Гидромолот трубопроводы (HD рукоять) — HITACHI ZX650H

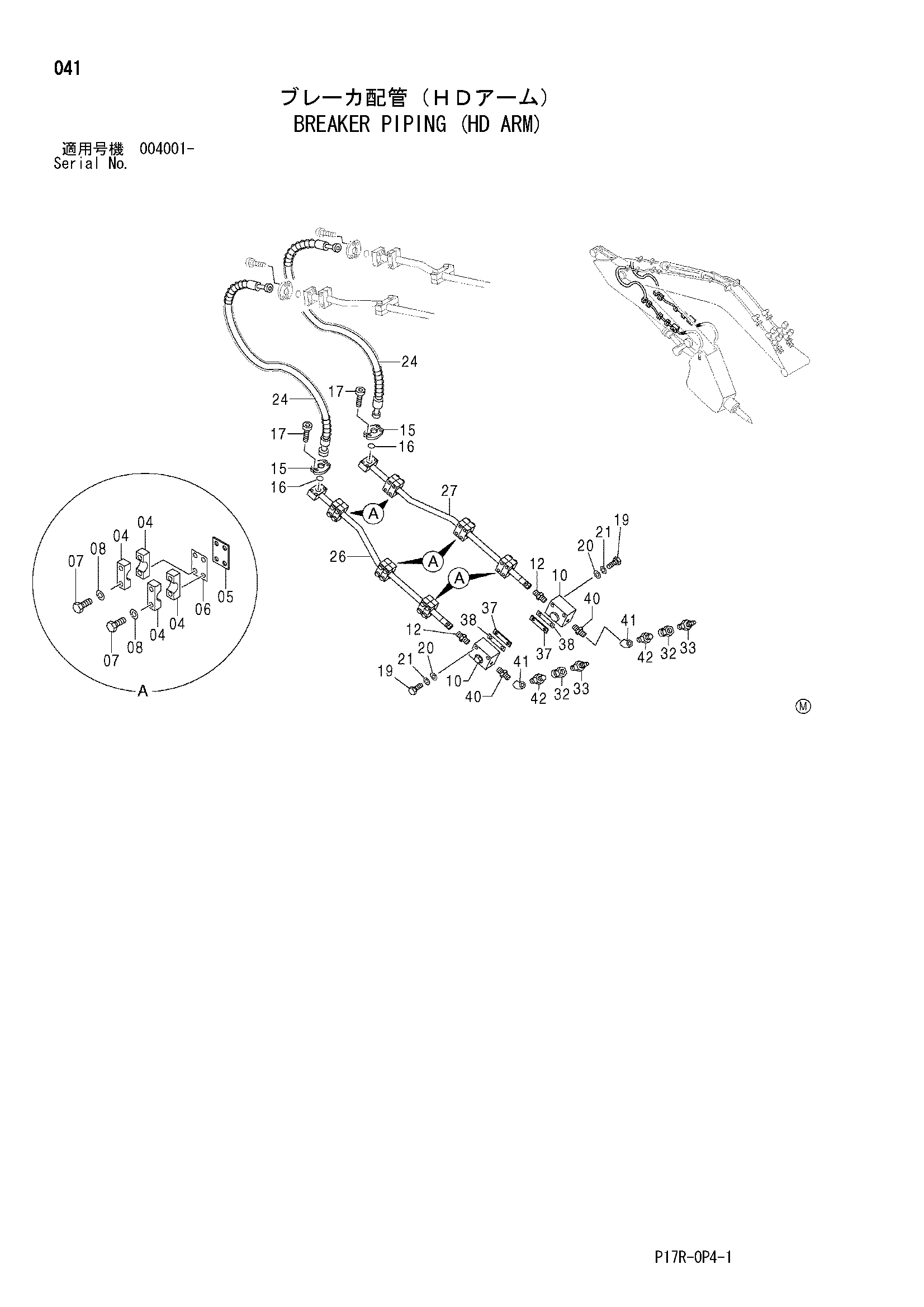

Заводская схема «Гидромолот трубопроводы (HD рукоять)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4610222 | Хомут трубки | 24 |
| 05 | 4613618 | Регулировочная шайба 2.3mm | 6 |
| 06 | 4613617 | Регулировочная шайба 1.0mm | 6 |
| 07 | J901690 | Болт | 24 |
| 08 | A590916 | Пружинная шайба | 24 |
| 10 | 4613489 | Запорный клапан | 2 |
| 12 | 4042035 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 15 | 4089703 | Разъёмный фланец | 4 |
| 16 | 4508805 | Уплотнительное кольцо | 2 |
| 17 | M341445 | Болт с внутренним шестигранником | 8 |
| 19 | J901600 | Болт | 4 |
| 20 | J222016 | Шайба | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 24 | 4405338 | Шланг | 2 |
| 26 | 8095374 | Трубка | 1 |
| 27 | 8095373 | Трубка | 1 |
| 32 | 4437280 | Колпачок | 2 |
| 33 | 4381187 | Воздушный клапан | 2 |
| 37 | 4620350 | Регулировочная шайба 2.3mm | 2 |
| 38 | 4620349 | Регулировочная шайба 1.0mm | 2 |
| 40 | 4447524 | Адаптер | 2 |
| 40A | 970860 | Уплотнительное кольцо | 1 |
| 41 | 94-0605 | Угловой штуцер | 2 |
| 42 | 94-1306 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
