Общий трубопроводы (гидромолот, гидроножницы) — HITACHI ZX650H

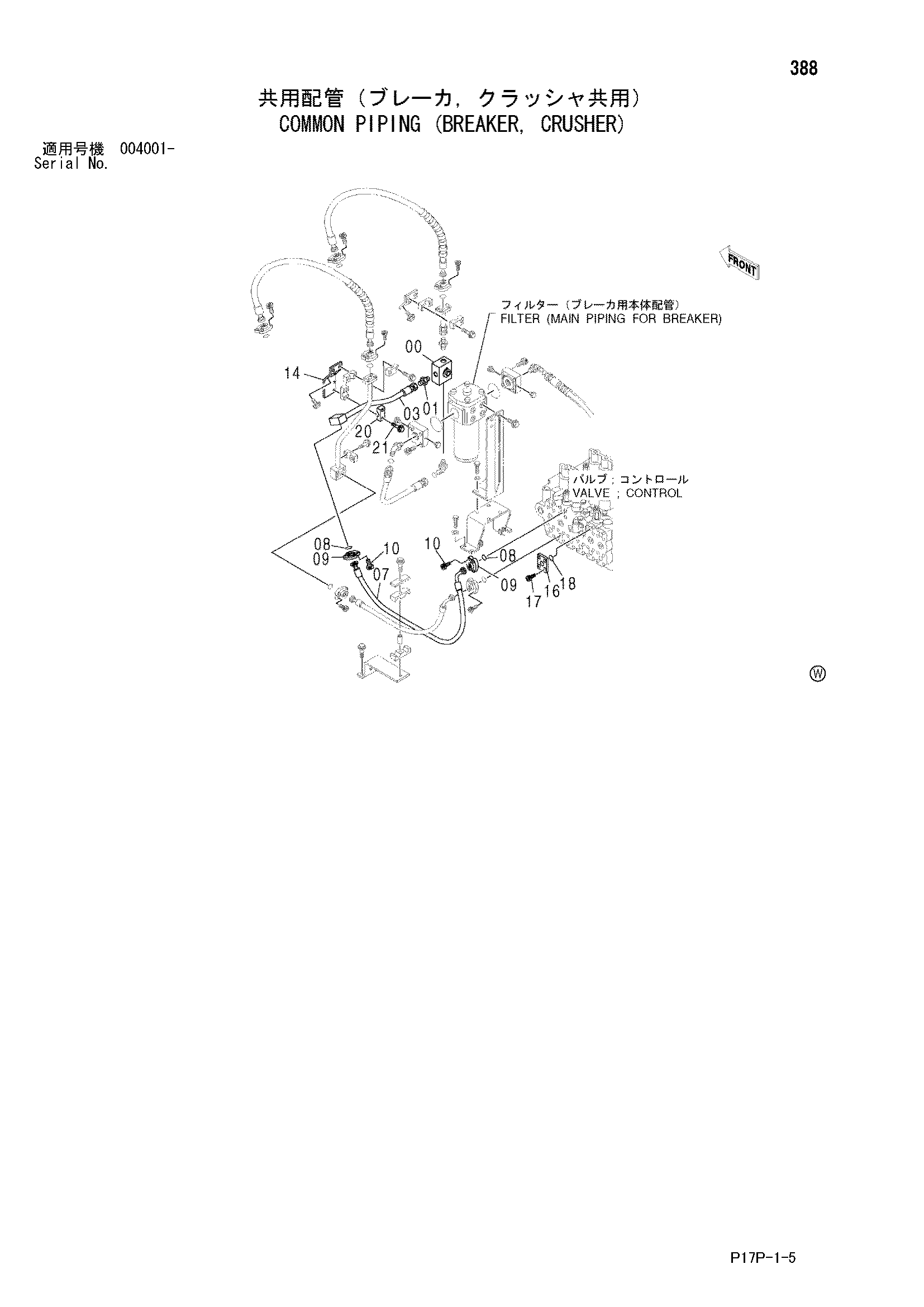

Заводская схема «Общий трубопроводы (гидромолот, гидроножницы)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409420 | Клапан селектор | 1 |
| 01 | 4042035 | Адаптер | 1 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 8065848 | Трубка | 1 |
| 07 | 4367990 | Шланг | 1 |
| 08 | 4508805 | Уплотнительное кольцо | 2 |
| 09 | 4089703 | Разъёмный фланец | 4 |
| 10 | M341445 | Болт с внутренним шестигранником | 8 |
| 14 | 8088354 | Кронштейн | 1 |
| 16 | 4348295 | Фланец | 1 |
| 17 | M341456 | Болт с внутренним шестигранником | 4 |
| 18 | 4508805 | Уплотнительное кольцо | 2 |
| 20 | 4334364 | Хомут трубки | 2 |
| 21 | J011290 | Болт с шайбой | 2 |
| 21 | J271290 замена: J901290 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
