Электрооборудование (1) — HITACHI ZX650H

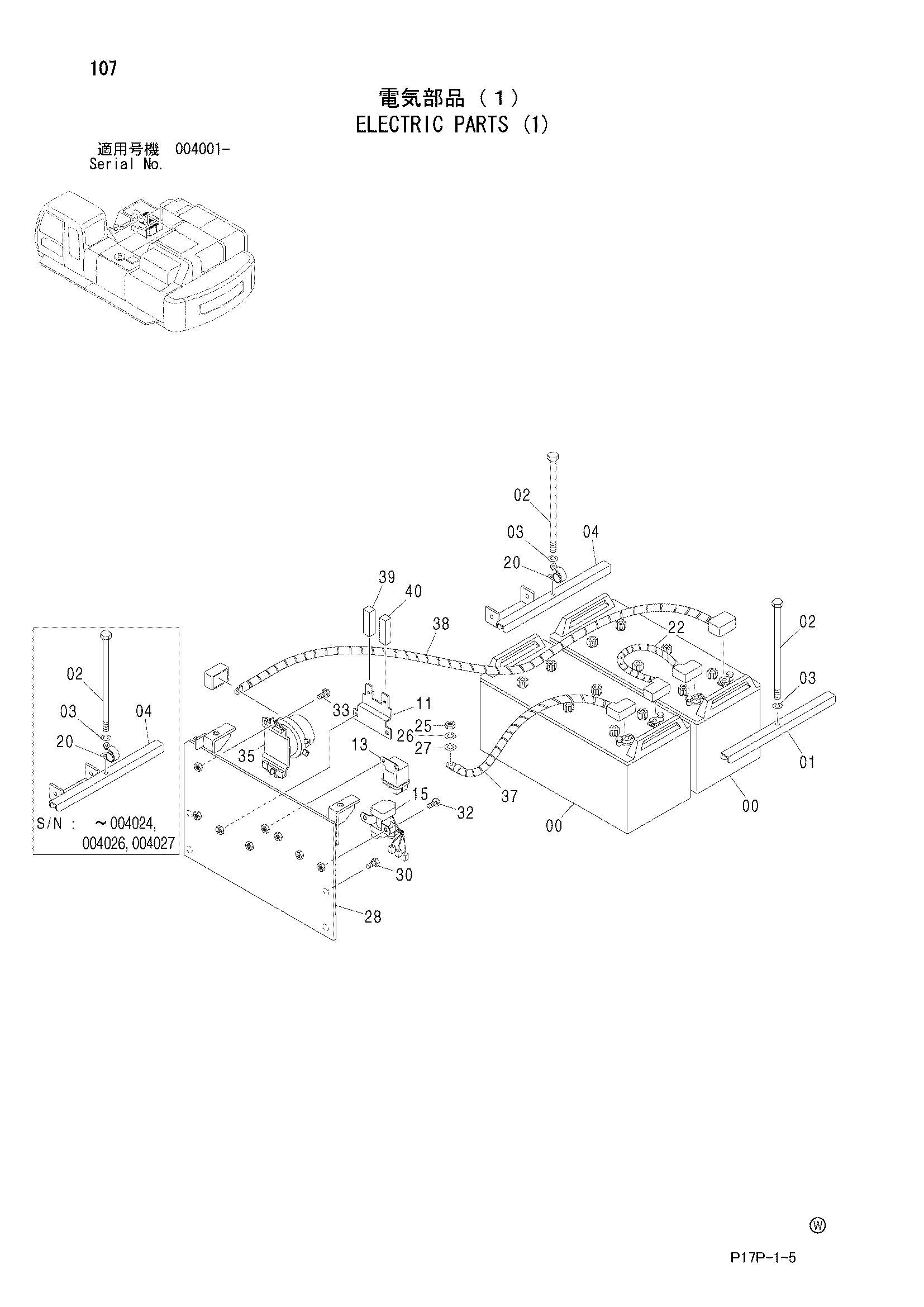

Заводская схема «Электрооборудование (1)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 1 |
| 02 | 4206101 | Болт | 2 |
| 03 | A590912 | Пружинная шайба | 2 |
| 04 | 8084515 | Опора | 1 |
| 04 | 8089565 | Опора | 1 |
| 11 | 4297280 | Кронштейн | 1 |
| 13 | 4251587 | Реле | 1 |
| 15 | 4279835 | Реле защитный | 1 |
| 20 | 4192035 | Зажим | 1 |
| 22 | 4294694 | Жгут проводов | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | A590110 | Плоская шайба | 1 |
| 28 | 7041862 | Кронштейн | 1 |
| 30 | J021030 | Болт с шайбой | 4 |
| 30 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 32 | J020620 | Болт с шайбой | 6 |
| 32 | J260620 замена: J900620 | Болт с шайбой | 6 |
| 33 | J020830 | Болт с шайбой | 2 |
| 33 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 35 | 4031771 | Реле аккумулятор | 1 |
| 37 | 4469395 | Жгут проводов | 1 |
| 38 | 4470168 | Жгут проводов | 1 |
| 39 | 4315323 | Фусибле тяга | 1 |
| 40 | 4315324 | Фусибле тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
