NPK гидромолот трубопроводы (стрела) — HITACHI ZX650H

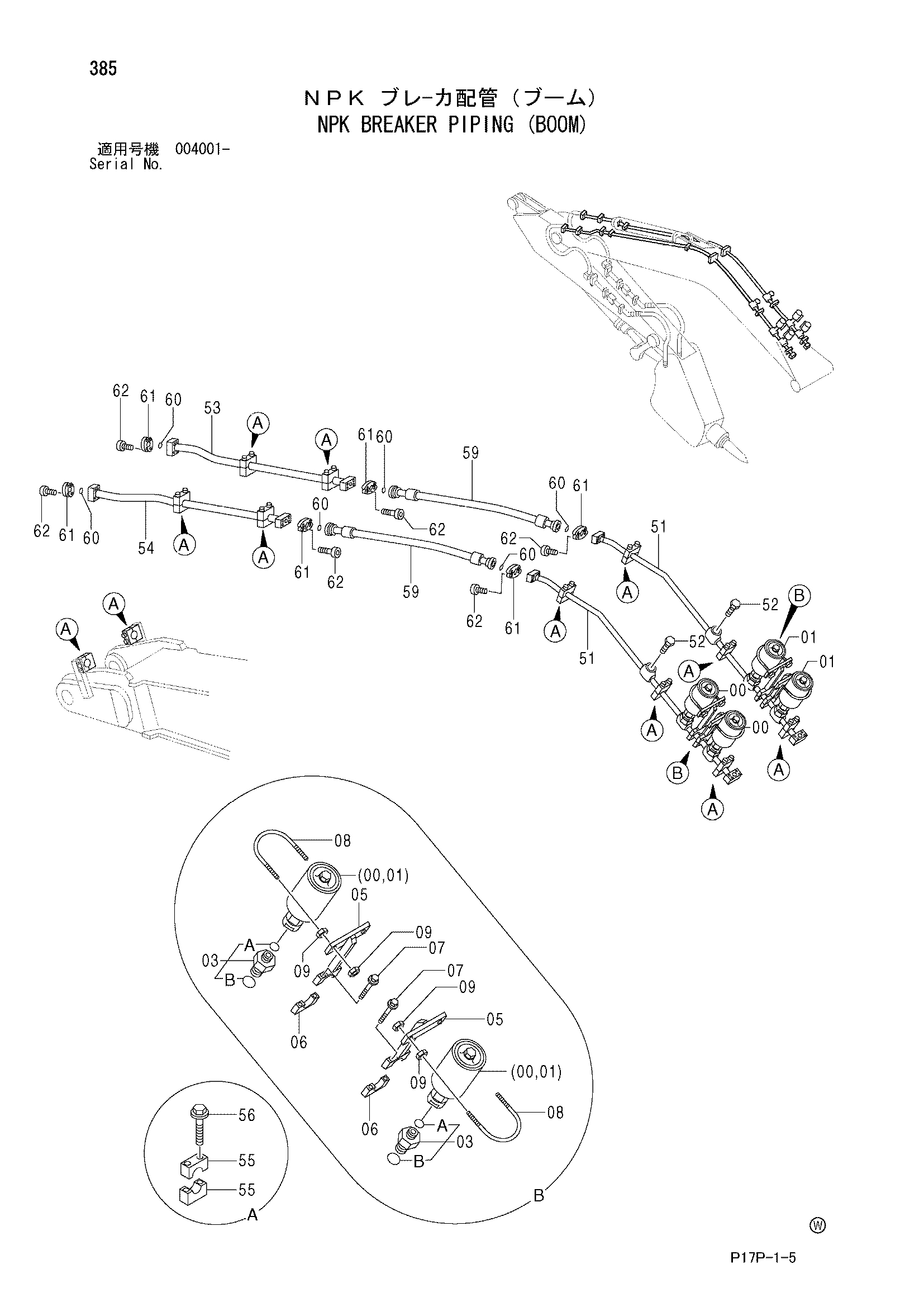

Заводская схема «NPK гидромолот трубопроводы (стрела)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464945 | Гидроаккумулятор | 2 |
| 01 | 4461977 | Гидроаккумулятор | 2 |
| 03 | 4464962 | Адаптер | 4 |
| 03A | 4509181 | Уплотнительное кольцо | 1 |
| 03B | 970860 | Уплотнительное кольцо | 1 |
| 05 | 8056999 | Кронштейн | 4 |
| 06 | 4317910 | Хомут трубки | 4 |
| 07 | J011255 | Болт с шайбой | 8 |
| 07 | J271255 замена: J901255 | Болт с шайбой | 8 |
| 08 | 4289010 | U-образный болт | 4 |
| 09 | J950012 | Гайка | 16 |
| 51 | 8065230 | Трубка | 2 |
| 52 | 4154693 | Пробка | 2 |
| 52A | 970860 | Уплотнительное кольцо | 1 |
| 53 | 8065231 | Трубка | 1 |
| 54 | 8065232 | Трубка | 1 |
| 55 | 4334364 | Хомут трубки | 24 |
| 56 | J011285 | Болт с шайбой | 24 |
| 56 | J271285 замена: J901285 | Болт с шайбой | 24 |
| 59 | 4343208 | Шланг | 2 |
| 60 | 4508805 | Уплотнительное кольцо | 6 |
| 61 | 4089703 | Разъёмный фланец | 12 |
| 62 | M341445 | Болт с внутренним шестигранником | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
