BE стрела — HITACHI ZX650H

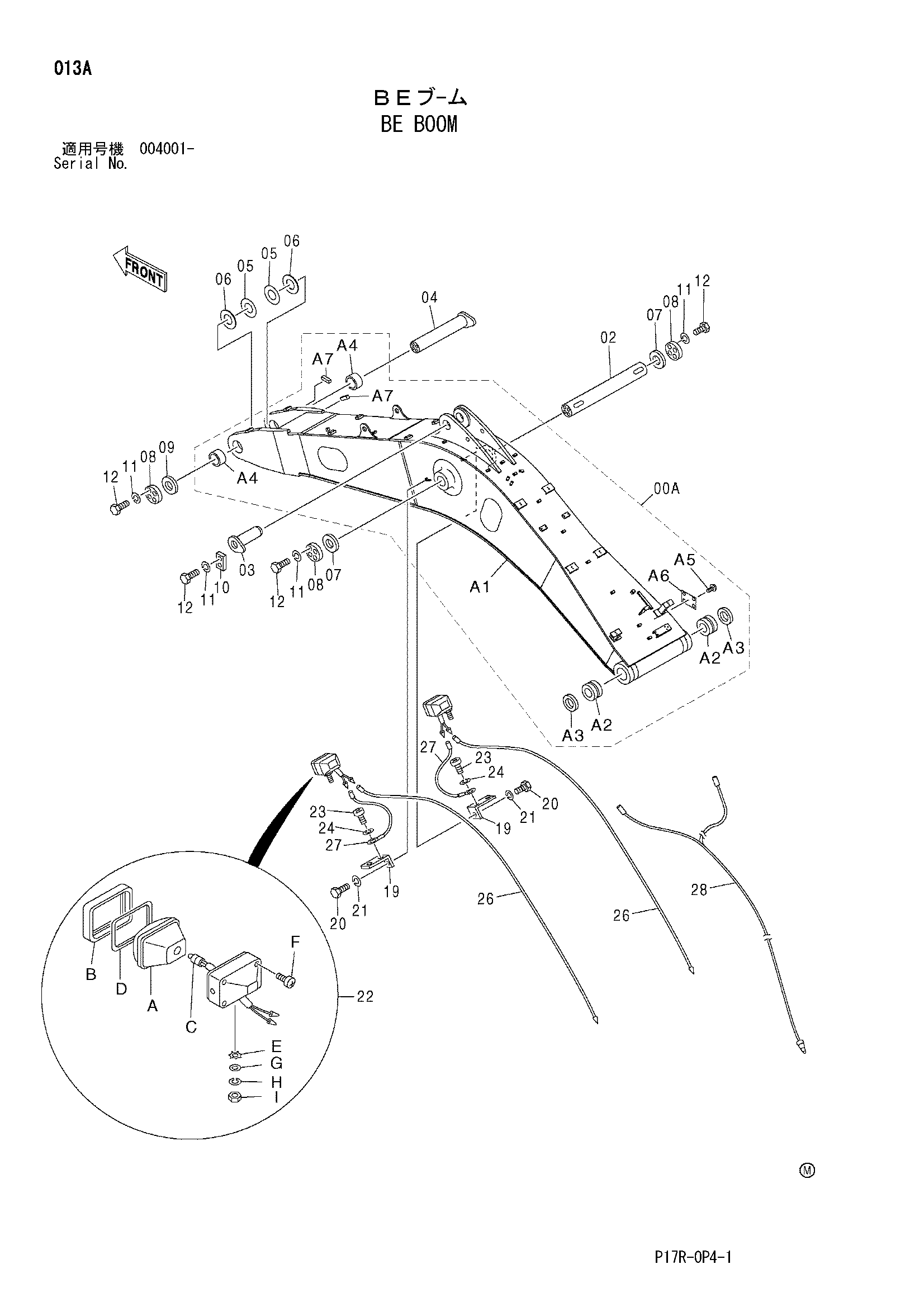

Заводская схема «BE стрела» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9242288 | Стрела | 1 |
| 00A1 | 5009808 | Стрела | 1 |
| 00A2 | 3060579 | Втулка | 2 |
| 00A3 | 4251753 | Пылезащитное уплотнение | 2 |
| 00A4 | 4611819 | Втулка | 2 |
| 00A5 | M492564 | Приводной винт | 4 |
| 00A7 | 4623494 | Пластина | 2 |
| 02 | 3060601 | Палец | 1 |
| 03 | 8053519 | Палец | 1 |
| 04 | 8053520 | Палец | 1 |
| 05 | 4296540 | Регулировочная шайба 1.0mm | 4 |
| 06 | 4479360 | Пластина | 2 |
| 07 | 4040932 | Шайба | 2 |
| 08 | 4117700 | Ограничитель | 3 |
| 09 | 4600365 | Пластина | 1 |
| 10 | 4122729 | Пластина | 1 |
| 11 | A590920 | Пружинная шайба | 14 |
| 12 | J912045 | Болт | 14 |
| 19 | 4224631 | Кронштейн | 2 |
| 20 | J901425 | Болт | 2 |
| 21 | A590914 | Пружинная шайба | 2 |
| 22 | 4336570 замена: 4326800 | Фара | 2 |
| 22 | 4326800 | Фара | 2 |
| 22A | 4326801 | Ленс блок | 1 |
| 22B | 4326802 | Рама | 1 |
| 22C | 4285648 | Лампа | 1 |
| 22D | 4326803 | Прокладка | 1 |
| 22E | 4307026 | Шайба | 1 |
| 22F | 4307027 | Винт | 4 |
| 22G | A590114 | Плоская шайба | 1 |
| 22H | A590914 | Пружинная шайба | 1 |
| 22I | J952014 | Гайка | 1 |
| 23 | M430610 | Винт | 2 |
| 24 | A590906 | Пружинная шайба | 2 |
| 26 | 4299948 | Жгут проводов | 2 |
| 27 | 4271788 | Жгут проводов | 2 |
| 28 | 4471222 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
