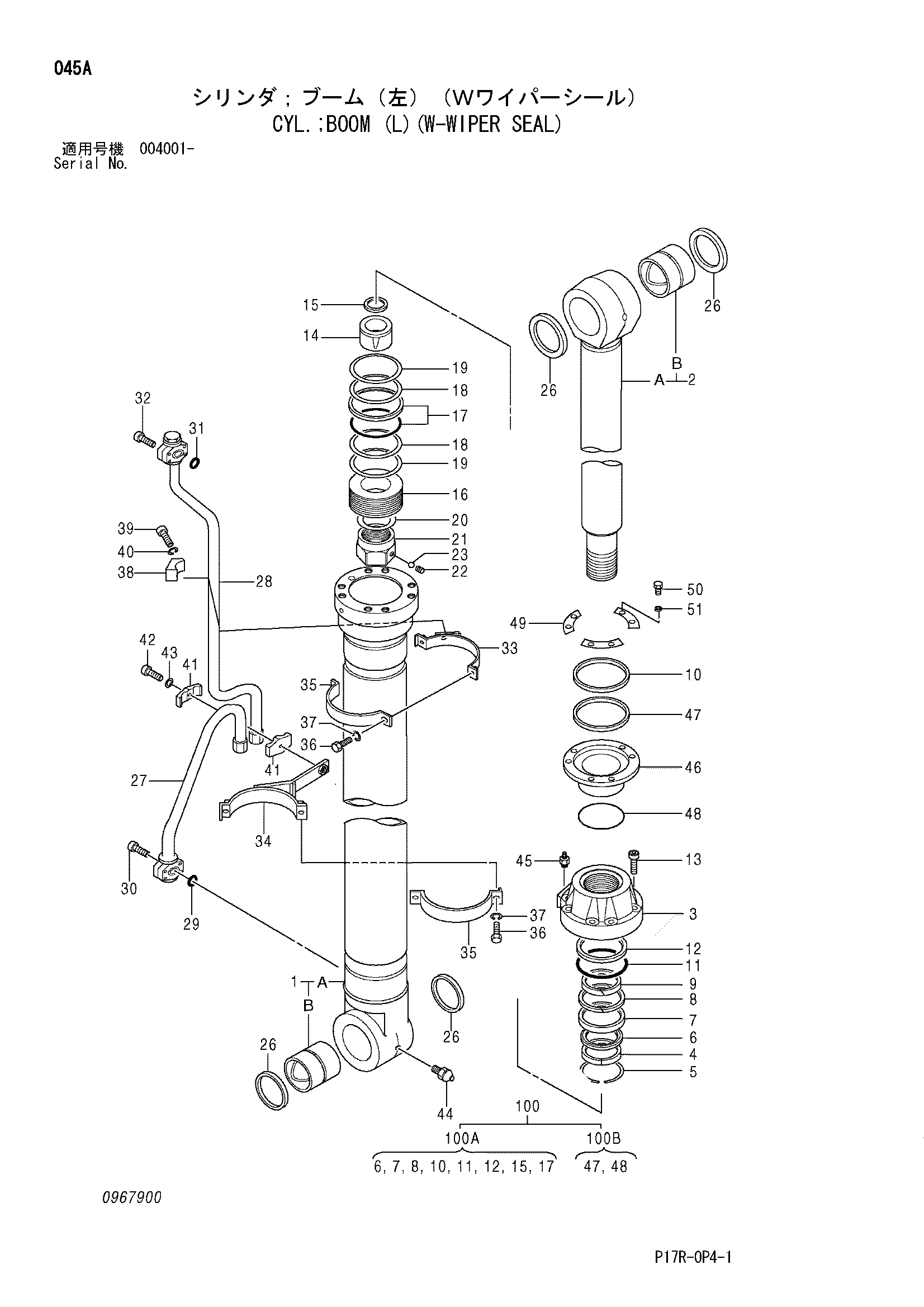

Гидроцилиндр стрелы (левый)(в-випер уплотнение) — HITACHI ZX650H
Заводская схема «Гидроцилиндр стрелы (левый)(в-випер уплотнение)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4643607 | Гидроцилиндр стрелы | 1 | |
| 1 | 0967801 | Гидроцилиндр. трубка в сборе | 1 |
| 1B | 0643002 | Втулка пальца | 1 |
| 2 | 0643003 | Шток поршня в сборе | 1 |
| 2B | 0643004 | Втулка пальца | 1 |
| 3 | 0967802 | Гидроцилиндр. головка | 1 |
| 4 | 0643006 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0967803 | Опорное кольцо | 1 |
| 7 | 0643008 | U-образная манжета | 1 |
| 8 | 0643009 | Опорное кольцо | 1 |
| 9 | 0643010 | Направляющее кольцо | 1 |
| 10 | 0967804 | Грязесъёмное кольцо | 1 |
| 11 | A811170 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0259304 | Болт с внутренним шестигранником | 8 |
| 14 | 0643012 | Амортизирующий подшипник | 1 |
| 15 | 0643013 | Уплотнение амортизатор | 1 |
| 16 | 0643014 | Поршень | 1 |
| 17 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 18 | 0643015 | Направляющее кольцо | 2 |
| 19 | 0332708 | Направляющее кольцо | 2 |
| 20 | 0353010 | Регулировочная шайба | 1 |
| 21 | 0353009 | Гайка | 1 |
| 22 | 0353012 | Установочный винт | 1 |
| 23 | 0353011 | Стальной шарик | 1 |
| 26 | 4205000 | Пылезащитное уплотнение | 4 |
| 27 | 0967901 | Трубка | 1 |
| 28 | 0967902 | Трубка | 1 |
| 29 | 984614 | Уплотнительное кольцо | 1 |
| 30 | M341236 | Болт с внутренним шестигранником | 4 |
| 31 | 955612 | Уплотнительное кольцо | 1 |
| 32 | 0643019 | Болт с внутренним шестигранником | 4 |
| 33 | 0643020 | Лента | 1 |
| 34 | 0643021 | Лента | 1 |
| 35 | 0417613 | Лента | 2 |
| 36 | J901035 | Болт | 4 |
| 37 | A590910 | Шайба | 4 |
| 38 | 0309219 | Хомут трубки | 1 |
| 39 | 0237417 | Болт | 1 |
| 40 | 0208516 | Пружинная шайба | 1 |
| 41 | 0236915 | Держатель | 2 |
| 42 | 0236916 | Болт | 1 |
| 43 | A590914 | Пружинная шайба | 1 |
| 44 | J75481 | Пресс-маслёнка | 1 |
| 45 | 0643016 | Воздушный клапан | 1 |
| 46 | 0967807 | Хомут трубки | 1 |
| 47 | 0967808 | U-образная манжета | 1 |
| 48 | A811135 | Уплотнительное кольцо | 1 |
| 49 | 0967809 | Пластина | 3 |
| 50 | 0850605 | Болт | 6 |
| 51 | 0360704 | Пружинная шайба | 6 |
| 100 | 4625771 | Комплект уплотнений | 1 |
| 100A | 4438672 | Комплект уплотнений | 1 |
| 100B | 4625769 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
