Трубопроводы системы смазки (BE стрела) — HITACHI ZX650H

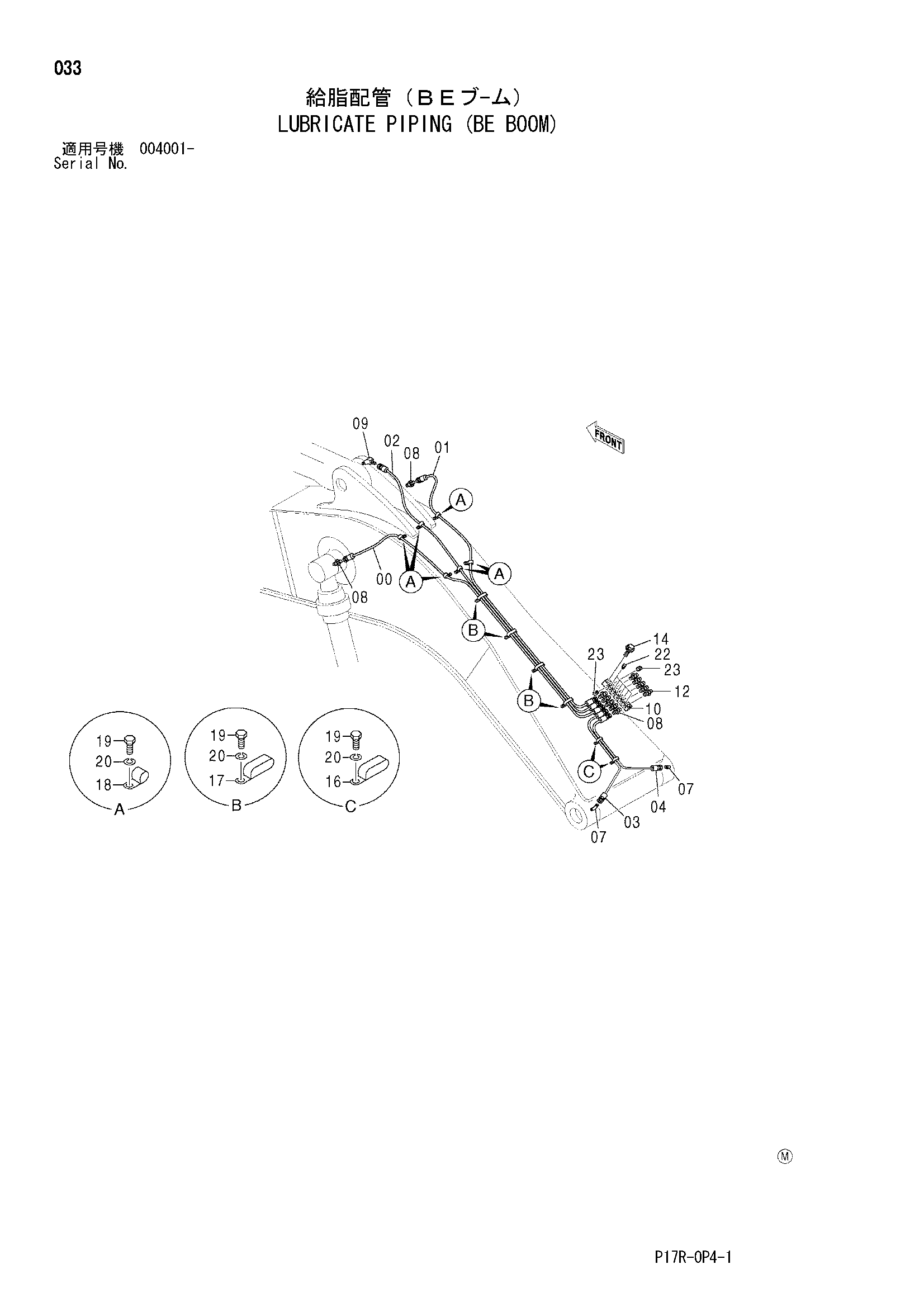

Заводская схема «Трубопроводы системы смазки (BE стрела)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289772 | Нейлоновый шланг | 1 |
| 01 | 4218064 | Нейлоновый шланг | 1 |
| 02 | 4429439 | Нейлоновый шланг | 1 |
| 03 | 4429436 | Нейлоновый шланг | 1 |
| 04 | 4429435 | Нейлоновый шланг | 1 |
| 07 | 4154656 | Угловой штуцер | 2 |
| 08 | 4154651 | Адаптер | 7 |
| 09 | 4154655 | Угловой штуцер | 1 |
| 10 | 4466640 | Блок | 1 |
| 12 | J75482 | Пресс-маслёнка | 5 |
| 14 | J011050 | Болт с шайбой | 2 |
| 14 | J271050 замена: J901050 | Болт с шайбой | 2 |
| 16 | 4192018 | Зажим | 2 |
| 17 | 4252877 | Зажим | 4 |
| 18 | 4190261 | Зажим | 6 |
| 19 | J901016 | Болт | 12 |
| 20 | A590910 | Пружинная шайба | 12 |
| 22 | 94-2022 | Пробка | 6 |
| 23 | 94-2023 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
