Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение) — HITACHI ZX650H

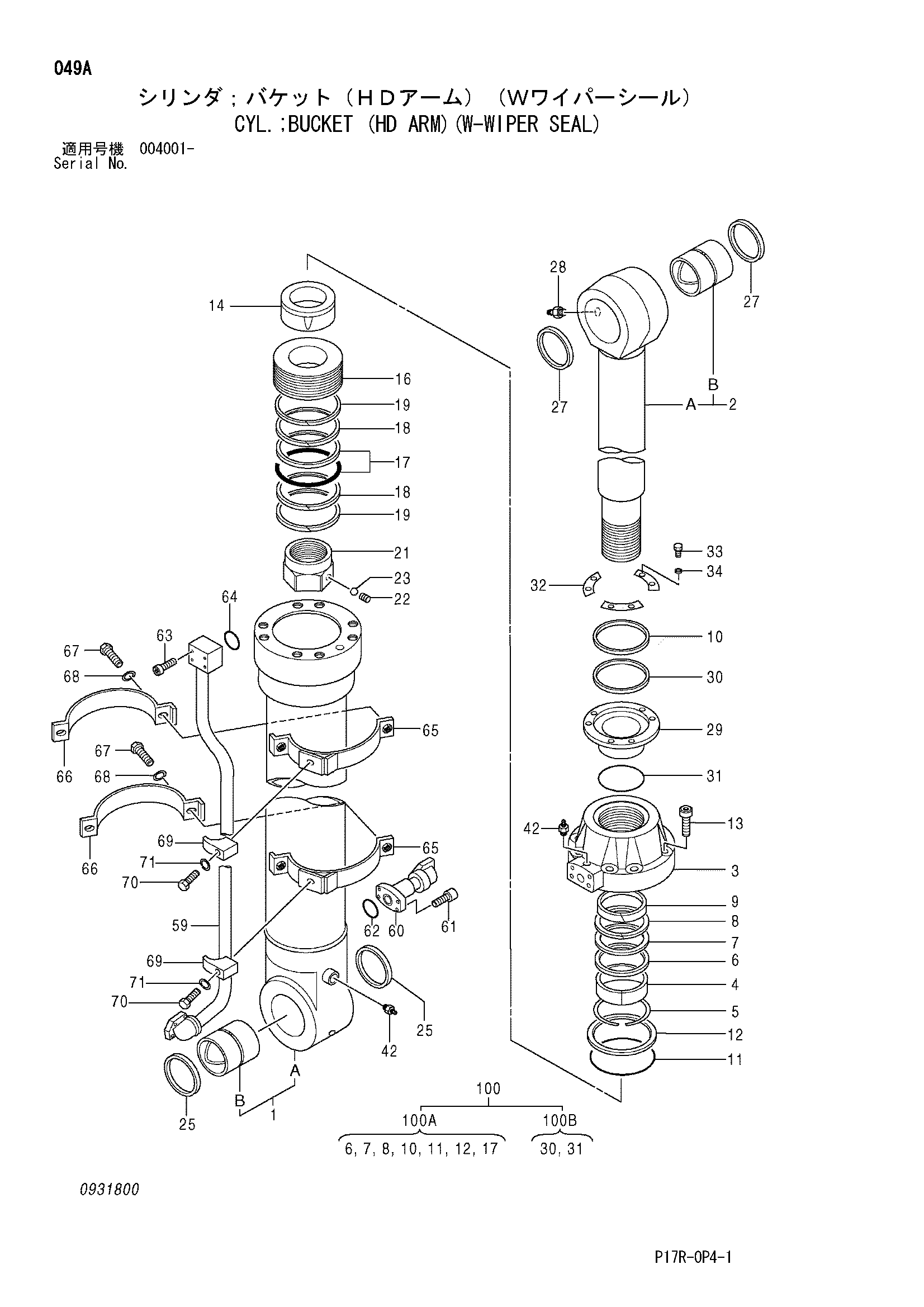

Заводская схема «Гидроцилиндр ковша (HD рукоять)(в-випер уплотнение)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4619700 | Гидроцилиндр ковша | 1 | |
| 1 | 0931801 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0645002 | Втулка пальца | 1 |
| 2 | 0740701 | Шток поршня в сборе | 1 |
| 2B | 0645103 | Втулка пальца | 1 |
| 3 | 0931802 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 4S00037 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 4437982 | Грязесъёмное кольцо | 1 |
| 11 | A811170 | Уплотнительное кольцо | 1 |
| 12 | 0332704 | Опорное кольцо | 1 |
| 13 | 0259304 | Болт с внутренним шестигранником | 8 |
| 14 | 0740703 | Амортизирующий подшипник | 1 |
| 16 | 0643014 | Поршень | 1 |
| 17 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 18 | 0643015 | Направляющее кольцо | 2 |
| 19 | 0332708 | Направляющее кольцо | 2 |
| 21 | 0353009 | Гайка | 1 |
| 22 | 0353012 | Установочный винт | 1 |
| 23 | 0353011 | Стальной шарик | 1 |
| 25 | 0420111 | Грязесъёмное кольцо | 2 |
| 27 | 4205000 | Пылезащитное уплотнение | 2 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 29 | 0853702 | Держатель | 1 |
| 30 | 0105704 | U-образная манжета | 1 |
| 31 | A811140 | Уплотнительное кольцо | 1 |
| 32 | 0841402 | Пластина | 3 |
| 33 | 0850605 | Болт | 6 |
| 34 | 0360704 | Пружинная шайба | 6 |
| 42 | 0643016 | Воздушный клапан | 2 |
| 59 | 0931803 | Трубка | 1 |
| 60 | 0645106 | Соединение | 1 |
| 61 | 0150616 | Болт с внутренним шестигранником | 4 |
| 62 | 984614 | Уплотнительное кольцо | 1 |
| 63 | 0259207 | Болт с внутренним шестигранником | 4 |
| 64 | 955612 | Уплотнительное кольцо | 1 |
| 65 | 0645107 | Лента | 2 |
| 66 | 0645108 | Лента | 2 |
| 67 | J021035 | Болт | 4 |
| 68 | A590910 | Шайба | 4 |
| 69 | 0309219 | Хомут трубки | 2 |
| 70 | 0237417 | Болт | 2 |
| 71 | 0208516 | Пружинная шайба | 2 |
| 100 | 4640208 | Комплект уплотнений | 1 |
| 100A | 4442368 | Комплект уплотнений | 1 |
| 100B | 4617889 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
