Трубопроводы системы смазки (BE рукоять) — HITACHI ZX650H

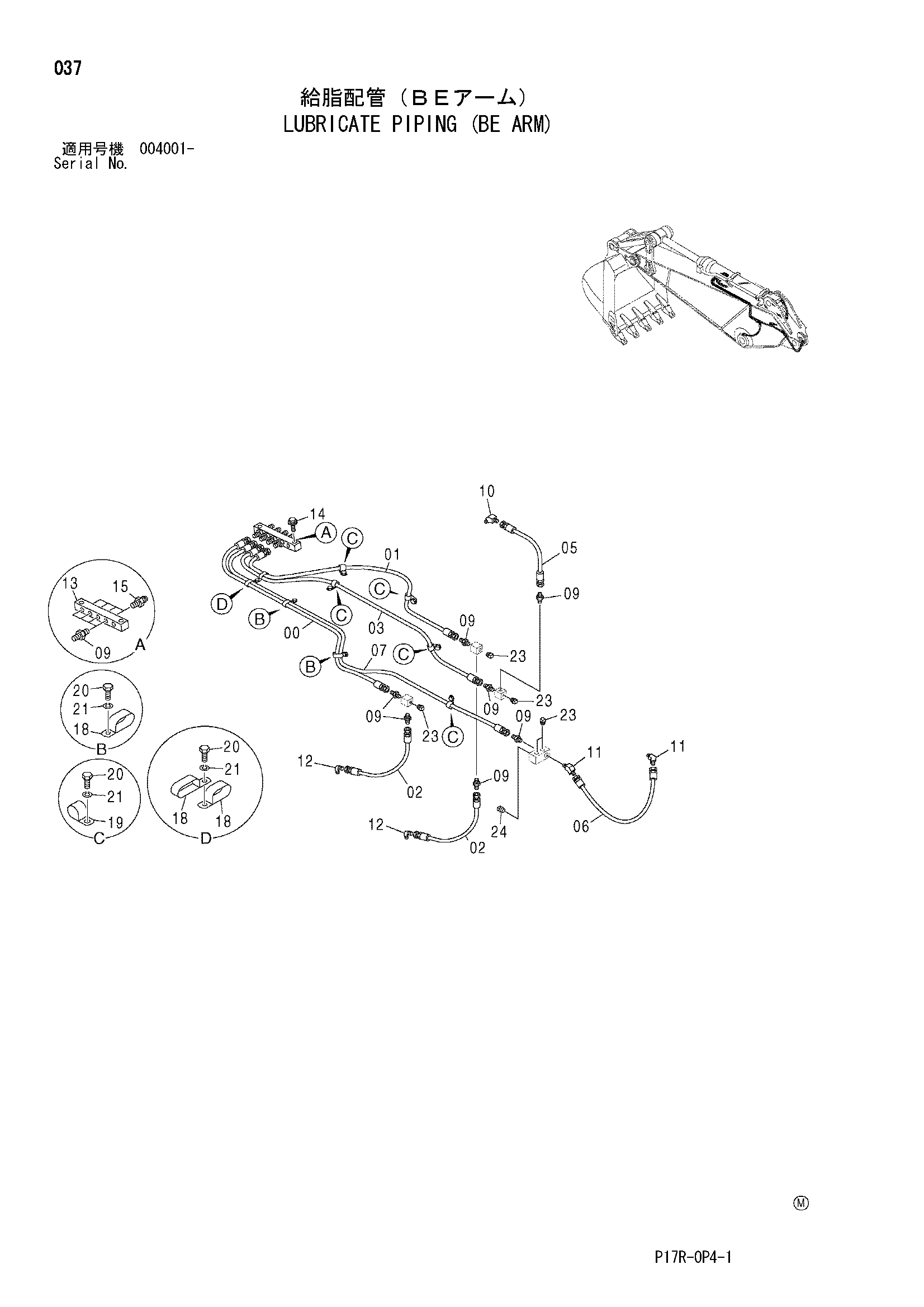

Заводская схема «Трубопроводы системы смазки (BE рукоять)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4308677 | Нейлоновый шланг | 1 |
| 01 | 4308677 | Нейлоновый шланг | 1 |
| 02 | 4214424 | Нейлоновый шланг | 2 |
| 03 | 4262279 | Нейлоновый шланг | 1 |
| 05 | 4226311 | Шланг | 1 |
| 06 | 4358776 | Шланг | 1 |
| 07 | 4258882 | Нейлоновый шланг | 1 |
| 09 | 4154651 | Адаптер | 11 |
| 10 | 4154656 | Угловой штуцер | 1 |
| 11 | 4154655 | Угловой штуцер | 2 |
| 12 | 4154656 | Угловой штуцер | 2 |
| 13 | 4274903 | Блок | 1 |
| 14 | J011040 | Болт с шайбой | 2 |
| 14 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 15 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4192018 | Зажим | 4 |
| 19 | 4190261 | Зажим | 5 |
| 20 | J901016 | Болт | 8 |
| 21 | A590910 | Пружинная шайба | 8 |
| 23 | 94-2021 | Пробка | 5 |
| 24 | 94-2022 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
