HD рукоять 3.4m — HITACHI ZX650H

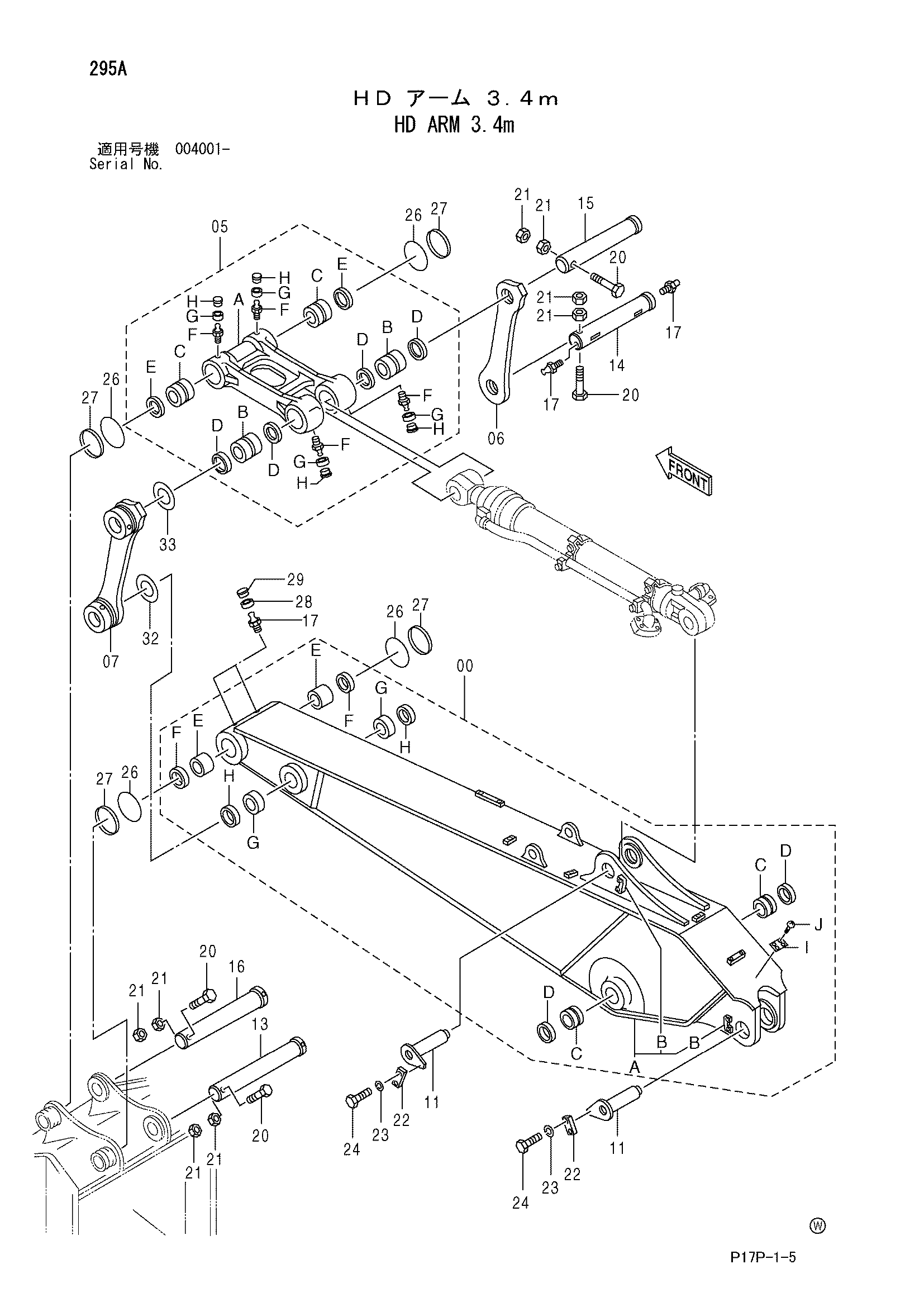

Заводская схема «HD рукоять 3.4m» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9206474 | Рукоять в сборе | 1 |
| 00A | 5007956 | Рукоять | 1 |
| 00B | 4297643 | Ограничитель | 2 |
| 00C | 3060580 | Втулка | 2 |
| 00D | 4251767 | Пылезащитное уплотнение | 2 |
| 00E | 3079228 | Втулка | 2 |
| 00F | 4251752 | Пылезащитное уплотнение | 2 |
| 00G | 4295981 | Втулка | 2 |
| 00H | 4251212 | Пылезащитное уплотнение | 2 |
| 00J | M492564 | Приводной винт | 4 |
| 05 | 9206476 | Тяга в сборе | 1 |
| 05A | 1029884 | Тяга | 1 |
| 05B | 3060583 | Втулка | 2 |
| 05C | 3093142 | Втулка | 2 |
| 05D | 4251767 | Пылезащитное уплотнение | 4 |
| 05E | 4251752 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 4 |
| 05G | 4130686 | Втулка | 4 |
| 05H | 4105912 | Колпачок | 4 |
| 06 | 8049555 | Тяга | 1 |
| 07 | 8050377 | Тяга | 1 |
| 11 | 8053519 | Палец | 2 |
| 13 | 3079227 | Палец | 1 |
| 14 | 3060596 | Палец | 1 |
| 15 | 3060595 замена: 3097975 | Палец | 1 |
| 15 | 3097975 | Палец | 1 |
| 16 | 3093323 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 20 | 4295167 | Болт | 4 |
| 21 | J951020 | Гайка | 8 |
| 22 | 4122729 | Пластина | 2 |
| 23 | A590920 | Пружинная шайба | 4 |
| 24 | J912045 | Болт | 4 |
| 26 | 4102191 | Уплотнительное кольцо | 4 |
| 26 | 4487582 | Уплотнительное кольцо | 4 |
| 27 | 4148825 | Кольцо | 4 |
| 28 | 4130686 | Втулка | 2 |
| 29 | 4105912 | Колпачок | 2 |
| 32 | 4143607 | Регулировочная шайба 1.2mm | 1 |
| 33 | 4296540 | Регулировочная шайба 1.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
