Гидромолот трубопроводы (HD стрела) — HITACHI ZX650H

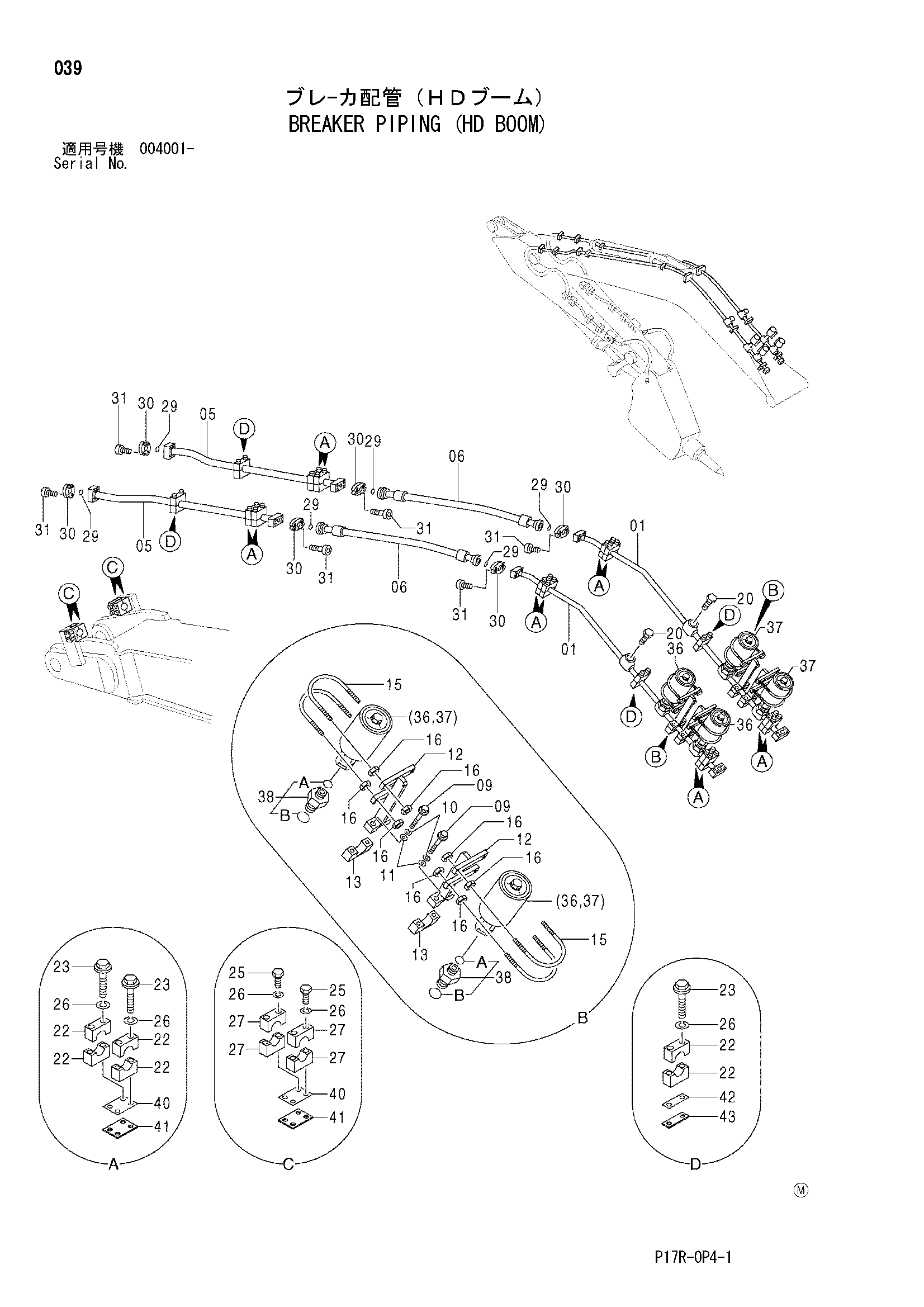

Заводская схема «Гидромолот трубопроводы (HD стрела)» для HITACHI ZX650H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8065230	Трубка	2
04	8094789	Трубка	1
05	8094790	Трубка	1
06	4614669	Шланг	2
09	J901465	Болт	8
10	A590914	Пружинная шайба	8
11	A590114	Плоская шайба	8
12	8095446	Кронштейн	4
13	4617451	Хомут трубки	4
15	4289010	U-образный болт	8
16	J950012	Гайка	32
20	4154693	Пробка	2
20A	970860	Уплотнительное кольцо	1
22	4610222	Хомут трубки	32
23	J901690	Болт	32
25	J901695	Болт	8
26	A590916	Пружинная шайба	40
27	4620318	Хомут трубки	8
29	4508805	Уплотнительное кольцо	8
30	4089703	Разъёмный фланец	16
31	M341445	Болт с внутренним шестигранником	32
34	4336672	Крышка	4
36	4464945	Гидроаккумулятор	2
37	4461977	Гидроаккумулятор	2
38	4464962	Адаптер	4
38A	4506424	Уплотнительное кольцо	1
38B	970860	Уплотнительное кольцо	1
40	4613617	Регулировочная шайба 1.0mm	4
41	4613618	Регулировочная шайба 2.3mm	4
42	4617276	Регулировочная шайба 1.0mm	4
43	4617277	Регулировочная шайба 2.3mm	4
45	4603541	Хомут	4
46	4641196	Кронштейн	1
47	A590112	Плоская шайба	4
48	J901210	Болт	4
49	J950012	Гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI ZX650H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
