Пилотный клапан хода — HITACHI ZX60USBNA-3

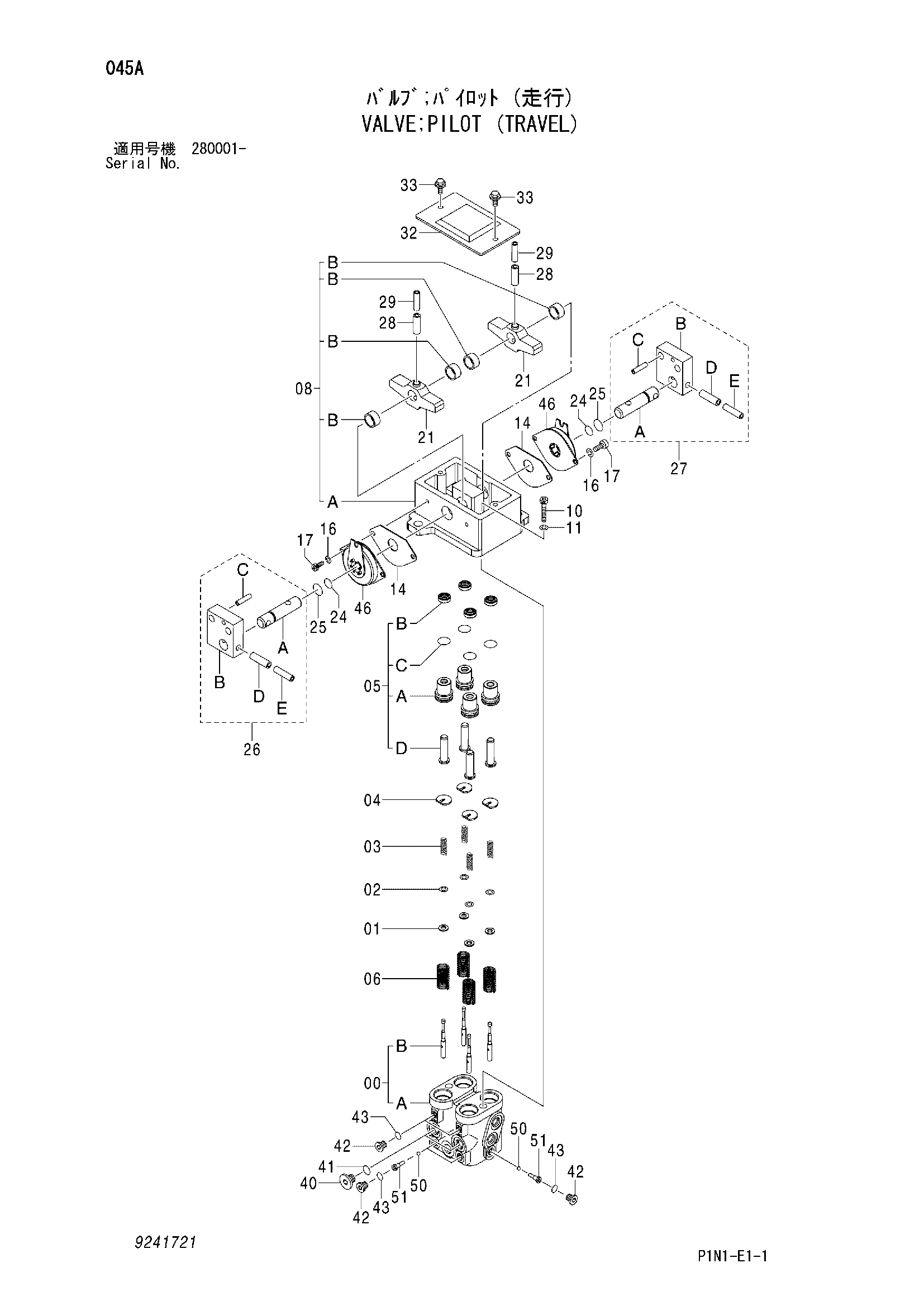

Заводская схема «Пилотный клапан хода» для HITACHI ZX60USBNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4607488	Пилотный клапан	1
00	8092249	Корпус	1
01	4319299	Проставка	4
02	4203411	Регулировочная шайба 0.1mm	8
03	4618983	Пружина сжатия	4
04	4364970	Направляющая пружины	4
05	9238608	Толкатель	4
05A	3099628	Втулка	1
05B	4447050	Масляное уплотнение	1
05C	4201993	Уплотнительное кольцо	1
05D	4613982	Толкатель	1
06	4616005	Пружина сжатия	4
08	9184275	Держатель	1
08A	2044332	Держатель	1
08B	4437433	Втулка	4
10	J781030	Болт с внутренним шестигранником	2
11	A590910	Пружинная шайба	2
14	4437432	Сиденье резиновый	2
16	A590906	Пружинная шайба	4
17	J780612	Болт с внутренним шестигранником	4
21	3102144	Кулачок	2
24	4185600	Уплотнительное кольцо	2
25	4447067	Уплотнительное кольцо	2
26	9207567	Палец	1
26A	4425305	Палец	1
26B	3087987	Кронштейн	1
26C	4051262	Пружинный штифт	1
26D	4205318	Пружинный штифт	1
26E	4205317	Пружинный штифт	1
27	9207568	Палец	1
27A	4425305	Палец	1
27B	3087987	Кронштейн	1
27C	4051262	Пружинный штифт	1
27D	4205318	Пружинный штифт	1
27E	4205317	Пружинный штифт	1
28	4027427	Пружинный штифт	2
29	4213419	Пружинный штифт	2
32	8077903	Крышка	1
33	J260614	Болт с шайбой	2
33A	J900614	Болт	1
33B	A590106	Плоская шайба	1
40	4208977	Пробка	2
41	964255	Уплотнительное кольцо	2
42	4217651	Пробка	5
43	4113154	Уплотнительное кольцо	5
46	4630757	Амортизатор	2
50	4602181	Втулка	3
51	4602182	Шарик	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USBNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
