Кондиционер (1) — HITACHI ZX60USBNA-3

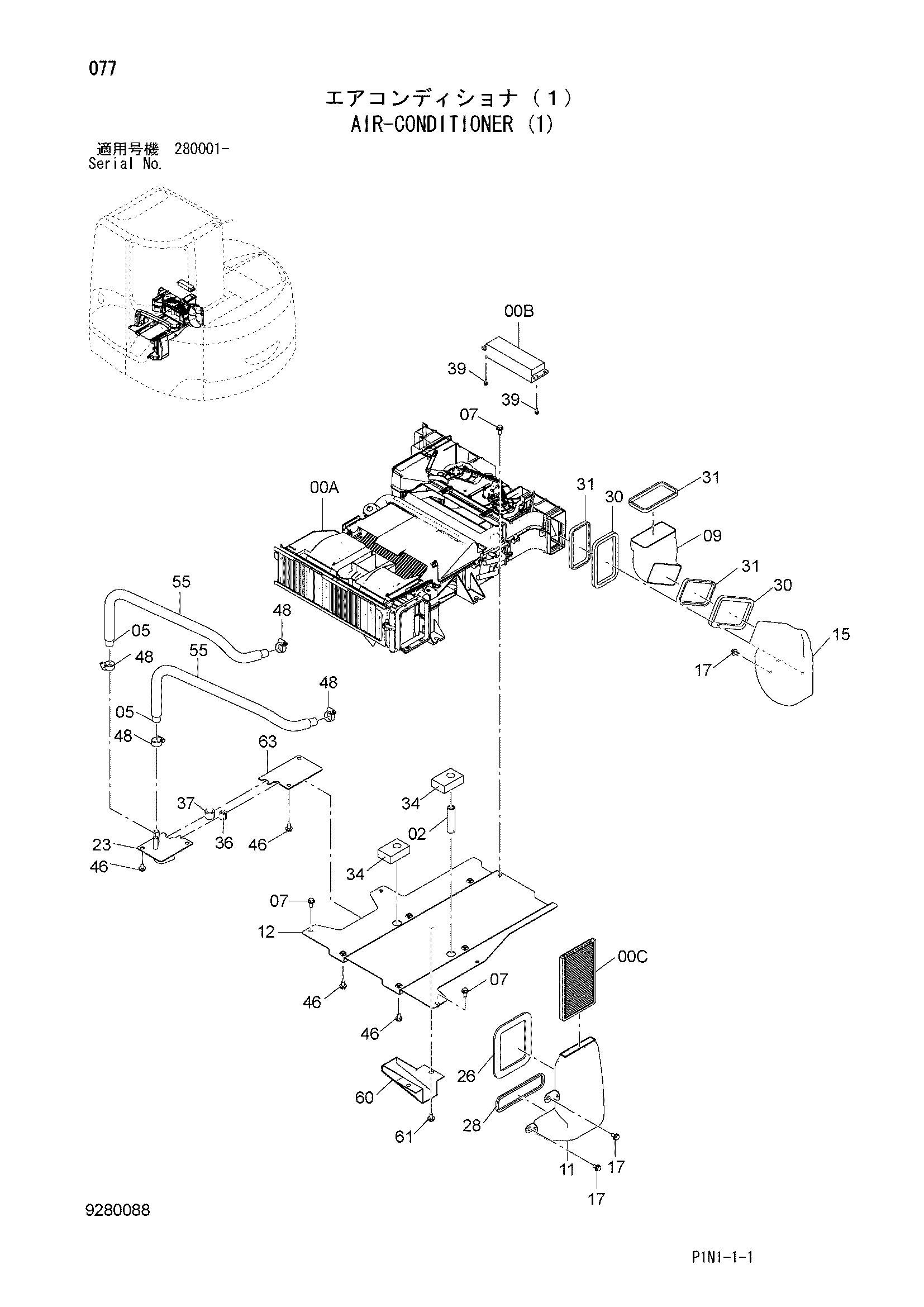

Заводская схема «Кондиционер (1)» для HITACHI ZX60USBNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4673404 | Блок аиркон | 1 |
| 00B | 4673391 | Кнтролер | 1 |
| 00C | 4673287 | Фильтр | 1 |
| 02 | 4377065 | Водяной шланг | 1 |
| 05 | 4673368 | Водяной шланг | 2 |
| 07 | J260820 | Болт с шайбой | 5 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4673095 | Воздуховод | 1 |
| 11 | 4673094 | Воздуховод | 1 |
| 12 | 8110335 | Кронштейн | 1 |
| 15 | 4673096 | Воздуховод | 1 |
| 17 | J260816 | Болт с шайбой | 6 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 23 | 8110344 | Соединение шланг | 1 |
| 26 | 4673384 | Резиновая прокладка | 1 |
| 28 | 4673385 | Резиновая прокладка | 1 |
| 30 | 4673388 | Резиновая прокладка | 2 |
| 31 | 4673386 | Резиновая прокладка | 3 |
| 34 | 4673381 | Резиновая прокладка | 2 |
| 36 | 4673382 | Резиновая прокладка | 1 |
| 37 | 4673383 | Резиновая прокладка | 1 |
| 39 | J680516 | Винт с шайбой | 4 |
| 46 | J260816 | Болт с шайбой | 9 |
| 46A | J900816 | Болт | 1 |
| 46B | A590108 | Плоская шайба | 1 |
| 48 | 4514699 | Хомут шланга | 4 |
| 55 | 4673374 | Трубка корругатед | 2 |
| 60 | 8110761 | Кронштейн | 1 |
| 61 | J260816 | Болт с шайбой | 2 |
| 61A | J900816 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 63 | 4677708 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USBNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
