Электрооборудование (2) — HITACHI ZX60USBNA-3

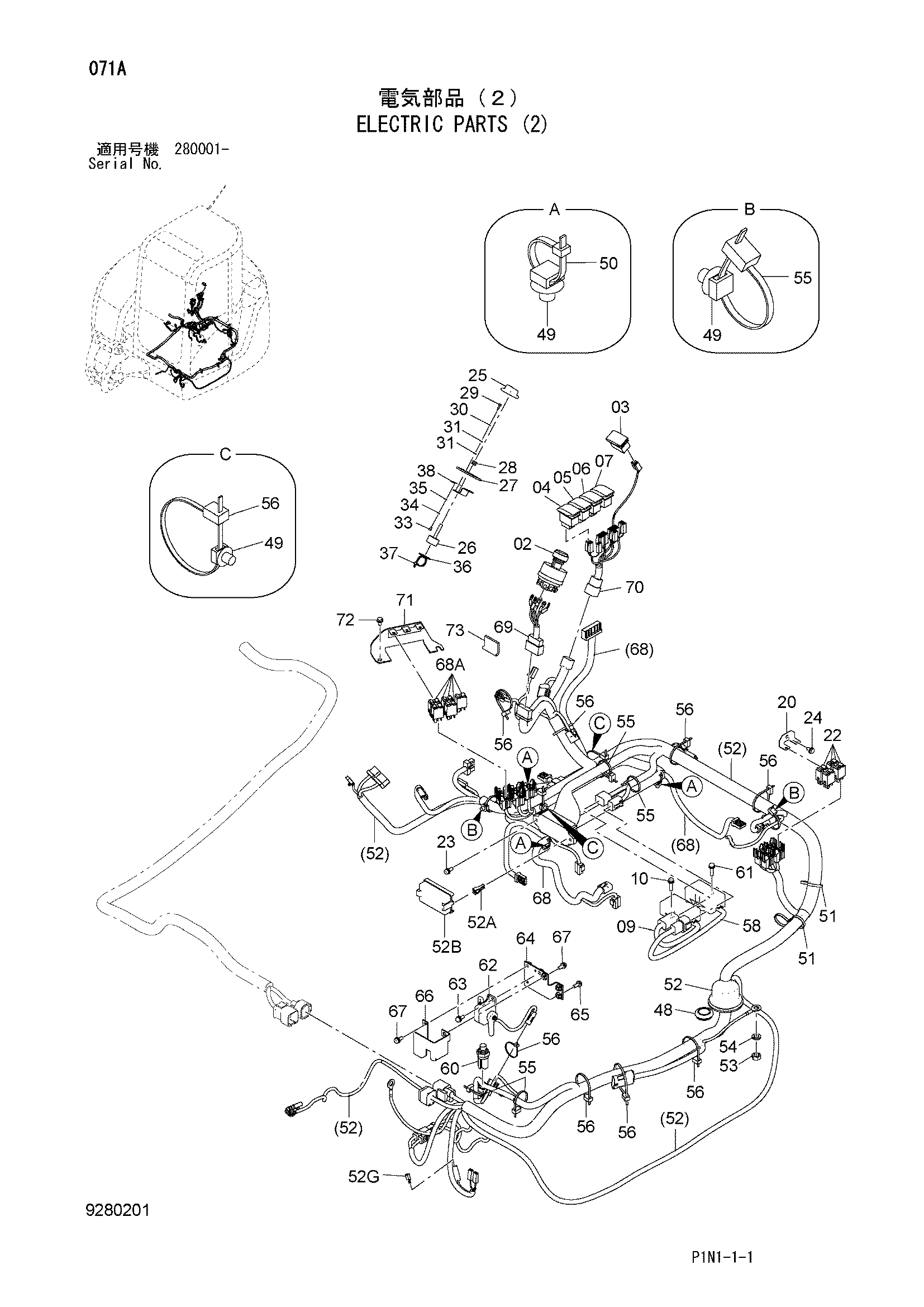

Заводская схема «Электрооборудование (2)» для HITACHI ZX60USBNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4672829 | Выключатель | 1 |
| 04 | 4608381 | Выключатель | 1 |
| 05 | 4608382 | Выключатель | 1 |
| 06 | 4627509 | Выключатель | 1 |
| 07 | 4614259 | Выключатель | 1 |
| 09 | 4672823 | Контроллер | 1 |
| 10 | J680625 | Винт с шайбой | 2 |
| 20 | 4679665 | Кронштейн | 1 |
| 22 | 4617341 | Реле | 4 |
| 23 | J680616 | Винт с шайбой | 2 |
| 24 | J260612 | Болт с шайбой | 1 |
| 24A | J900612 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | 4402565 | Диал | 1 |
| 26 | 4632889 | Потентиометер | 1 |
| 27 | 4458520 | Седло винта | 1 |
| 28 | 4458528 | Резиновая втулка | 1 |
| 29 | J780310 | Болт с внутренним шестигранником | 2 |
| 30 | A590903 | Пружинная шайба | 2 |
| 31 | A590103 | Плоская шайба | 4 |
| 33 | J780305 | Болт с внутренним шестигранником | 2 |
| 34 | A590903 | Пружинная шайба | 2 |
| 35 | A590103 | Плоская шайба | 2 |
| 36 | 4289709 | Опора | 1 |
| 37 | 4326365 | Ленточный зажим | 1 |
| 38 | 4404591 | Кронштейн | 1 |
| 48 | 4195883 | Резиновая втулка | 1 |
| 49 | 4665161 | Базовый | 7 |
| 50 | 4326365 | Ленточный зажим | 3 |
| 51 | 4371049 | Ленточный зажим | 2 |
| 52 | 0005874 | Жгут проводов | 1 |
| 52A | 4627245 | Пуллер | 1 |
| 52B | 4627244 | Крышка | 1 |
| 52C | 4618683 | Предохранитель (25A) | 2 |
| 52D | 4436736 | Предохранитель (20A) | 2 |
| 52E | 4428911 | Предохранитель (10A) | 4 |
| 52F | 4428910 | Предохранитель ( 5A) | 6 |
| 52G | 4628754 | Диод | 1 |
| 53 | J950010 | Гайка | 1 |
| 54 | A590910 | Пружинная шайба | 1 |
| 55 | 4055311 | Ленточный зажим | 6 |
| 56 | 4055312 | Ленточный зажим | 10 |
| 58 | 4469599 | Контроллер | 1 |
| 60 | 4436535 | Датчик давления | 1 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | J680625 | Винт с шайбой | 2 |
| 62 | 4628557 | Выключатель | 1 |
| 63 | J680616 | Винт с шайбой | 1 |
| 64 | 8099243 | Кронштейн | 1 |
| 65 | J260616 | Болт с шайбой | 2 |
| 65A | J900616 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 66 | 3104105 | Крышка | 1 |
| 67 | J680616 | Винт с шайбой | 3 |
| 68 | 2055007 | Жгут проводов | 1 |
| 68A | 4617341 | Реле | 5 |
| 69 | 3111963 | Жгут проводов | 1 |
| 70 | 3111961 | Жгут проводов | 1 |
| 71 | 8113539 | Кронштейн | 1 |
| 72 | J260612 | Болт с шайбой | 2 |
| 72A | J900612 | Болт | 1 |
| 72B | A590106 | Плоская шайба | 1 |
| 73 | 4673315 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USBNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
