Дополнительный трубопроводы (передний) — HITACHI ZX60USBNA-3

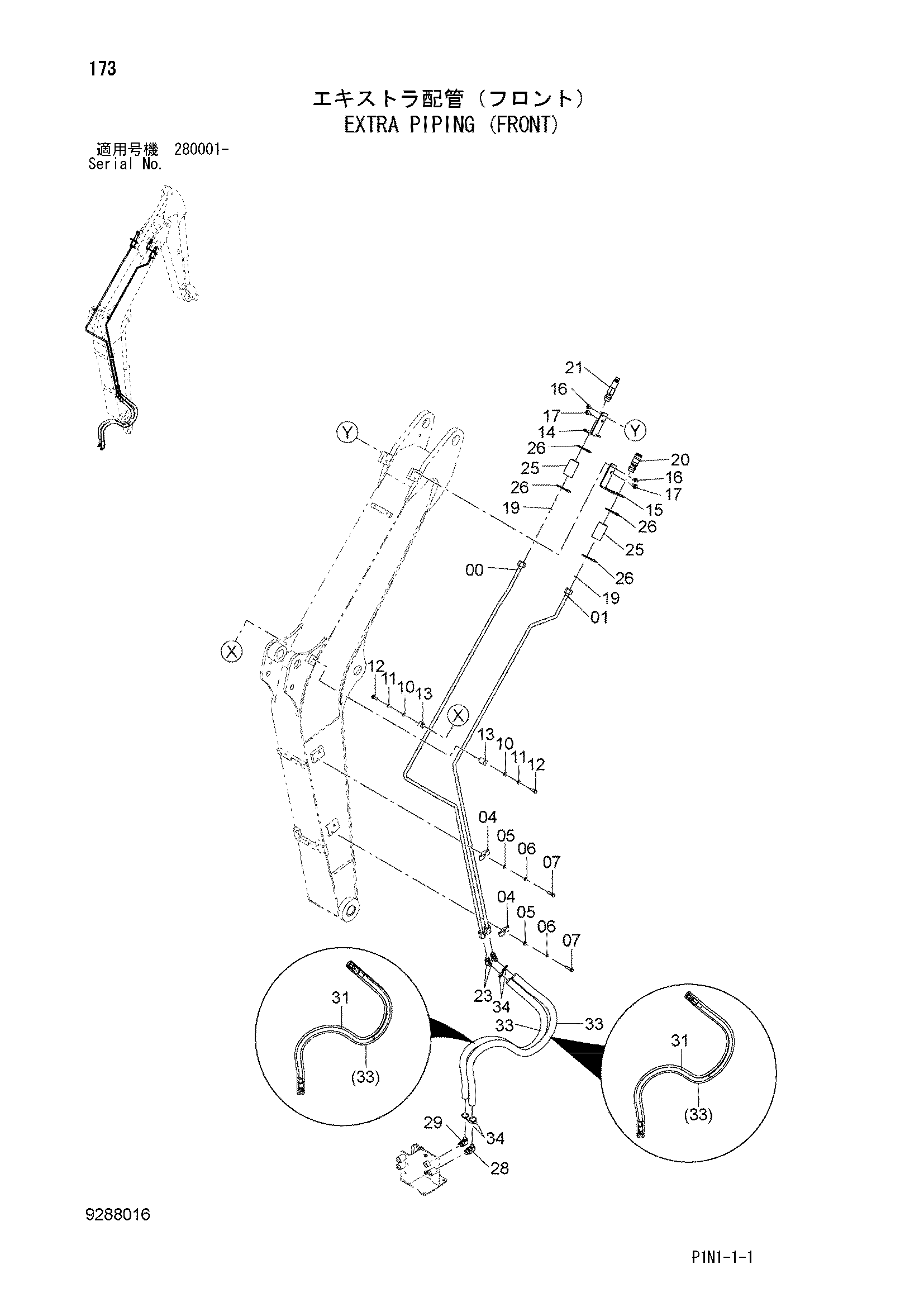

Заводская схема «Дополнительный трубопроводы (передний)» для HITACHI ZX60USBNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112614 | Трубка | 1 |
| 01 | 8112615 | Трубка | 1 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J901045 | Болт | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | A590910 | Пружинная шайба | 2 |
| 12 | J901040 | Болт | 2 |
| 13 | 4190124 | Хомут трубки | 2 |
| 14 | 3112799 | Левый кронштейн | 1 |
| 15 | 3112800 | Правый кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271225 | Болт с шайбой | 2 |
| 17A | J901225 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4486229 | Самоуплотняющееся соединение | 1 |
| 21 | 4630095 | Самоуплотняющееся соединение | 1 |
| 23 | A852244 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4664586 | Защитный кожух | 2 |
| 26 | 4055312 | Ленточный зажим | 4 |
| 28 | 4353073 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4685546 | Шланг | 2 |
| 33 | 4680611 | Защита шланга | 2 |
| 34 | 4326365 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USBNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
