Топливный бак — HITACHI ZX60USB-3F

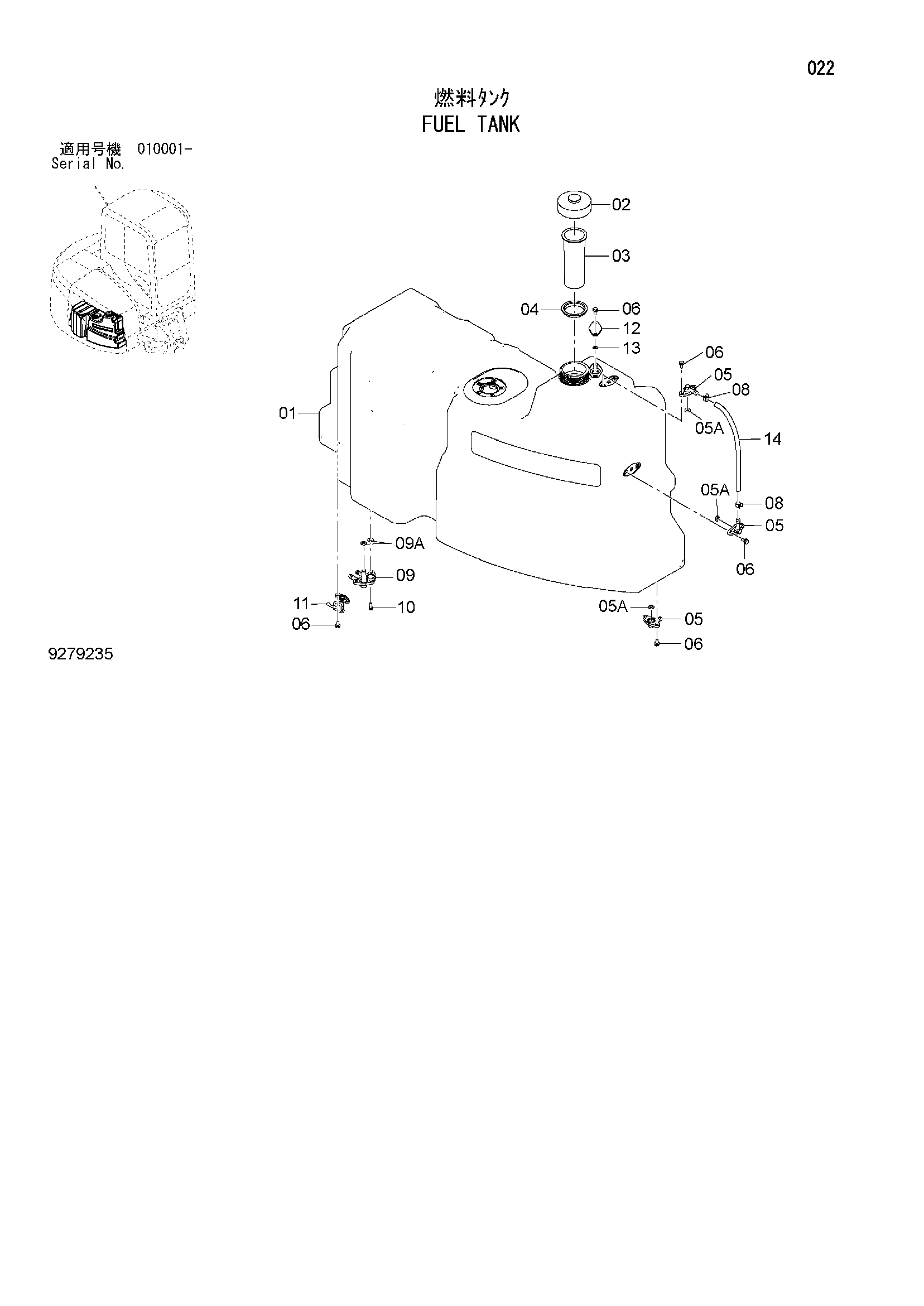

Заводская схема «Топливный бак» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4671722 | Топливный бак | 1 | |
| 01 | 1034120 | Топливный бак | 1 |
| 02 | 4442447 | Колпачок | 1 |
| 03 | 4442449 | Фильтр | 1 |
| 04 | 4630447 | Манжета | 1 |
| 05 | 4608249 | Соединение | 3 |
| 05A | 4202987 | Уплотнительное кольцо | 1 |
| 06 | J260614 | Болт с шайбой | 10 |
| 06A | J900614 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 4351486 | Хомут шланга | 2 |
| 09 | 4608250 | Сетчатый фильтр | 1 |
| 09A | 954495 | Уплотнительное кольцо | 2 |
| 10 | J680516 | Винт с шайбой | 3 |
| 11 | 4358947 | Кран | 1 |
| 12 | 4674183 | Крышка | 1 |
| 13 | 4674238 | Уплотнительное кольцо | 1 |
| 14 | 4679575 | Топливный шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
