Фоот-рест — HITACHI ZX60USB-3F

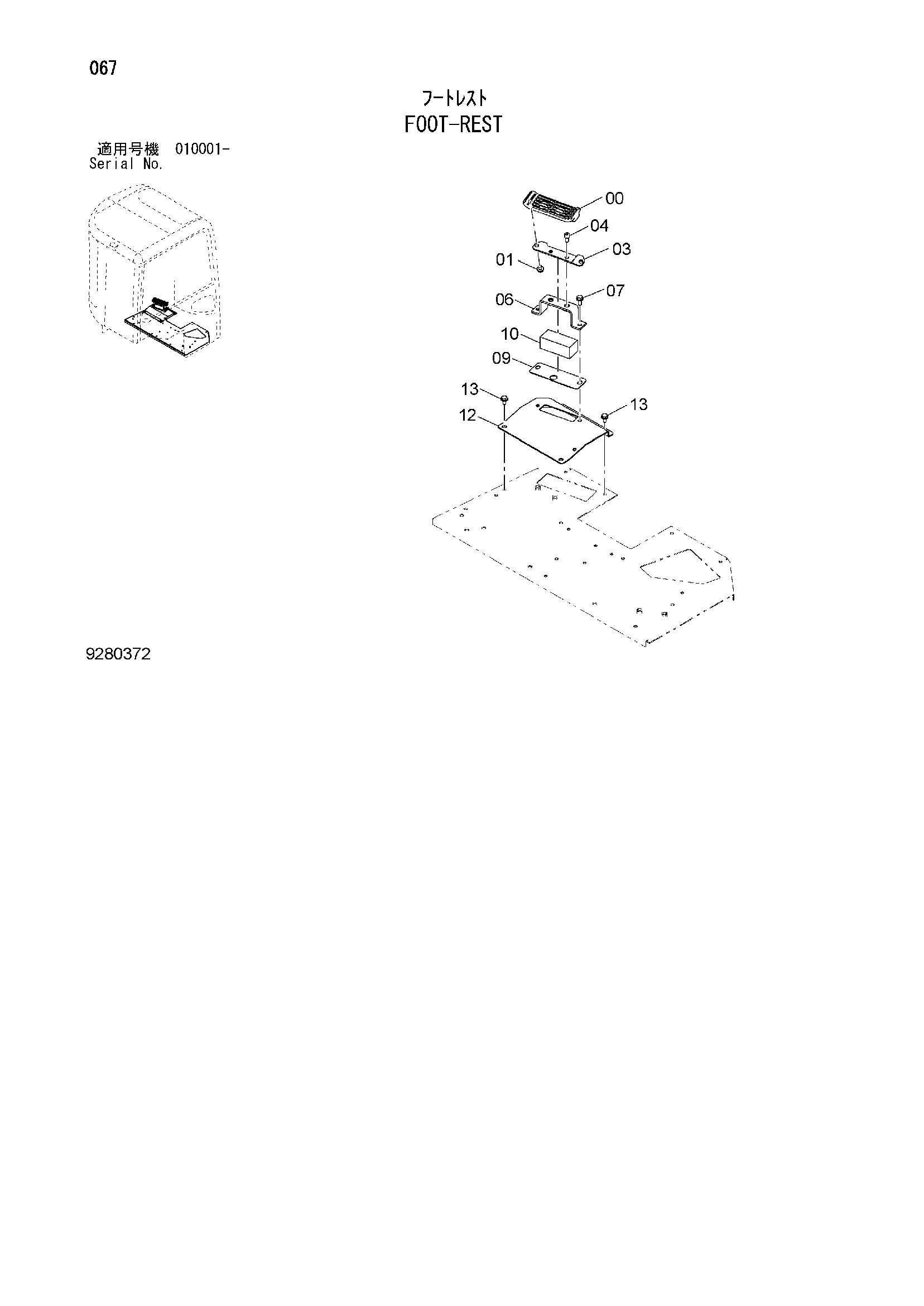

Заводская схема «Фоот-рест» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612247 | Педаль | 1 |
| 01 | J260812 | Болт с шайбой | 2 |
| 01A | J900812 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4611406 | Кронштейн | 1 |
| 04 | J780816 | Болт с внутренним шестигранником | 2 |
| 06 | 9761592 | Кронштейн | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4638517 | Пластина | 1 |
| 10 | 4638085 | Резиновая прокладка | 1 |
| 12 | 8110358 | Крышка | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
