Топливные трубопроводы (одинарный фильтр) — HITACHI ZX60USB-3F

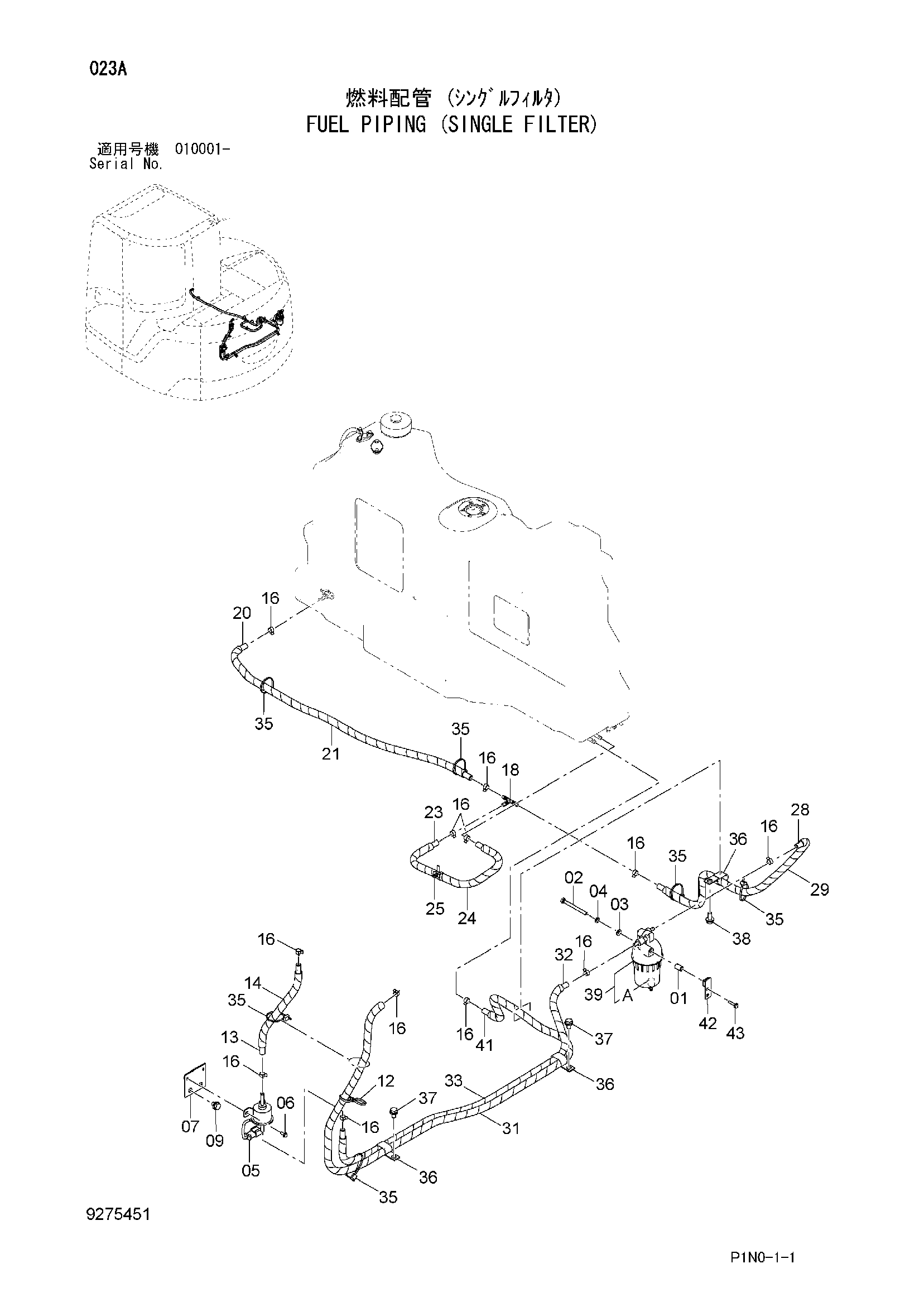

Заводская схема «Топливные трубопроводы (одинарный фильтр)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4382935 | Проставка | 1 |
| 02 | J900890 | Болт | 1 |
| 03 | A590108 | Плоская шайба | 1 |
| 04 | A590908 | Пружинная шайба | 1 |
| 05 | 4626347 | Насос | 1 |
| 06 | J260616 | Болт с шайбой | 2 |
| 06A | J900616 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | 9767650 | Кронштейн | 1 |
| 09 | J271016 | Болт с шайбой | 2 |
| 09A | J901016 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 4371049 | Ленточный зажим | 1 |
| 13 | 4428400 | Топливный шланг | 1 |
| 14 | 4414581 | Трубка | 1 |
| 16 | 4616159 | Хомут шланга | 12 |
| 18 | 4402364 | Разъём | 1 |
| 20 | 4365865 | Топливный шланг | 1 |
| 21 | 4365869 | Трубка | 1 |
| 23 | 4352772 | Топливный шланг | 1 |
| 24 | 4405134 | Трубка | 1 |
| 25 | 4254600 | Зажим | 1 |
| 28 | 4363459 | Топливный шланг | 1 |
| 29 | 4339231 | Трубка | 1 |
| 31 | 4349492 | Трубка | 1 |
| 32 | 4427937 | Топливный шланг | 1 |
| 33 | 4427943 | Трубка | 1 |
| 35 | 4055312 | Ленточный зажим | 6 |
| 36 | 4190282 | Зажим | 3 |
| 37 | J271020 | Болт с шайбой | 2 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | J271025 | Болт с шайбой | 1 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4679537 | Сепаратор | 1 |
| 39A | 4632694 | Фильтрующий элемент | 1 |
| 41 | 4687649 | Топливный шланг | 1 |
| 42 | 8116383 | Кронштейн | 1 |
| 43 | J271025 | Болт с шайбой | 2 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
