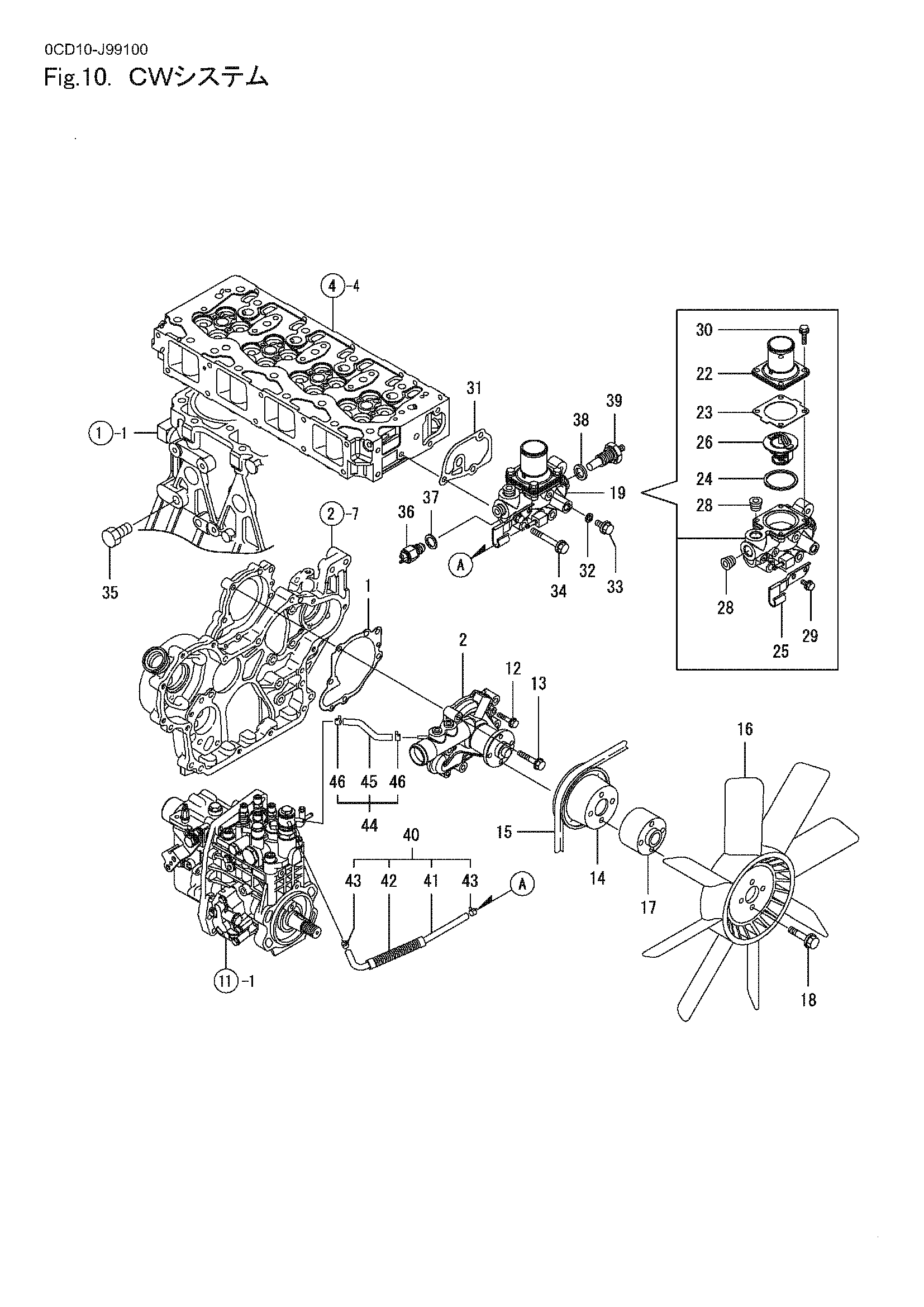

Охлаждение водяной система — HITACHI ZX60USB-3F

Заводская схема «Охлаждение водяной система» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	129900-42020	Прокладка, кв-п	1
2	129908-42100	Насос в сборе, водяной	1
12	26106-060302	Болт M 6X 30 с покрытием	2
13	26106-080552	Болт M 8X 55 с покрытием	5
14	123957-42450	В-пуллей, кв-п	1
15	129940-42240	В-белт, B44.0CH	1
16	123910-44742	Вентилятор, охлаждение 500	1
17	123910-44771	Проставка	1
18	26106-100702	Болт M10X 70 с покрытием	4
19	129907-49800	Корпус в сборе, термостат	1
22	129916-49530	Крышка, термостат	1
23	121850-49540	Прокладка, термостат	1
24	121850-49550	Прокладка, термостат	1
25	129907-49730	Трубка в сборе, впрыск	1
26	121850-49810	Термостат	1
28	23875-030000	Пробка PT3/8, стальной	2
29	26106-060122	Болт M 6X 12 с покрытием	1
30	26106-060202	Болт M 6X 20 с покрытием	4
31	129900-49870	Прокладка, корпус	1
32	23414-080000	Прокладка 8, роунд	1
33	26106-080122	Болт M 8X 12 с покрытием	1
34	26106-080602	Болт M 8X 60 с покрытием	3
35	171056-49120	Пробка, дренажный	1
36	121250-44901	Выключатель, термостатический(110 C	1
37	124465-44950	Прокладка 16	1
38	129150-49360	Прокладка 10	1
39	129242-49450	Датчик, C.W.	1
40	129907-49610	Шланг A в сборе, водяной	1
41	129907-49710	Трубка A, охлаждение водяной	1
42	129907-49750	Защита, трубка 10.7	1
43	124722-59050	CLAMP 9	2
44	129907-49620	Шланг B в сборе, водяной	1
45	129907-49720	Трубка B, охлаждение водяной	1
46	124722-59050	CLAMP 9	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
