Поворотная колонна — HITACHI ZX60USB-3F

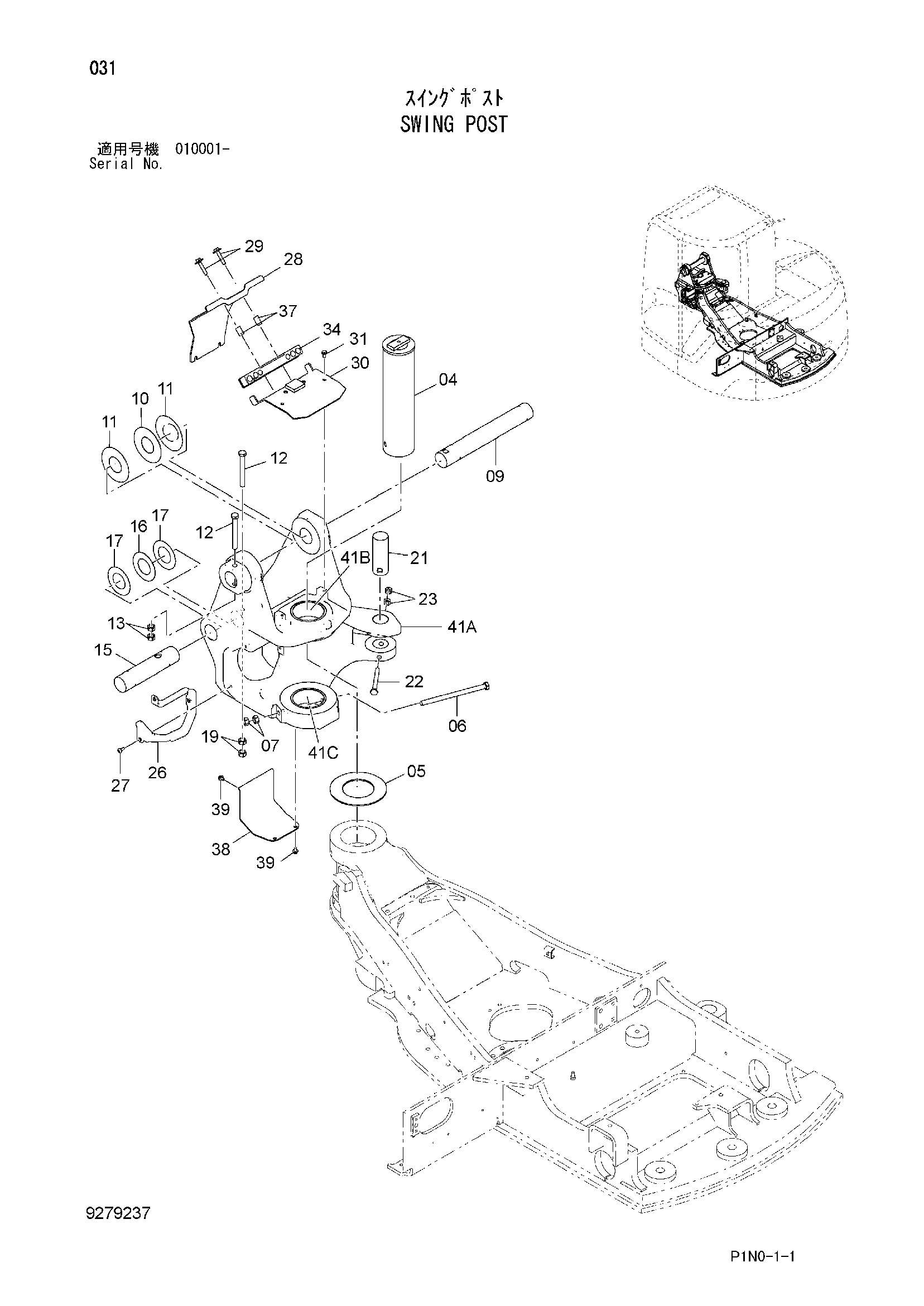

Заводская схема «Поворотная колонна» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8110154 | Палец | 1 |
| 05 | 4360104 | Упорная пластина | 1 |
| 07 | J950016 | Гайка | 2 |
| 08 | 4692941 | Стопорный палец | 1 |
| 09 | 4673123 | Палец | 1 |
| 10 | 4394384 | Упорная пластина | 1 |
| 11 | 4395514 | Регулировочная шайба 0.5mm | 2 |
| 12 | 4435124 | Стопорный палец | 2 |
| 13 | J950016 | Гайка | 2 |
| 15 | 4673124 | Палец | 1 |
| 16 | 4365641 | Регулировочная шайба 1.0mm | 1 |
| 17 | 4365639 | Регулировочная шайба 0.5mm | 2 |
| 19 | J950016 | Гайка | 2 |
| 21 | 4672718 | Палец | 1 |
| 22 | 4672717 | Стопорный палец | 1 |
| 23 | J950014 | Гайка | 2 |
| 26 | 2050477 | Направляющая шланг | 1 |
| 27 | J650820 | Винт | 3 |
| 28 | 8111869 | Крышка | 1 |
| 29 | J281055 | Болт с шайбой | 2 |
| 29A | J901055 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 30 | 8110361 | Крышка | 1 |
| 31 | J260820 | Болт с шайбой | 2 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 34 | 4672975 | Резиновая прокладка | 1 |
| 37 | 4469475 | Втулка | 2 |
| 38 | 9768251 | Крышка | 1 |
| 39 | J260816 | Болт с шайбой | 4 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | 8109738 | Свингпост | 1 |
| 41A | 0005846 | Свингпост | 1 |
| 41B | 4672714 | Втулка | 1 |
| 41C | 4672715 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
