Навесное оборудование педаль (2)(левый боковой хоризонтал тип)(с поток производительность SE — HITACHI ZX60USB-3F

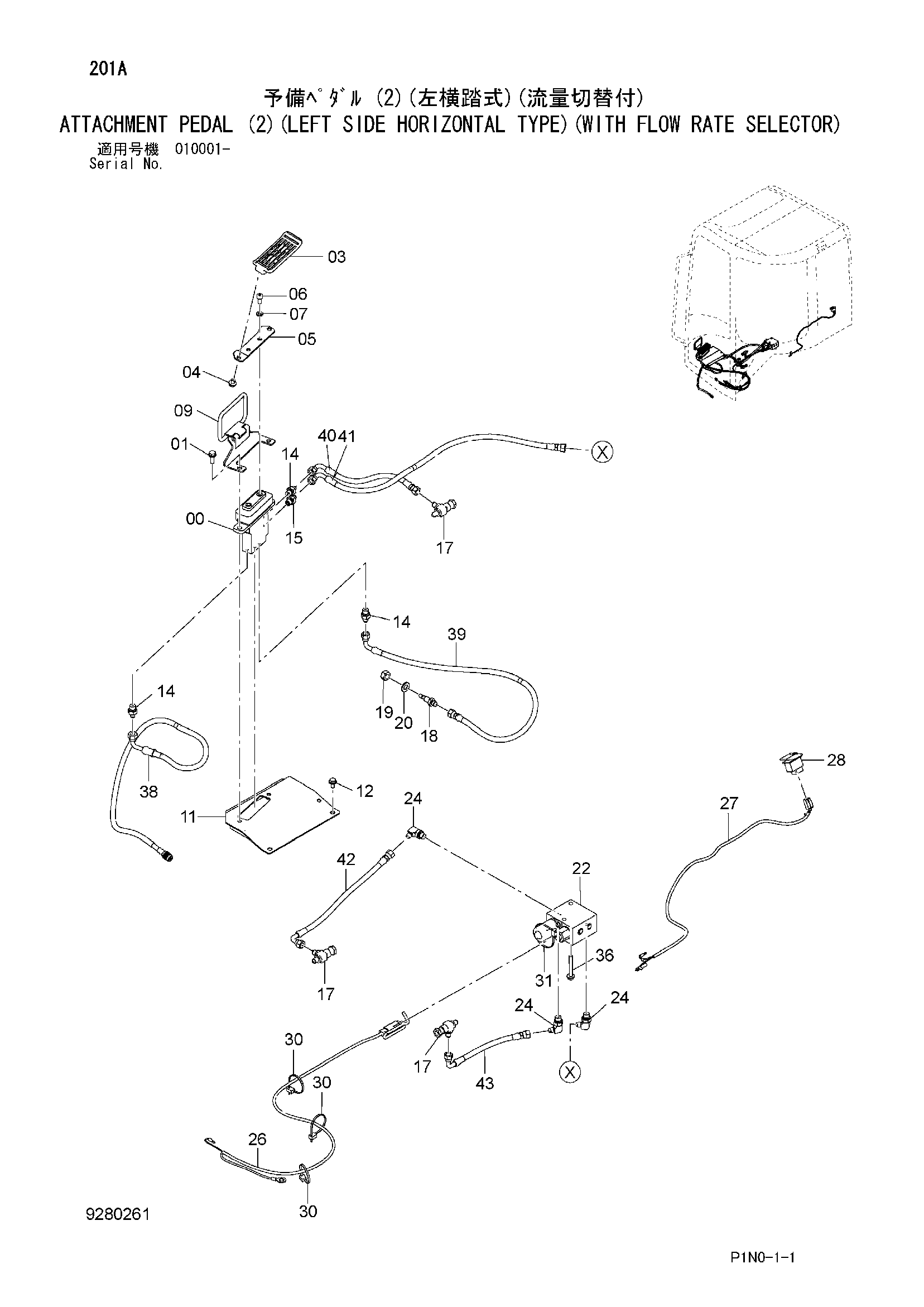

Заводская схема «Навесное оборудование педаль (2)(левый боковой хоризонтал тип)(с поток производительность SE» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4612247 | Педаль | 1 |
| 04 | J260812 | Болт с шайбой | 2 |
| 04A | J900812 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4611406 | Кронштейн | 1 |
| 06 | J780816 | Болт с внутренним шестигранником | 2 |
| 07 | A590908 | Пружинная шайба | 2 |
| 09 | 8098457 | Крышка | 1 |
| 11 | 8110358 | Крышка | 1 |
| 12 | J260816 | Болт с шайбой | 4 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | A852122 | Адаптер | 3 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4652862 | Фильтр | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4667624 | Унион S | 3 |
| 18 | 4653496 | Адаптер | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | A590112 | Плоская шайба | 1 |
| 22 | 4616572 | Клапан редукинг | 1 |
| 24 | A852322 | Угловой штуцер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4672840 | Жгут проводов | 1 |
| 27 | 4672841 | Жгут проводов | 1 |
| 28 | 4629881 | Выключатель | 1 |
| 30 | 4055312 | Ленточный зажим | 3 |
| 31 | 4323613 | Ленточный зажим | 1 |
| 36 | J260860 | Болт с шайбой | 2 |
| 36A | J900860 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4677647 | Шланг (Y2) | 1 |
| 39 | 4677574 | Пластиковый шланг (Y1) | 1 |
| 40 | 4677576 | Пластиковый шланг (YT) | 1 |
| 41 | 4682382 | Пластиковый шланг (A) | 1 |
| 42 | 4682383 | Пластиковый шланг (P) | 1 |
| 43 | 4682384 | Пластиковый шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
