Рукоять 1.5m детали — HITACHI ZX60USB-3F

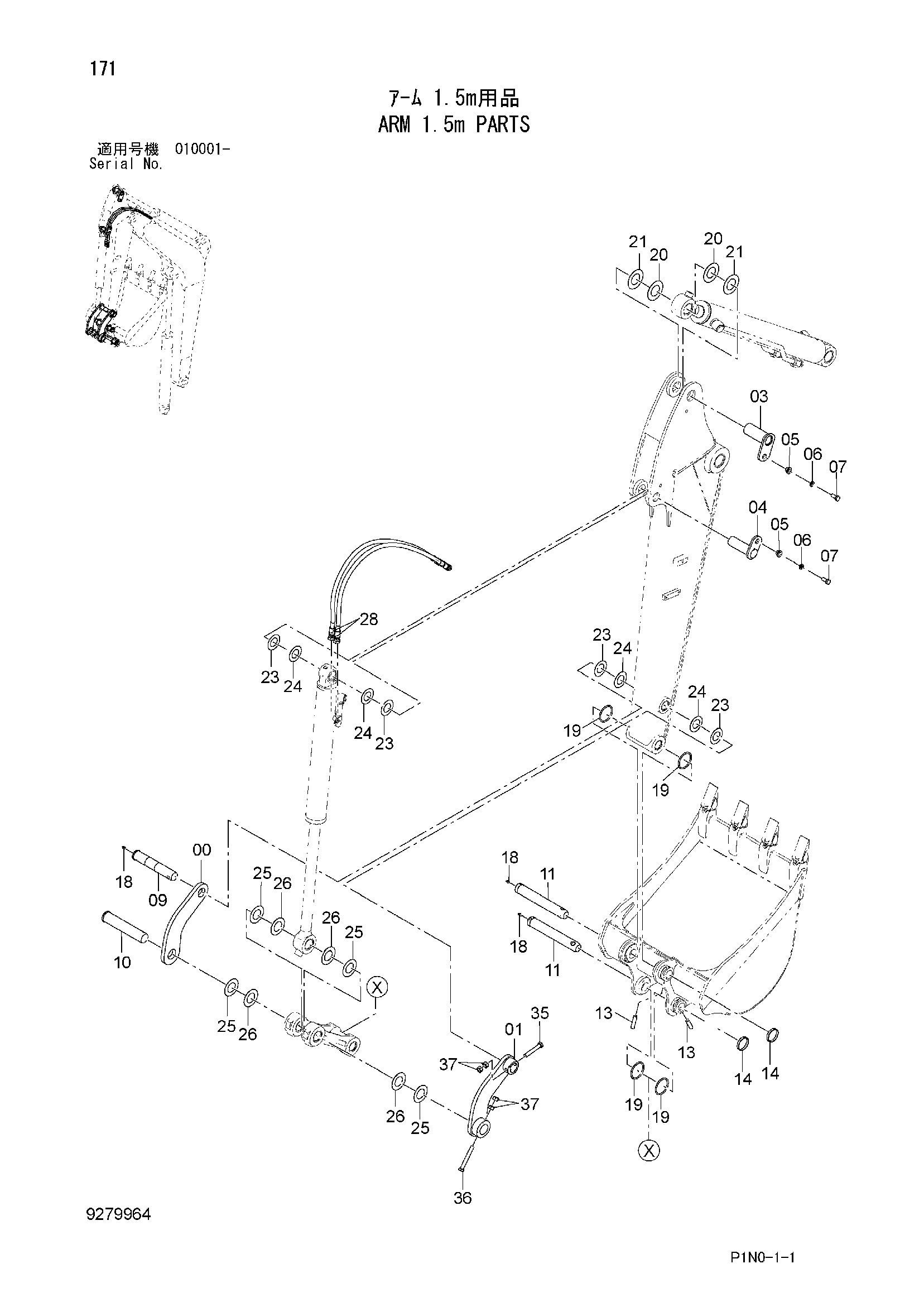

Заводская схема «Рукоять 1.5m детали» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4410270 | Тяга | 1 |
| 01 | 8100499 | Тяга | 1 |
| 03 | 9751612 | Палец | 1 |
| 04 | 9758142 | Палец | 1 |
| 05 | 4339355 | Втулка | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 07 | J901435 | Болт | 2 |
| 09 | 4325035 | Палец | 1 |
| 10 | 4325037 | Палец | 1 |
| 11 | 4484645 | Палец | 2 |
| 13 | 4141001 | Палец | 2 |
| 14 | 4141000 | Кольцо | 2 |
| 18 | J75481 | Пресс-маслёнка | 3 |
| 19 | 4291436 | Уплотнительное кольцо | 4 |
| 20 | 4374459 | Упорная пластина | 2 |
| 21 | 4353674 | Регулировочная шайба 0.5mm | 2 |
| 23 | 4377897 | Регулировочная шайба 0.5mm | 4 |
| 24 | 4377899 | Регулировочная шайба 1.0mm | 4 |
| 25 | 4355653 | Регулировочная шайба 0.5mm | 4 |
| 26 | 4376366 | Регулировочная шайба 1.0mm | 4 |
| 28 | 4688722 | Шланг | 2 |
| 35 | 4633538 | Стопорный палец | 1 |
| 36 | 4435123 | Стопорный палец | 1 |
| 37 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
