Крышка (2) — HITACHI ZX60USB-3F

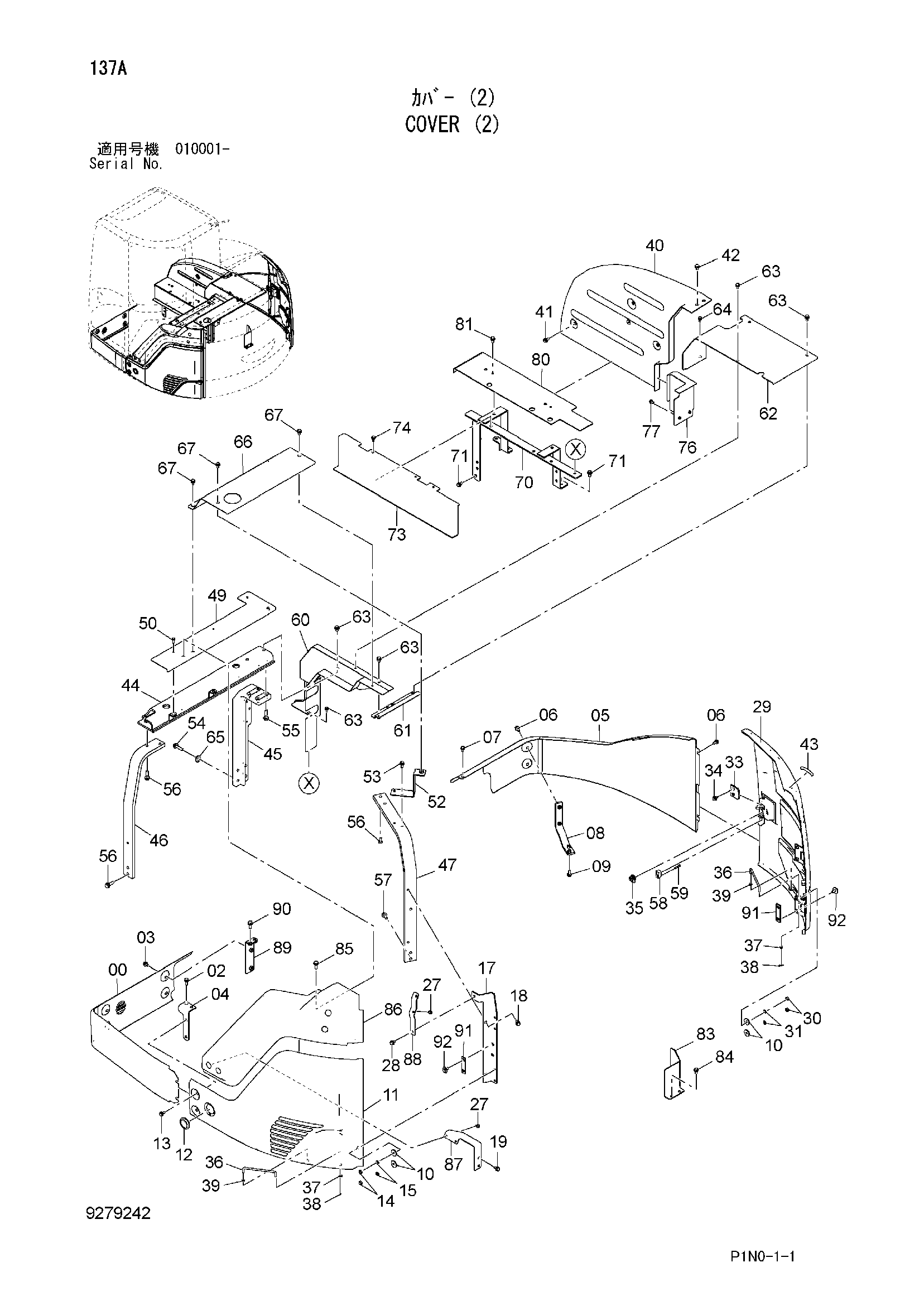

Заводская схема «Крышка (2)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025564 | Крышка | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271020 | Болт с шайбой | 4 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 9768170 | Кронштейн | 1 |
| 05 | 6025567 | Крышка | 1 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271020 | Болт с шайбой | 1 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 9768160 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4303663 | Шайба | 8 |
| 11 | 6025565 | Крышка | 1 |
| 12 | 4665442 | Резиновая втулка | 1 |
| 13 | J271025 | Болт с шайбой | 2 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J950010 | Гайка | 4 |
| 15 | A590910 | Пружинная шайба | 4 |
| 17 | 8110166 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 27 | J260816 | Болт с шайбой | 4 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 6025566 | Крышка | 1 |
| 30 | J950010 | Гайка | 4 |
| 31 | A590910 | Пружинная шайба | 4 |
| 33 | 4672767 | Ограничитель | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 36 | 4385171 | Стойка | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 38 | 4022697 | Стопорный палец | 2 |
| 39 | 4237510 | Резиновая втулка | 2 |
| 40 | 6025666 | Крышка | 1 |
| 41 | J271025 | Болт с шайбой | 3 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4485975 | Резиновая прокладка | 1 |
| 44 | 7053217 | Кронштейн | 1 |
| 45 | 2054485 | Опора | 1 |
| 46 | 3110632 | Кронштейн | 1 |
| 47 | 3110675 | Кронштейн | 1 |
| 49 | 8110220 | Крышка | 1 |
| 50 | J260825 | Болт с шайбой | 3 |
| 50A | J900825 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 52 | 9768215 | Кронштейн | 1 |
| 53 | J271025 | Болт с шайбой | 2 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | J921255 | Болт | 4 |
| 55 | J271255 | Болт с шайбой | 4 |
| 55A | J901255 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | J271245 | Болт с шайбой | 6 |
| 56A | J901245 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | J271235 | Болт с шайбой | 2 |
| 57A | J901235 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 58 | 4652573 | Ограничитель | 1 |
| 59 | J260635 | Болт с шайбой | 2 |
| 59A | J900635 | Болт | 1 |
| 59B | A590106 | Плоская шайба | 1 |
| 60 | 6025689 | Крышка | 1 |
| 61 | 9768235 | Кронштейн | 1 |
| 62 | 3110674 | Крышка | 1 |
| 63 | J271020 | Болт с шайбой | 7 |
| 63A | J901020 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | J260820 | Болт с шайбой | 2 |
| 64A | J900820 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 65 | J222012 | Шайба | 4 |
| 66 | 4672852 | Крышка | 1 |
| 67 | J271020 | Болт с шайбой | 4 |
| 67A | J901020 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 70 | 8110336 | Кронштейн | 1 |
| 71 | J271025 | Болт с шайбой | 3 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | 3110698 | Кронштейн | 1 |
| 74 | J260820 | Болт с шайбой | 3 |
| 74A | J900820 | Болт | 1 |
| 74B | A590108 | Плоская шайба | 1 |
| 76 | 8110354 | Крышка | 1 |
| 77 | J260820 | Болт с шайбой | 2 |
| 77A | J900820 | Болт | 1 |
| 77B | A590108 | Плоская шайба | 1 |
| 80 | 8110353 | Крышка | 1 |
| 81 | J271025 | Болт с шайбой | 2 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 83 | 3111137 | Крышка | 1 |
| 84 | J271025 | Болт с шайбой | 2 |
| 84A | J901025 | Болт | 1 |
| 84B | J222010 | Шайба | 1 |
| 85 | J271020 | Болт с шайбой | 1 |
| 85A | J901020 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
| 86 | 1035206 | Крышка | 1 |
| 87 | 4684093 | Кронштейн | 1 |
| 88 | 4684096 | Кронштейн | 1 |
| 89 | 9770522 | Кронштейн | 1 |
| 90 | J271030 | Болт с шайбой | 2 |
| 90A | J901030 | Болт | 1 |
| 90B | J222010 | Шайба | 1 |
| 91 | 4693956 | Ограничитель | 2 |
| 92 | J281025 | Болт с шайбой | 4 |
| 92A | J901025 | Болт | 1 |
| 92B | 4486055 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
