Поршневой насос — HITACHI ZX60USB-3F

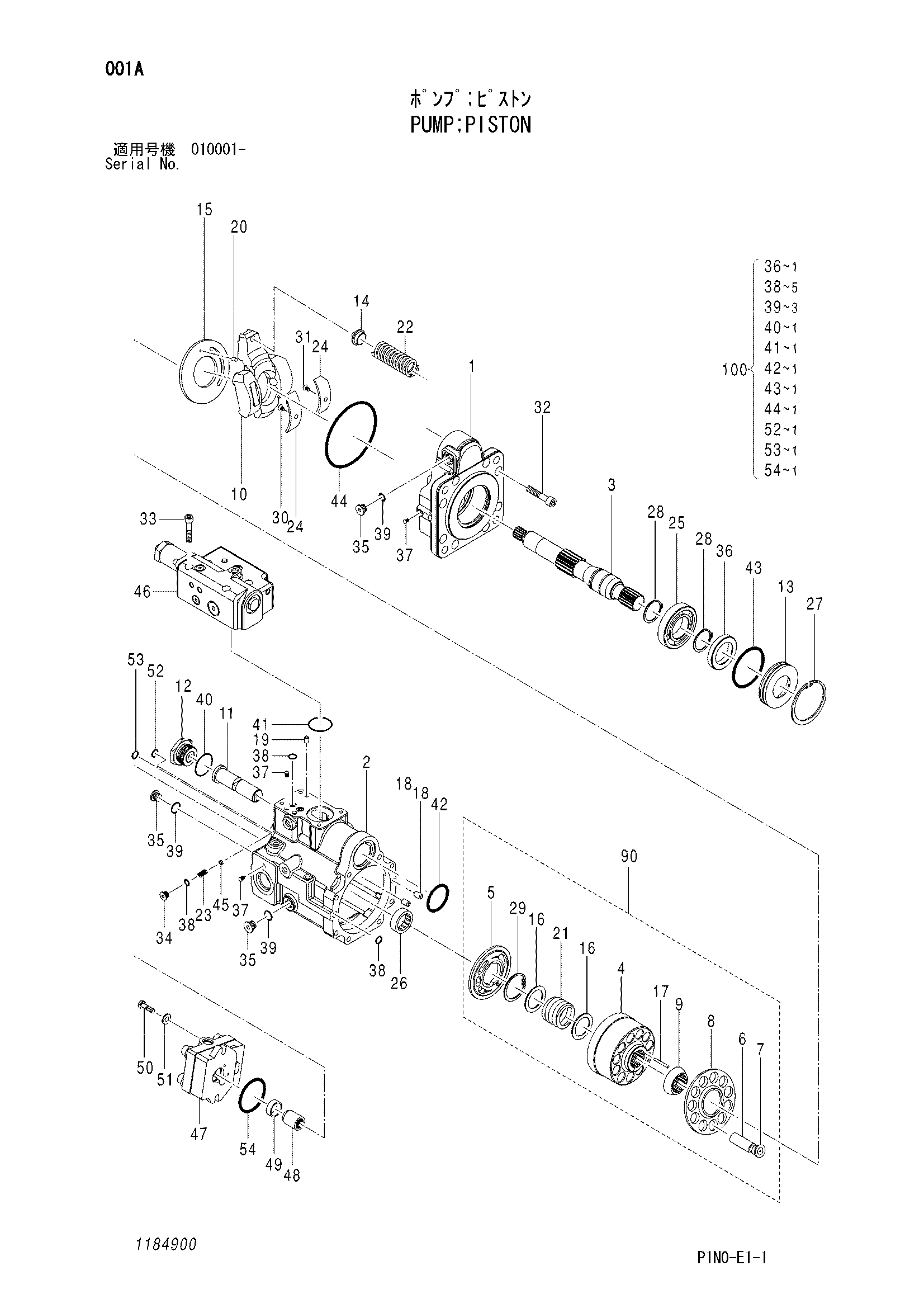

Заводская схема «Поршневой насос» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4668462 | Поршневой насос | 1 | |
| 3 | 1184901 | Вал | 1 |
| 10 | 1184902 | Пластина свасх | 1 |
| 11 | 1184903 | Поршень | 1 |
| 12 | 1184904 | Пробка | 1 |
| 13 | 1184905 | Держатель | 1 |
| 14 | 1184906 | Держатель пружина | 1 |
| 15 | 1184907 | Упорная пластина | 1 |
| 18 | 0473906 | Палец | 2 |
| 19 | 0630621 | Палец | 2 |
| 20 | 0429816 | Палец | 1 |
| 22 | 1184908 | Пружина | 1 |
| 23 | 1184909 | Пружина | 1 |
| 24 | 1184910 | Втулка | 2 |
| 25 | 1184911 | Шариковый подшипник | 1 |
| 27 | 988850 | Стопорное кольцо | 1 |
| 28 | 1184912 | Стопорное кольцо | 2 |
| 30 | 0630617 | Дроссель | 1 |
| 31 | 0429825 | Винт | 1 |
| 32 | 1184913 | Болт с внутренним шестигранником | 8 |
| 33 | 1184914 | Болт с внутренним шестигранником | 4 |
| 34 | 0664917 | Пробка | 1 |
| 35 | 0630505 | Пробка | 3 |
| 36 | 1184915 | Масляное уплотнение | 1 |
| 38 | 4506408 | Уплотнительное кольцо | 4 |
| 39 | 957366 | Уплотнительное кольцо | 3 |
| 40 | 984614 | Уплотнительное кольцо | 1 |
| 41 | 4125485 | Уплотнительное кольцо | 1 |
| 42 | A811050 | Уплотнительное кольцо | 1 |
| 43 | A811075 | Уплотнительное кольцо | 1 |
| 44 | A811125 | Уплотнительное кольцо | 1 |
| 46 | 4693312 | Клапан | 1 |
| 47 | 4693315 | Шестерённый насос | 1 |
| 48 | 0749305 | Купплинг | 1 |
| 49 | 0971003 | Втулка | 1 |
| 50 | 0749306 | Болт | 2 |
| 51 | 0749307 | Шайба | 2 |
| 52 | 4506407 | Уплотнительное кольцо | 1 |
| 53 | 4506408 | Уплотнительное кольцо | 1 |
| 54 | A811055 | Уплотнительное кольцо | 1 |
| 90 | 4693313 | Комплект гидроцилиндр. | 1 |
| 100 | 4693314 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
