Дополнительный трубопроводы (1.5m, 1.85m рукоять) — HITACHI ZX60USB-3F

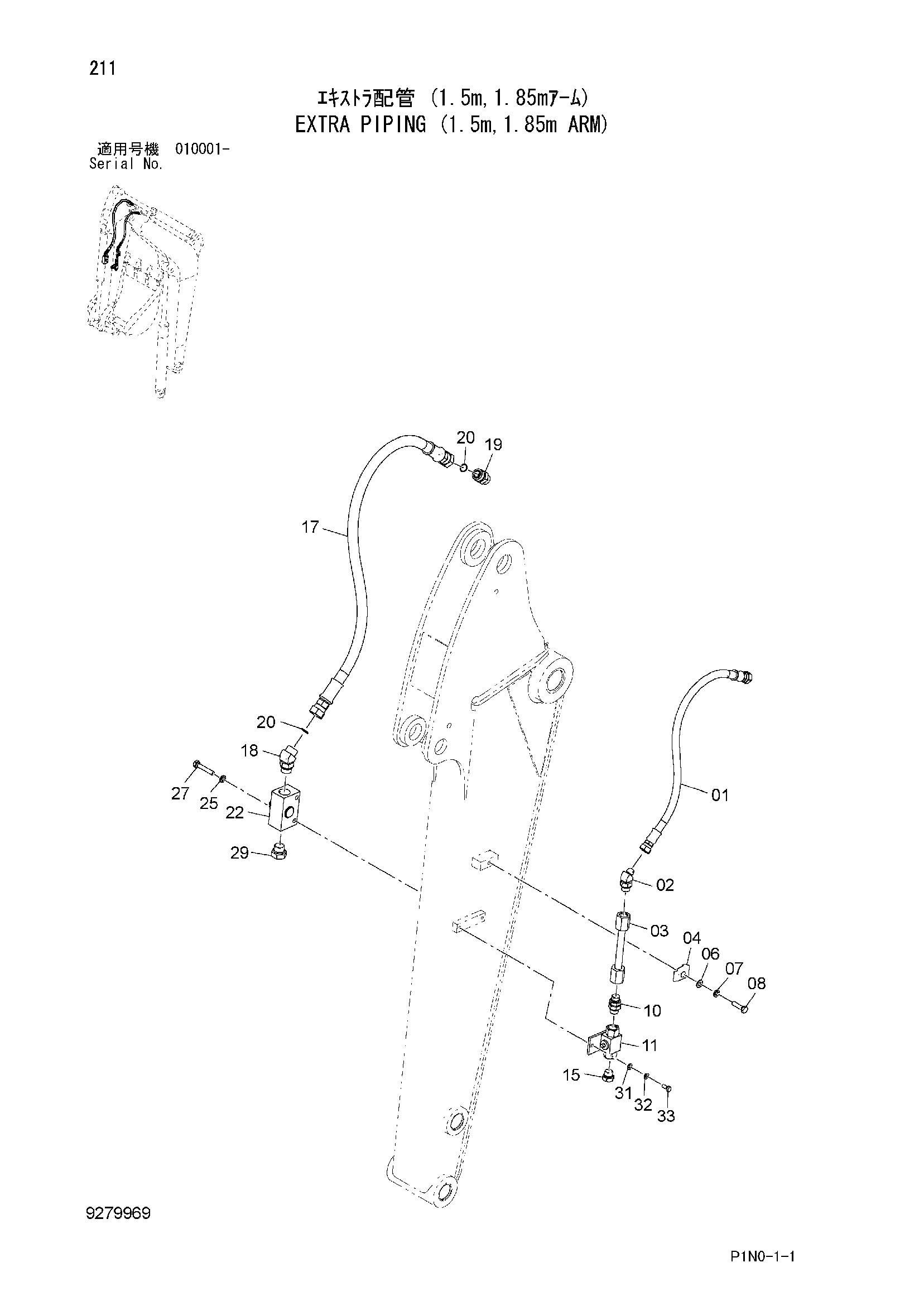

Заводская схема «Дополнительный трубопроводы (1.5m, 1.85m рукоять)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4676338 | Шланг | 1 |
| 02 | A852244 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9763010 | Трубка | 1 |
| 04 | 4190124 | Хомут трубки | 1 |
| 06 | A590110 | Плоская шайба | 1 |
| 07 | A590910 | Пружинная шайба | 1 |
| 08 | J901040 | Болт | 1 |
| 10 | 4276850 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 2 |
| 11 | 4631880 | Запорный клапан | 1 |
| 15 | A885004 | Пробка | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4686500 | Шланг | 1 |
| 18 | A853266 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A853166 | Адаптер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4681246 | Запорный клапан | 1 |
| 25 | A590910 | Пружинная шайба | 2 |
| 27 | J901060 | Болт | 2 |
| 29 | A885006 | Пробка | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | A590108 | Плоская шайба | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 33 | J900820 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
