Гидроцилиндр. поворот — HITACHI ZX60USB-3F

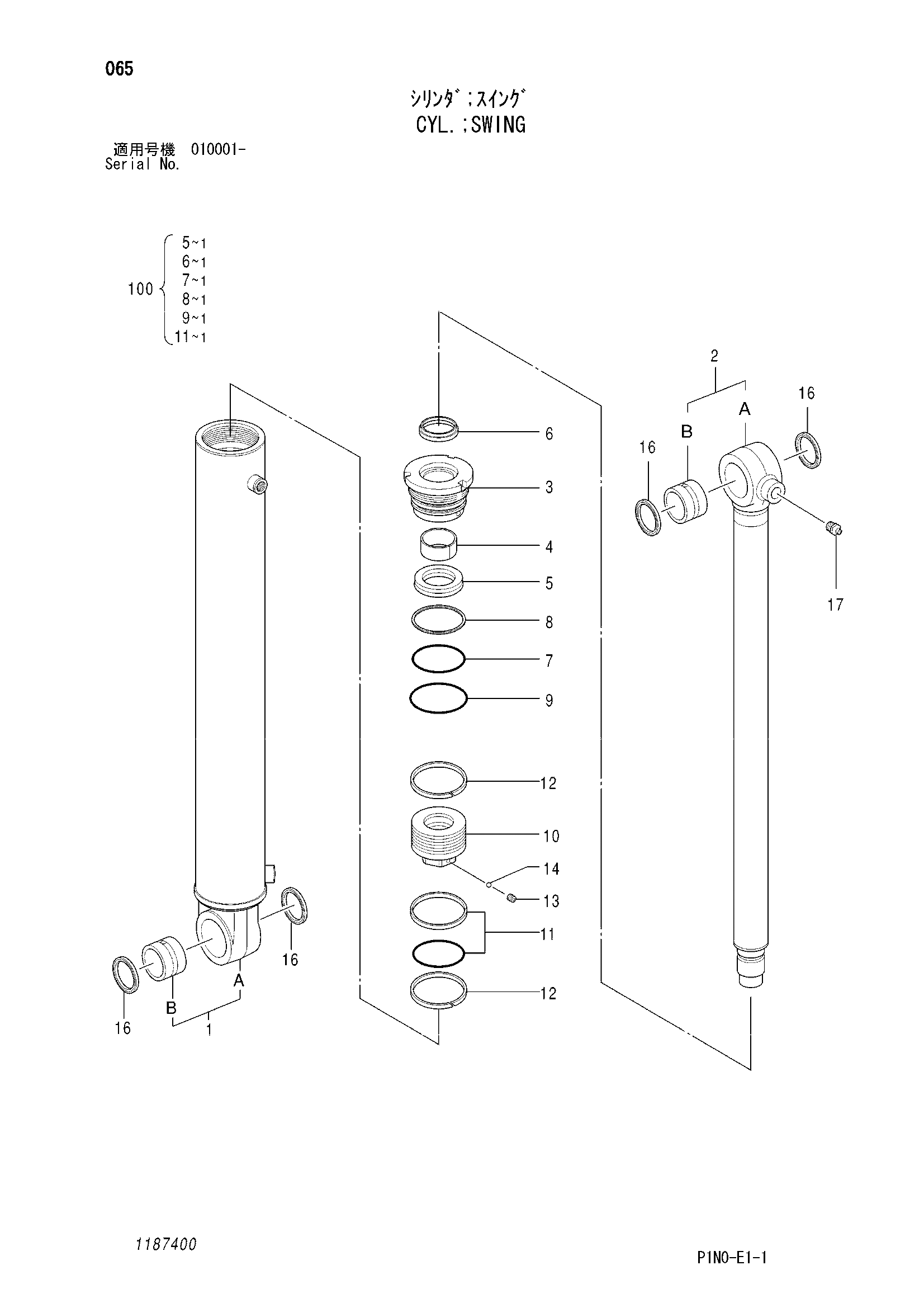

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679702 | Гидроцилиндр. поворот | 1 | |
| 1 | 1187401 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4334427 | Втулка | 1 |
| 2 | 1187402 | Шток поршня в сборе | 1 |
| 2B | 4334427 | Втулка | 1 |
| 3 | 0894303 | Головка гидроцилиндра | 1 |
| 4 | 0894204 | Втулка | 1 |
| 5 | 4070039 | У-ринг | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811090 | Уплотнительное кольцо | 1 |
| 8 | 0826909 | Опорное кольцо | 1 |
| 9 | A810095 | Уплотнительное кольцо | 1 |
| 10 | 0894309 | Поршень | 1 |
| 11 | 0310608 | Уплотнительное кольцо | 1 |
| 12 | 1183502 | Направляющее кольцо | 2 |
| 13 | 0310612 | Установочный винт | 1 |
| 14 | 0111818 | Шарик | 1 |
| 16 | 4117954 | Пылезащитное уплотнение | 1 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4687561 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
