Электрооборудование (2)<3> — HITACHI ZX60USB-3F

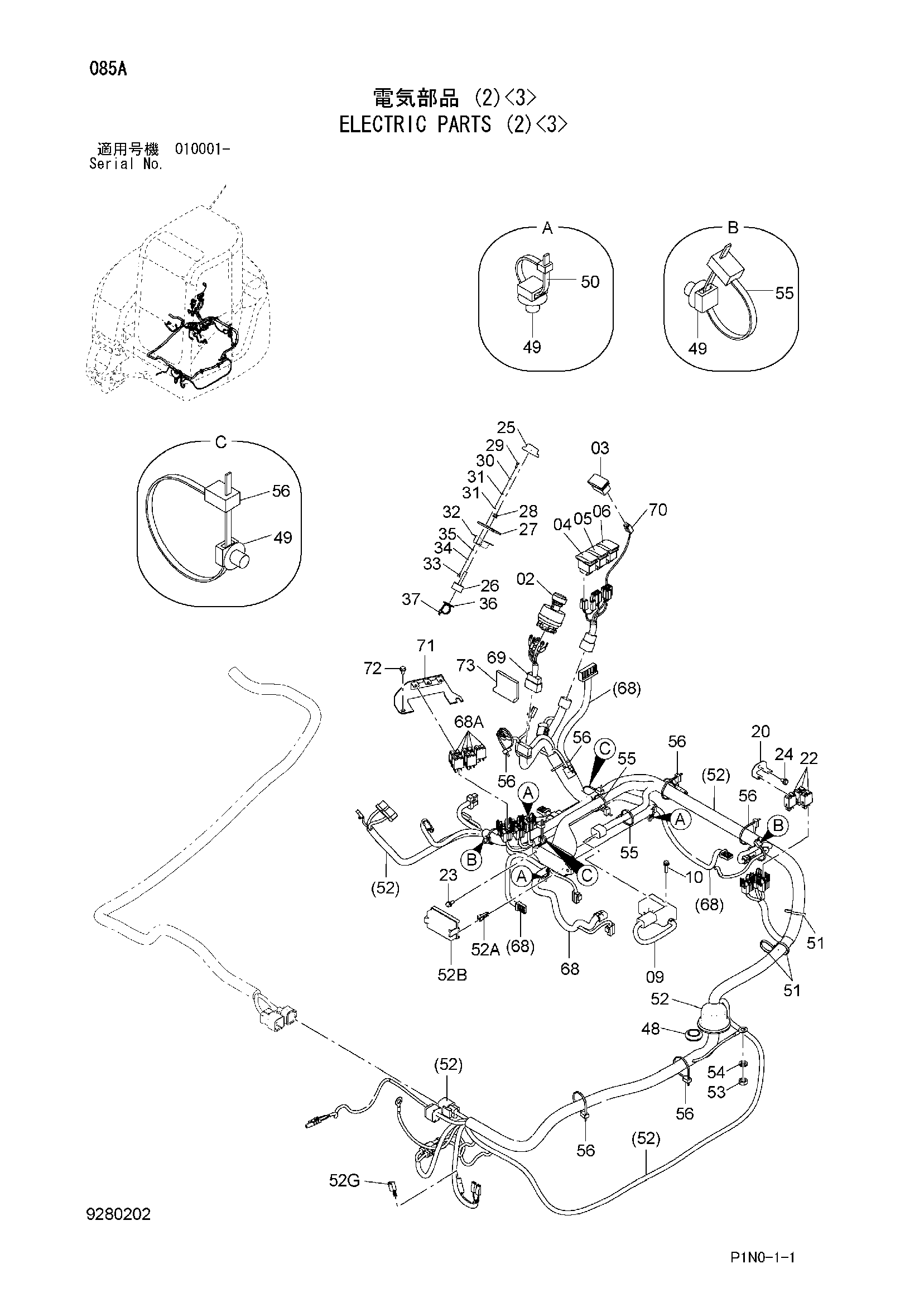

Заводская схема «Электрооборудование (2)<3>» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4672829	Выключатель	1
04	4608381	Выключатель	1
05	4608382	Выключатель	1
06	4627509	Выключатель	1
09	4672823	Контроллер	1
10	J680625	Винт с шайбой	2
20	4679665	Кронштейн	1
22	4617341	Реле	3
23	J680616	Винт с шайбой	2
24	J260612	Болт с шайбой	1
24A	J900612	Болт	1
24B	A590106	Плоская шайба	1
25	4402565	Диал	1
26	4632889	Потентиометер	1
27	4458520	Седло винта	1
28	4458528	Резиновая втулка	1
29	J780310	Болт с внутренним шестигранником	2
30	A590903	Пружинная шайба	2
31	A590103	Плоская шайба	4
32	4625391	Кронштейн	1
33	J780305	Болт с внутренним шестигранником	2
34	A590903	Пружинная шайба	2
35	A590103	Плоская шайба	2
36	4289709	Опора	1
37	4326365	Ленточный зажим	1
48	4195883	Резиновая втулка	1
49	4665161	Базовый	7
50	4326365	Ленточный зажим	3
51	4371049	Ленточный зажим	2
52	0005871	Жгут проводов	1
52A	4627245	Пуллер	1
52B	4627244	Крышка	1
52C	4618683	Предохранитель (25A)	2
52D	4436736	Предохранитель (20A)	2
52E	4428911	Предохранитель (10A)	4
52F	4428910	Предохранитель ( 5A)	7
52G	4628754	Диод	1
53	J950010	Гайка	1
54	A590910	Пружинная шайба	1
55	4055311	Ленточный зажим	4
56	4055312	Ленточный зажим	8
68	2055007	Жгут проводов	1
68A	4617341	Реле	5
69	3111963	Жгут проводов	1
70	3111962	Жгут проводов	1
71	8113539	Кронштейн	1
72	J260612	Болт с шайбой	2
72A	J900612	Болт	1
72B	A590106	Плоская шайба	1
73	4673315	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
