Секция (рукоять 2) — HITACHI ZX60USB-3F

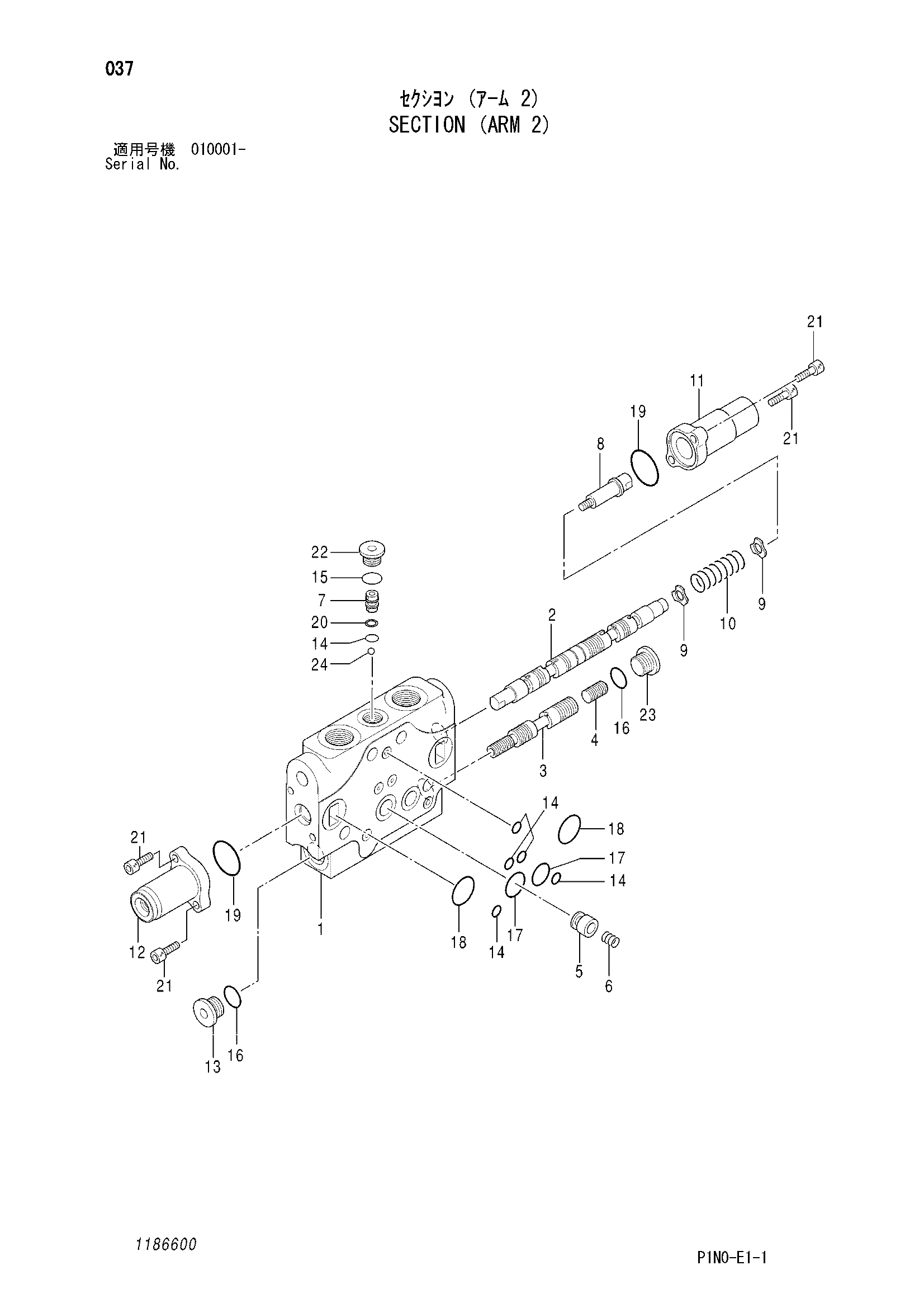

Заводская схема «Секция (рукоять 2)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4693326 | Секция | 1 | |
| 5 | 0798601 | Обратный клапан | 1 |
| 6 | 0798602 | Пружина | 1 |
| 7 | 4639073 | Сиденье | 1 |
| 11 | 0798605 | Колпачок | 1 |
| 12 | 4639075 | Колпачок | 1 |
| 13 | 4695701 | Пробка | 1 |
| 14 | 4506407 | Уплотнительное кольцо | 6 |
| 15 | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4509180 | Уплотнительное кольцо | 2 |
| 17 | 4506418 | Уплотнительное кольцо | 2 |
| 18 | 4509181 | Уплотнительное кольцо | 2 |
| 19 | A811025 | Уплотнительное кольцо | 2 |
| 20 | 4046168 | Опорное кольцо | 1 |
| 21 | 0798607 | Болт с внутренним шестигранником | 4 |
| 22 | 0733210 | Пробка | 1 |
| 23 | 0798412 | Пробка | 1 |
| 24 | 0665007 | Шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
