Навесное оборудование педаль (2)(левый боковой хоризонтал тип) — HITACHI ZX60USB-3F

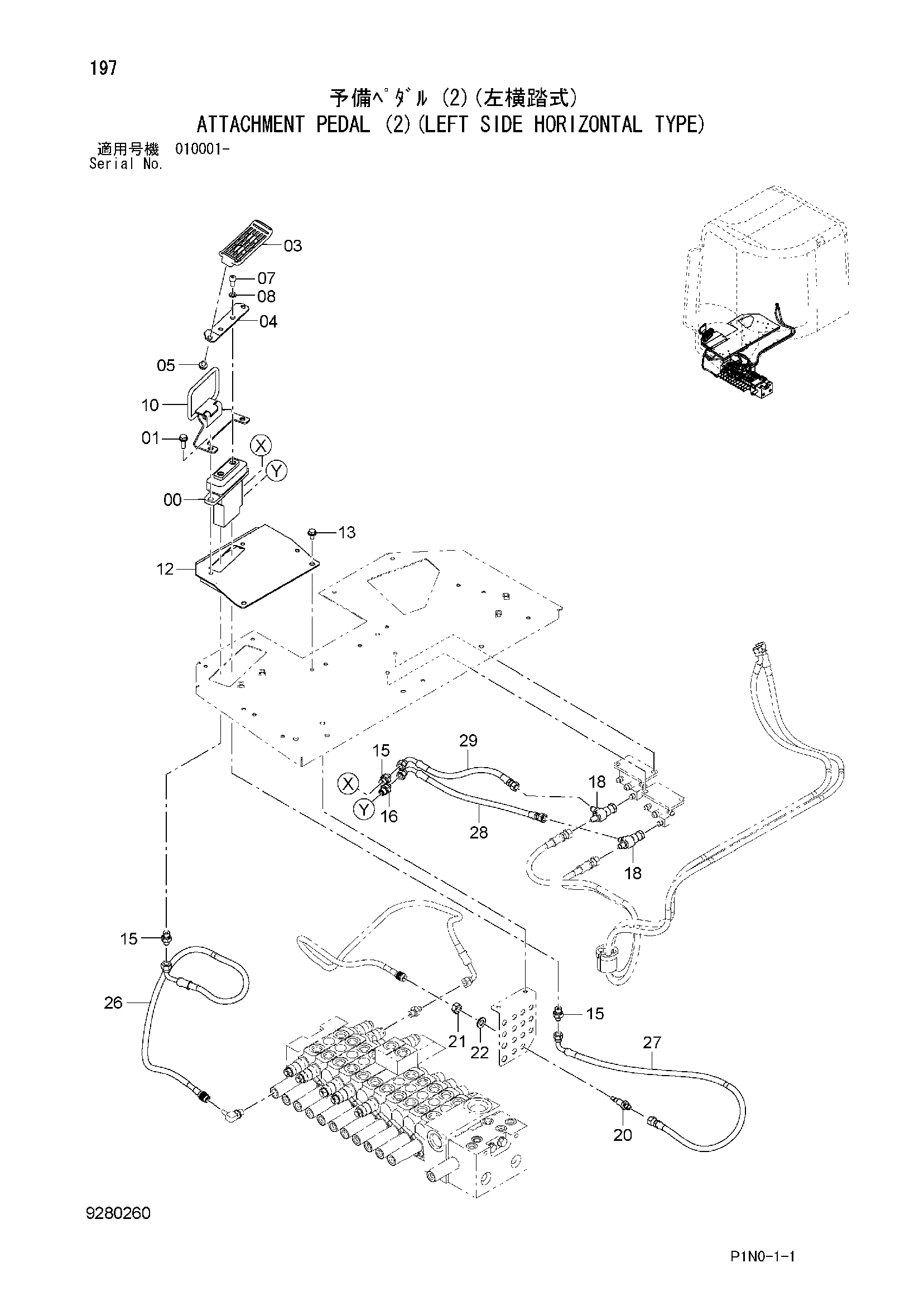

Заводская схема «Навесное оборудование педаль (2)(левый боковой хоризонтал тип)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4612247 | Педаль | 1 |
| 04 | 4611406 | Кронштейн | 1 |
| 05 | J260812 | Болт с шайбой | 2 |
| 05A | J900812 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | J780816 | Болт с внутренним шестигранником | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 10 | 8098457 | Крышка | 1 |
| 12 | 8110358 | Крышка | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | A852122 | Адаптер | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4652862 | Фильтр | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4667624 | Унион S | 2 |
| 20 | 4653496 | Адаптер | 1 |
| 21 | J950012 | Гайка | 1 |
| 22 | A590112 | Плоская шайба | 1 |
| 26 | 4677647 | Шланг (Y2) | 1 |
| 27 | 4677574 | Пластиковый шланг (Y1) | 1 |
| 28 | 4677575 | Пластиковый шланг (YP) | 1 |
| 29 | 4677576 | Пластиковый шланг (YT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
