Гидролинии рабочего оборудования — HITACHI ZX60USB-3F

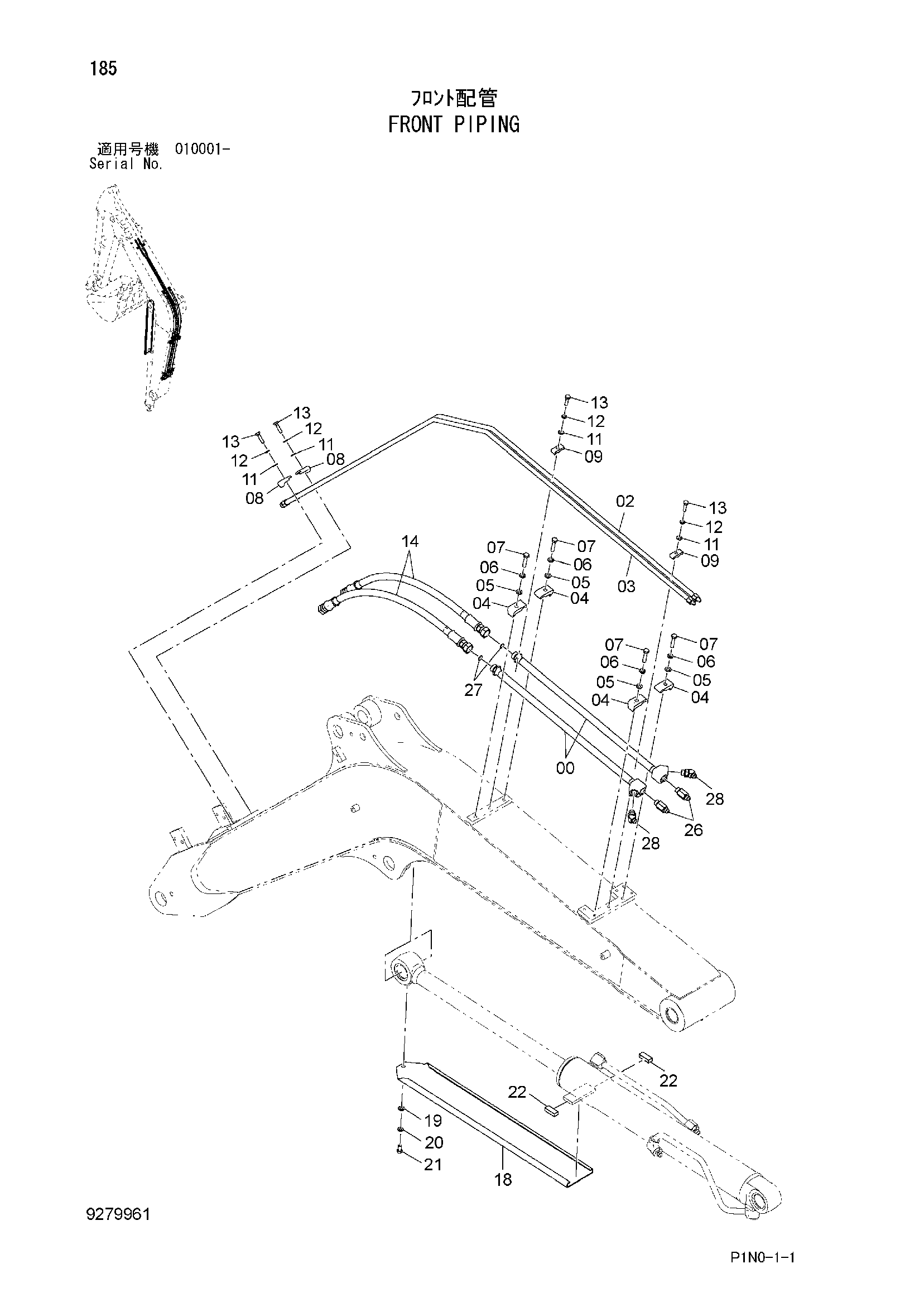

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768250 | Трубка | 2 |
| 02 | 8114660 | Трубка | 1 |
| 03 | 8114661 | Трубка | 1 |
| 04 | 4190126 | Хомут трубки | 4 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J921255 | Болт | 4 |
| 08 | 4190124 | Хомут трубки | 2 |
| 09 | 4633950 | Хомут трубки | 2 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J901040 | Болт | 4 |
| 14 | 4672974 | Шланг | 2 |
| 18 | 3110697 | Крышка гидроцилиндр. | 1 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | A590912 | Пружинная шайба | 1 |
| 21 | J921225 | Болт | 1 |
| 22 | 4352044 | Резиновая прокладка | 2 |
| 26 | 4276940 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | A852244 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
