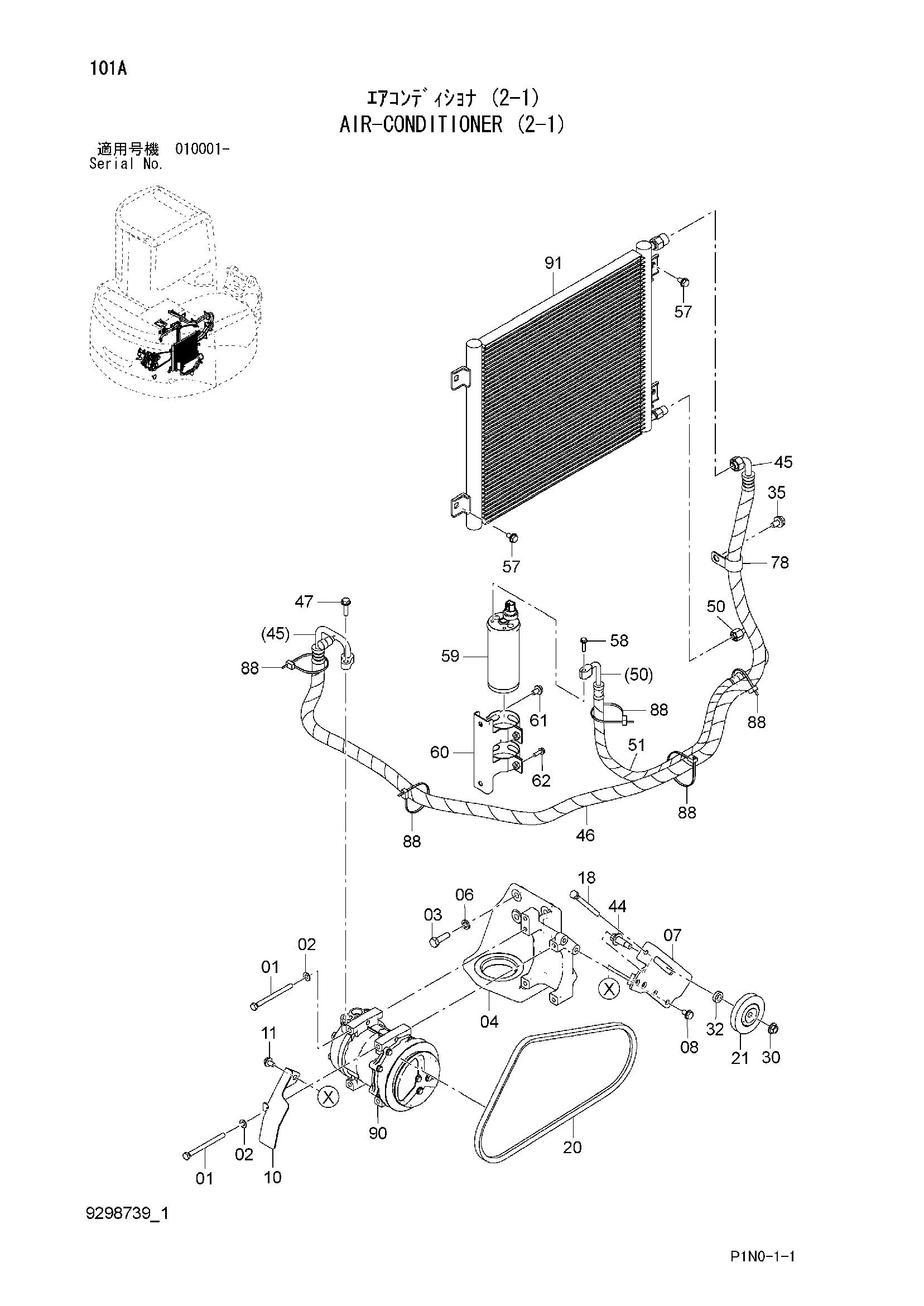

Кондиционер (2-1) — HITACHI ZX60USB-3F
Заводская схема «Кондиционер (2-1)» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J900800 | Болт | 4 |
| 02 | A590108 | Плоская шайба | 4 |
| 03 | J921035 | Болт | 4 |
| 04 | 2054348 | Кронштейн | 1 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 9767823 | Кронштейн | 1 |
| 08 | J260816 | Болт с шайбой | 2 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 8109046 | Крышка | 1 |
| 11 | J260816 | Болт с шайбой | 2 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 18 | 4635845 | Болт регулировочный | 1 |
| 20 | 4669292 | Ремень V | 1 |
| 21 | 4615808 | Шкив | 1 |
| 30 | 4681459 | Гайка | 1 |
| 32 | 4681458 | Втулка | 1 |
| 35 | J271020 | Болт с шайбой | 1 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 44 | 4681457 | Вал | 1 |
| 45 | 4673439 | Шланг радиатора | 1 |
| 46 | 4673435 | Трубка корругатед | 1 |
| 47 | J260830 | Болт с шайбой | 1 |
| 47A | J900830 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 50 | 4673440 | Шланг радиатора | 1 |
| 51 | 4327293 | Защитный кожух | 1 |
| 57 | J260816 | Болт с шайбой | 4 |
| 57A | J900816 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 58 | J260625 | Болт с шайбой | 1 |
| 58A | J900625 | Болт | 1 |
| 58B | A590106 | Плоская шайба | 1 |
| 59 | 4615806 | Осушитель | 1 |
| 60 | 4692996 | Кронштейн | 1 |
| 61 | J260816 | Болт с шайбой | 2 |
| 61A | J900816 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 62 | J260620 | Болт с шайбой | 2 |
| 62A | J900620 | Болт | 1 |
| 62B | A590106 | Плоская шайба | 1 |
| 78 | 4190263 | Зажим | 1 |
| 88 | 4055312 | Ленточный зажим | 5 |
| 90 | 4674027 | Компрессор | 1 |
| 91 | 4674032 | Конденсатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
