Наклон устройство — HITACHI ZX60USB-3F

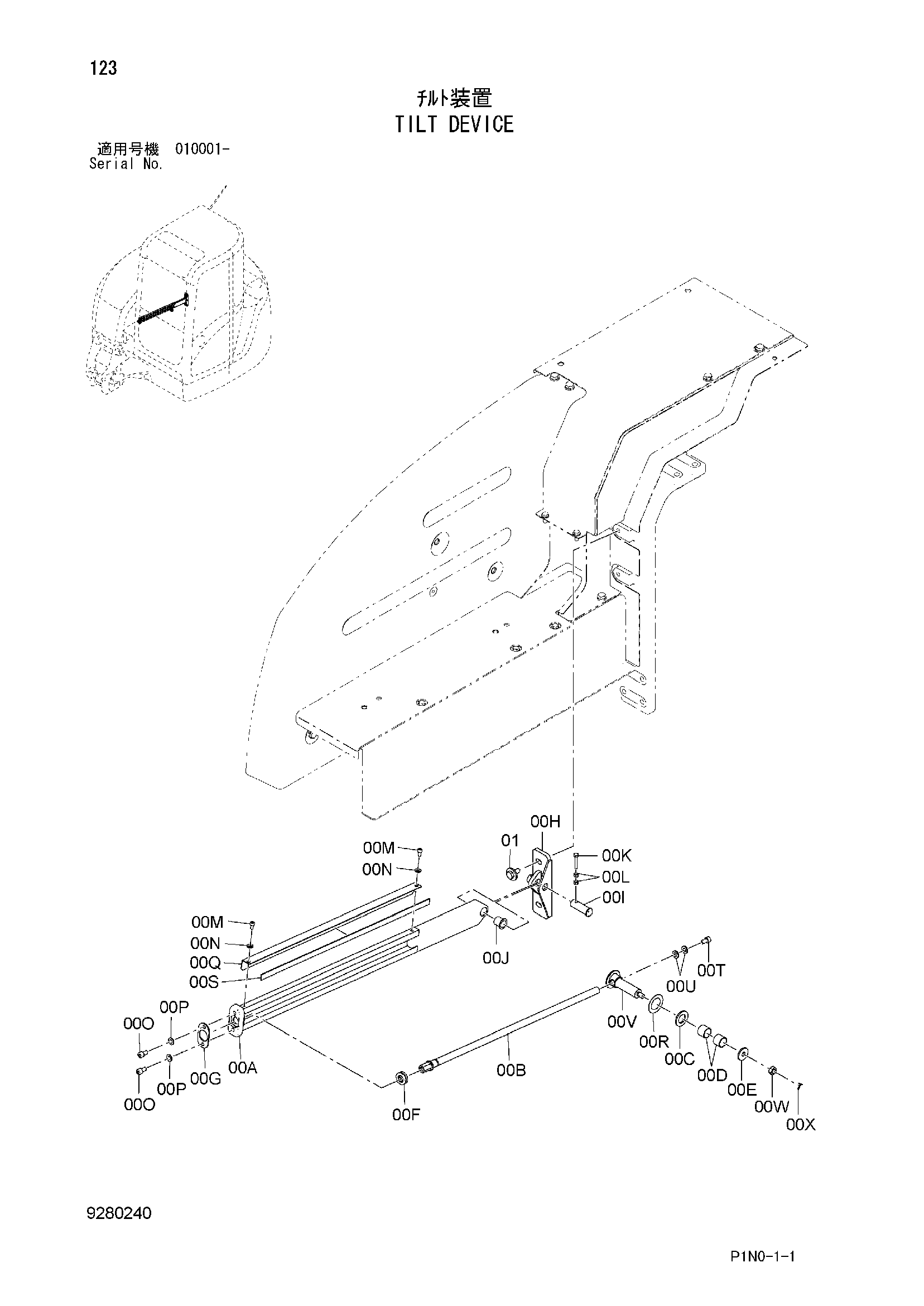

Заводская схема «Наклон устройство» для HITACHI ZX60USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9280241 | Тилтдевикеасс'й | 1 |
| 00A | 8098709 | Кронштейн | 1 |
| 00B | 9763444 | Болт | 1 |
| 00C | A590122 | Плоская шайба | 1 |
| 00D | 4627409 | Втулка | 2 |
| 00E | J217083 | Шайба | 1 |
| 00F | 4627407 | Подшипник: шарик | 1 |
| 00G | 4627411 | Пластина | 1 |
| 00H | 7053314 | Кронштейн | 1 |
| 00I | 4673283 | Палец | 1 |
| 00J | 4627414 | Втулка | 1 |
| 00K | J900635 | Болт | 1 |
| 00L | J231106 | Гайка | 2 |
| 00M | J780612 | Болт с внутренним шестигранником | 2 |
| 00N | J222006 | Шайба | 2 |
| 00O | J780816 | Болт с внутренним шестигранником | 2 |
| 00P | A590108 | Плоская шайба | 2 |
| 00Q | 4635822 | Крышка | 1 |
| 00R | 4635824 | Шайба | 1 |
| 00S | 4635854 | Сиденье | 1 |
| 00T | J780816 | Болт с внутренним шестигранником | 1 |
| 00U | J222008 | Шайба | 2 |
| 00V | 3107842 | Палец | 1 |
| 00W | J950010 | Гайка | 1 |
| 00X | A762520 | Палец сприт | 1 |
| 01 | J281025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
