Ход рычаг трубопроводы (2) — HITACHI ZX60USB-3

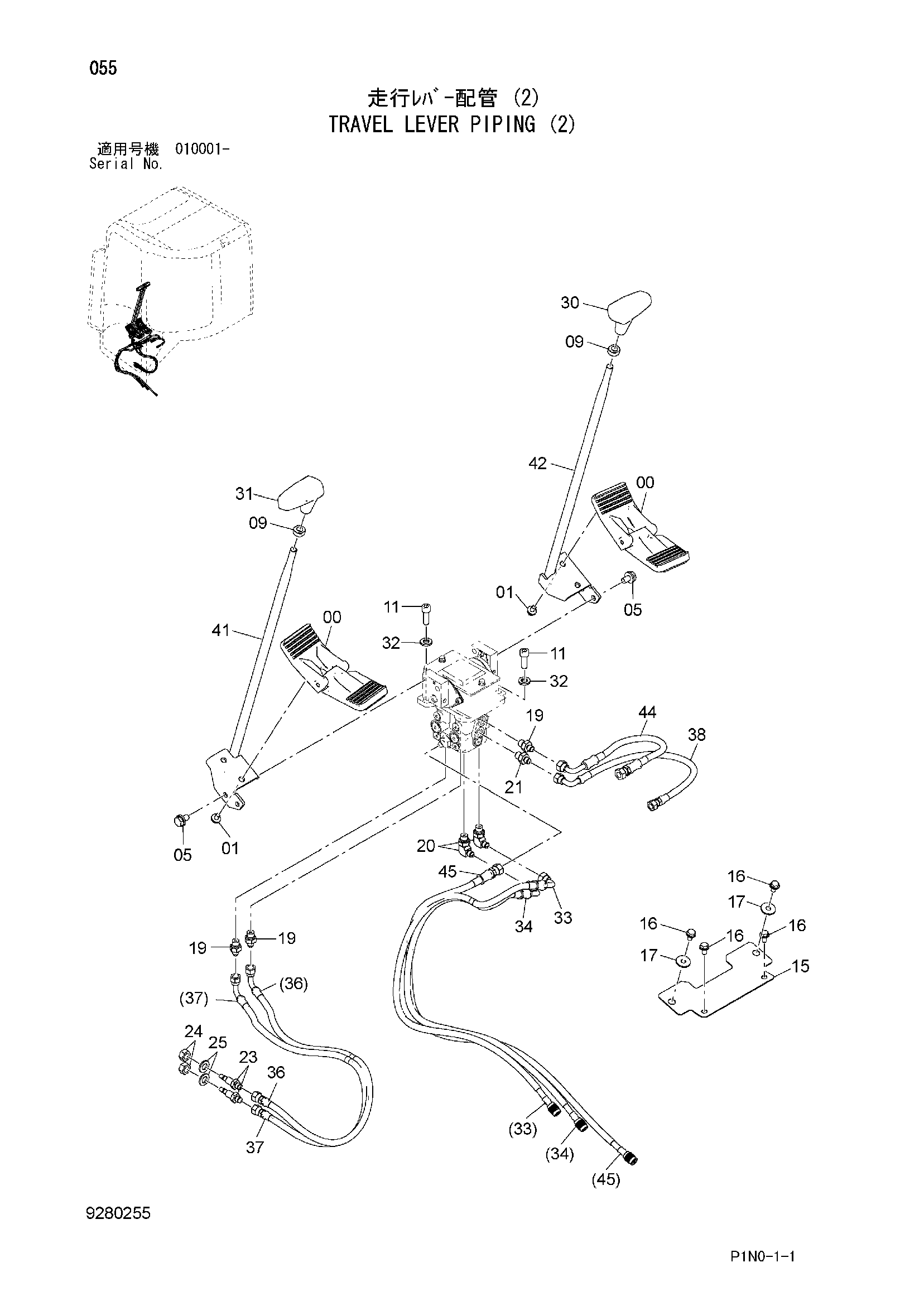

Заводская схема «Ход рычаг трубопроводы (2)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612246 | Педаль | 2 |
| 01 | J260814 | Болт с шайбой | 4 |
| 01A | J900814 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 05 | J271020 | Болт с шайбой | 4 |
| 05A | J901020 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | 4424185 | Гайка | 2 |
| 11 | J781030 | Болт с внутренним шестигранником | 2 |
| 15 | 4673013 | Крышка | 1 |
| 16 | J260816 | Болт с шайбой | 4 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 17 | 4338215 | Шайба | 2 |
| 19 | A852122 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4652862 | Фильтр | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4653496 | Адаптер | 2 |
| 24 | J950012 | Гайка | 2 |
| 25 | A590112 | Плоская шайба | 2 |
| 30 | 2051176 | Рукоятка | 1 |
| 31 | 2051177 | Рукоятка | 1 |
| 32 | J222010 | Шайба | 2 |
| 33 | 4677644 | Шланг (V1) | 1 |
| 34 | 4677645 | Шланг (V4) | 1 |
| 36 | 4677557 | Пластиковый шланг (V2) | 1 |
| 37 | 4677569 | Пластиковый шланг (V3) | 1 |
| 38 | 4677570 | Пластиковый шланг (VP) | 1 |
| 41 | 7053867 | Рычаг (левый) | 1 |
| 42 | 7053868 | Рычаг (правый) | 1 |
| 44 | 4680176 | Шланг | 1 |
| 45 | 4680177 | Шланг (V5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
