Дополнительный трубопроводы (стрела) — HITACHI ZX60USB-3

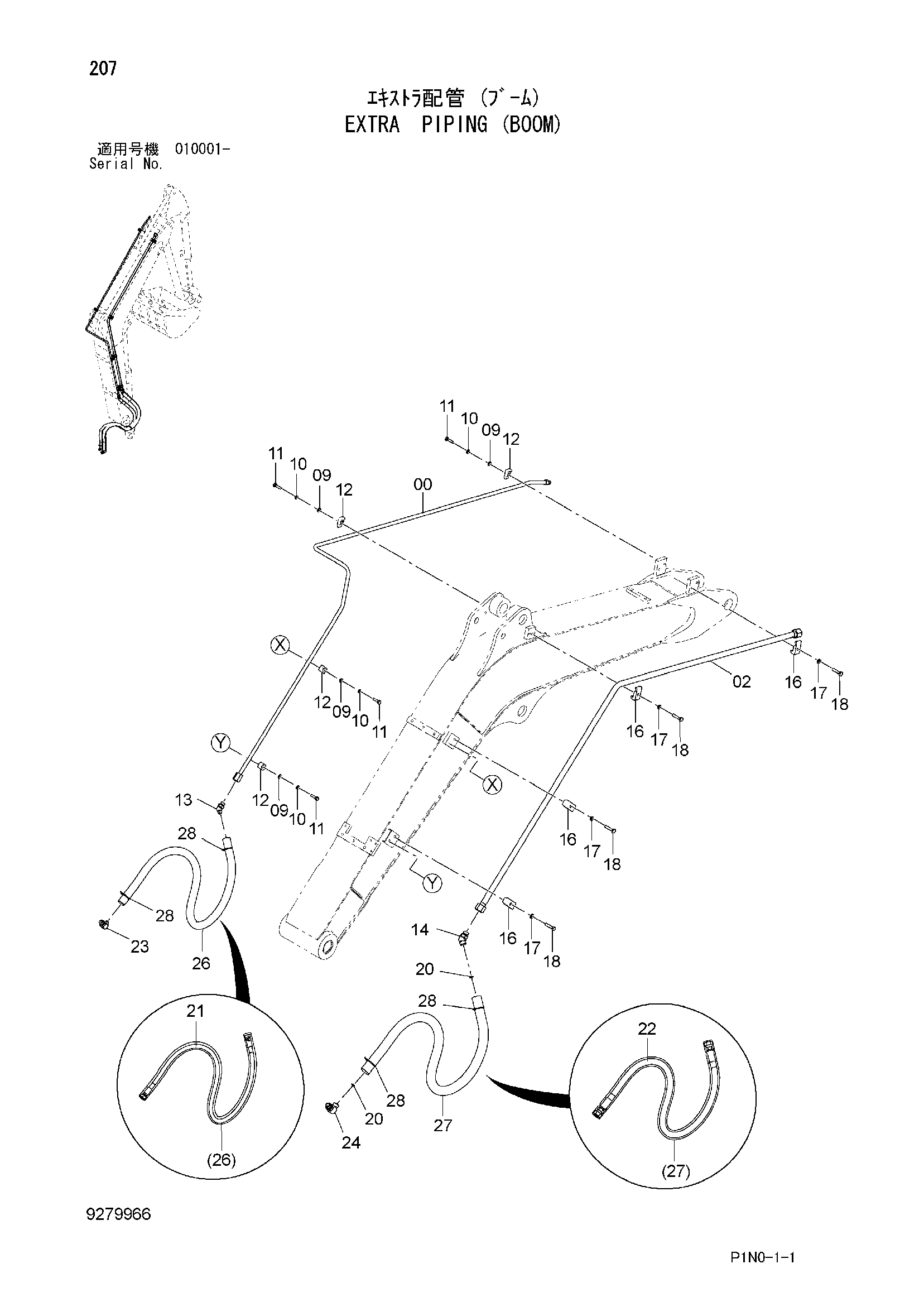

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110274 | Трубка | 1 |
| 02 | 8114140 | Трубка | 1 |
| 09 | A590110 | Плоская шайба | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J901040 | Болт | 4 |
| 12 | 4190124 | Хомут трубки | 4 |
| 13 | A852244 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4190126 | Хомут трубки | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | J921255 | Болт | 4 |
| 20 | 4187308 | Уплотнительное кольцо | 2 |
| 21 | 4685546 | Шланг | 1 |
| 22 | 4681280 | Шланг | 1 |
| 23 | A852344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A853366 | Угловой штуцер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4680611 | Защита шланга | 1 |
| 27 | 4681281 | Защита шланга | 1 |
| 28 | 4326365 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
