Гидроцилиндр поворота отвала — HITACHI ZX60USB-3

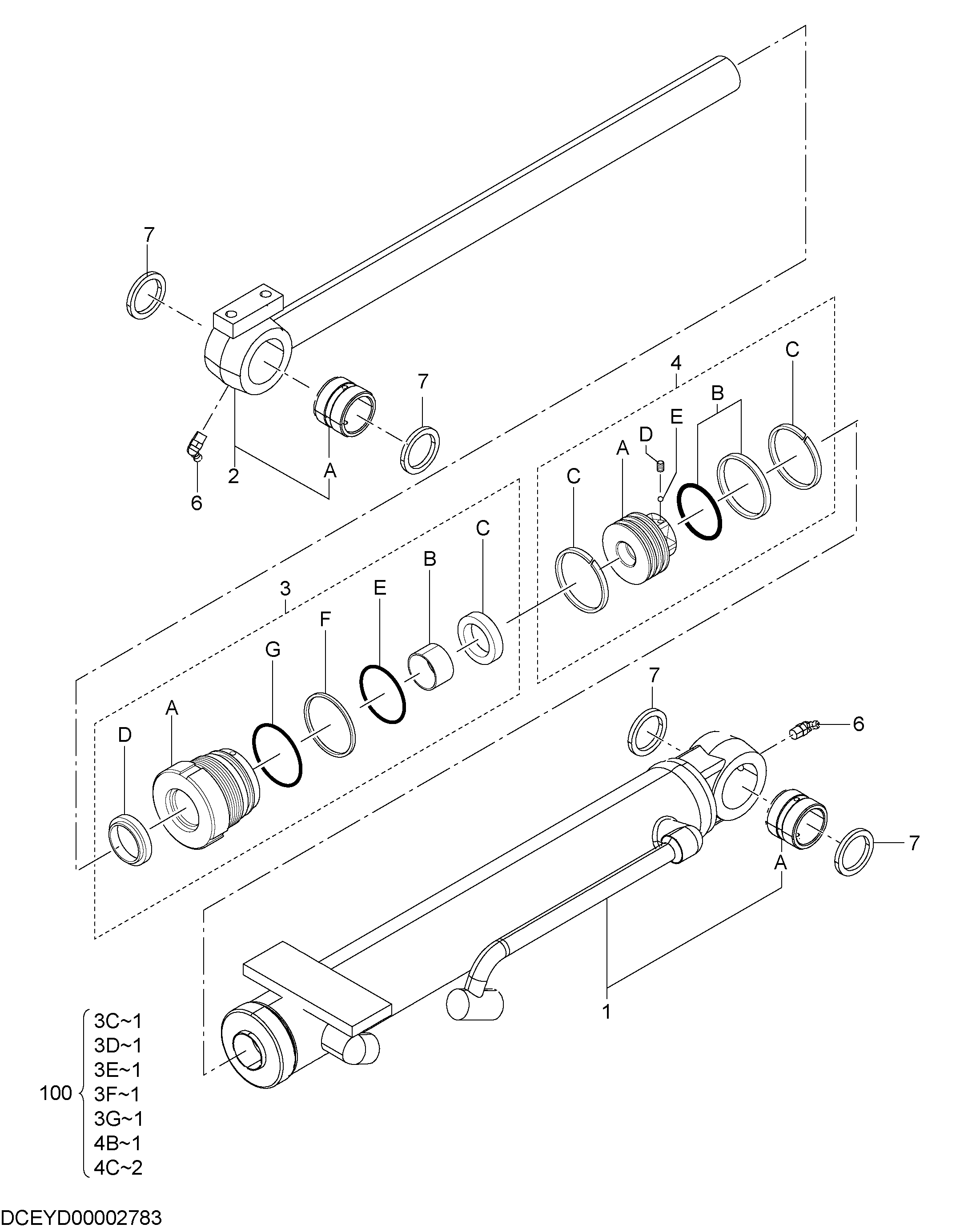

Заводская схема «Гидроцилиндр поворота отвала» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YD00002783 | Гидроцилиндр. угол | 1 | |
| 1 | XB00002158 | Труба гидроцилиндра | 1 |
| 1A | 0495301 | Втулка пальца | 1 |
| 2 | XB00002159 | Шток поршня | 1 |
| 2A | 0495301 | Втулка пальца | 1 |
| 3 | 0948111 | Головка гидроцилиндра | 1 |
| 3A | 0948112 | Головка гидроцилиндра | 1 |
| 3B | 1153502 | Втулка | 1 |
| 3C | 0481202 | U-образная манжета | 1 |
| 3D | 0658606 | Грязесъёмное кольцо | 1 |
| 3E | 0658607 | Уплотнительное кольцо | 1 |
| 3F | XB00002160 | Опорное кольцо | 1 |
| 3G | 0656707 | Уплотнительное кольцо | 1 |
| 4 | 0892007 | Поршень | 1 |
| 4A | 0892010 | Поршень | 1 |
| 4B | 0495007 | Кольцо уплотнение в сборе | 1 |
| 4C | 1102802 | Направляющее кольцо | 2 |
| 4D | 0478720 | Установочный винт | 1 |
| 4E | 0478719 | Стальной шарик | 1 |
| 6 | 1195204 | Пресс-маслёнка | 2 |
| 7 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4614062 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
