Отвал детали (PA отвал) — HITACHI ZX60USB-3

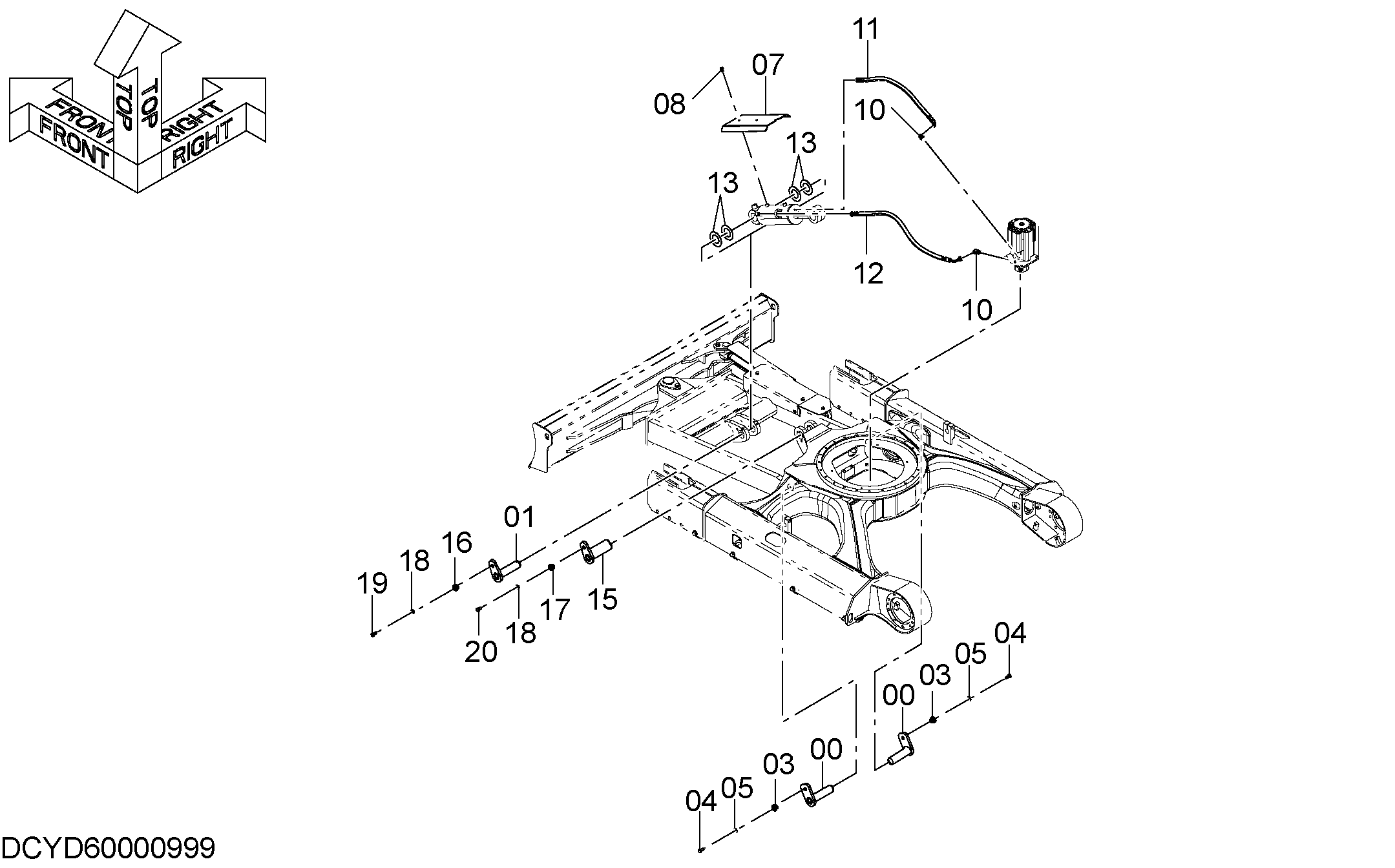

Заводская схема «Отвал детали (PA отвал)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767690 | Палец | 2 |
| 01 | 9768206 | Палец | 1 |
| 03 | 4339355 | Втулка | 2 |
| 04 | J901440 | Болт | 2 |
| 05 | A590914 | Пружинная шайба | 2 |
| 07 | 3110690 | Крышка | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A852233 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | YD00002815 | Шланг | 1 |
| 12 | YD00002816 | Шланг | 1 |
| 13 | 4353679 | Регулировочная шайба | 4 |
| 15 | 9769804 | Палец | 1 |
| 16 | 4339356 | Втулка | 1 |
| 17 | 4349716 | Втулка | 1 |
| 18 | A590916 | Пружинная шайба | 2 |
| 19 | J901645 | Болт | 1 |
| 20 | J901640 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
