Радиатор крышка — HITACHI ZX60USB-3

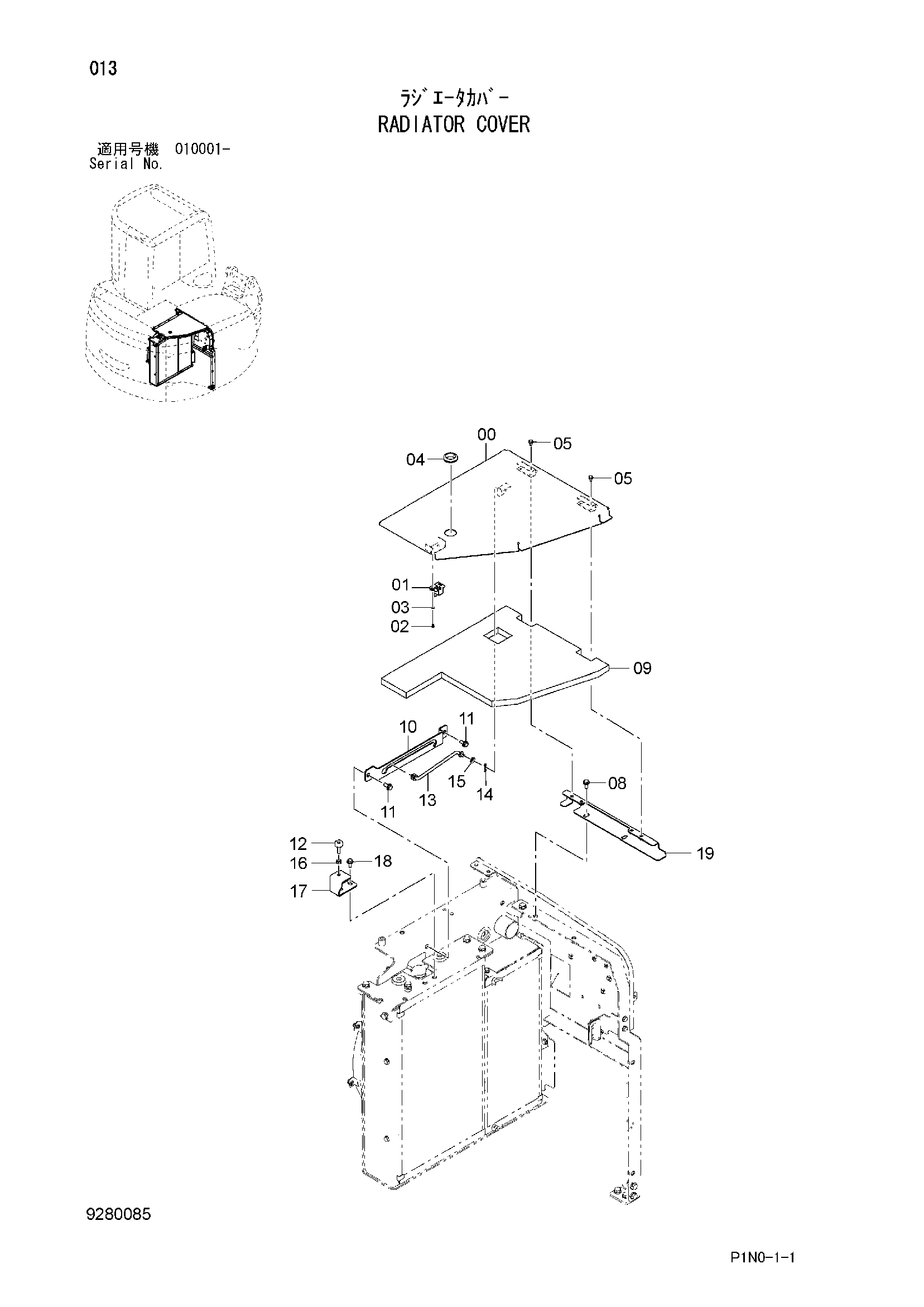

Заводская схема «Радиатор крышка» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053216 | Крышка | 1 |
| 01 | 4476561 | Защёлка | 1 |
| 02 | M430410 | Винт | 2 |
| 03 | A590104 | Плоская шайба | 2 |
| 04 | 94-2810 | Резиновая втулка | 1 |
| 05 | J260612 | Болт с шайбой | 4 |
| 05A | J900612 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4677712 | Резиновая прокладка | 1 |
| 10 | 4672933 | Кронштейн | 1 |
| 11 | J260820 | Болт с шайбой | 2 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4288390 | Ограничитель | 1 |
| 13 | 9768236 | Стойка | 1 |
| 14 | 4022697 | Стопорный палец | 1 |
| 15 | A590108 | Плоская шайба | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | 9769794 | Кронштейн | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 9768216 замена: 9770570 | Кронштейн | 1 |
| 19 | 9770570 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
