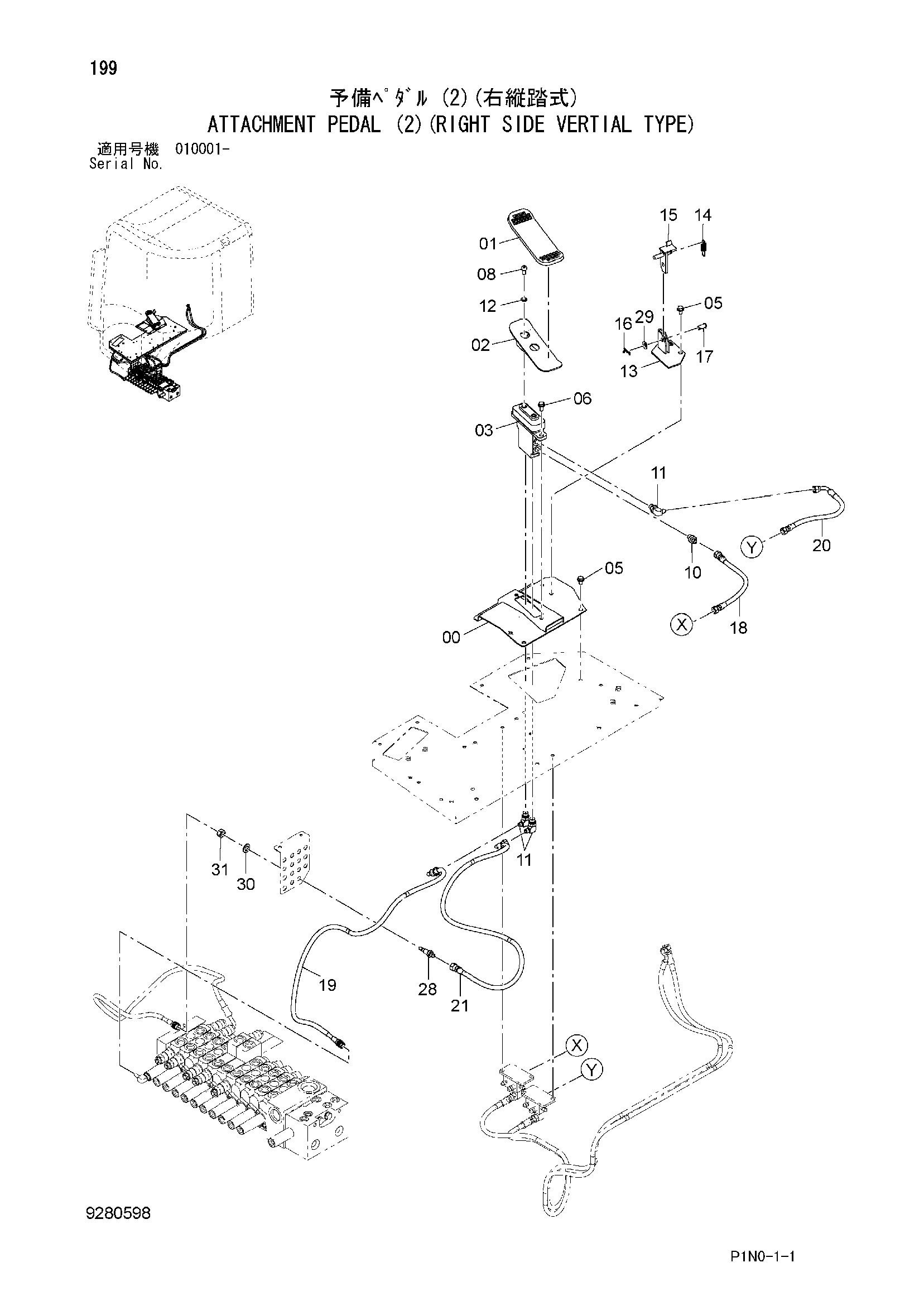

Навесное оборудование педаль (2)(правый боковой вертиал тип) — HITACHI ZX60USB-3
Заводская схема «Навесное оборудование педаль (2)(правый боковой вертиал тип)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110446 | Крышка | 1 |
| 01 | 4340159 | Крышка | 1 |
| 02 | 8100740 | Педаль | 1 |
| 03 | 4607487 | Пилотный клапан | 1 |
| 05 | J260816 | Болт с шайбой | 6 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | J780816 | Болт с внутренним шестигранником | 2 |
| 10 | 4652862 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | 8100659 | Кронштейн | 1 |
| 14 | 4279604 | Пружина | 1 |
| 15 | 8074912 | Ограничитель | 1 |
| 16 | 4476860 | Стопорный палец | 1 |
| 17 | 4287795 | Палец | 1 |
| 18 | 4673641 | Пластиковый шланг (YP) | 1 |
| 19 | 4673635 | Шланг (Y2) | 1 |
| 20 | 4673638 | Пластиковый шланг (YT) | 1 |
| 21 | 4673639 | Пластиковый шланг (Y1) | 1 |
| 28 | 4653496 | Адаптер | 1 |
| 29 | A590110 | Плоская шайба | 1 |
| 30 | A590112 | Плоская шайба | 1 |
| 31 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
