Радиатор (1) — HITACHI ZX60USB-3

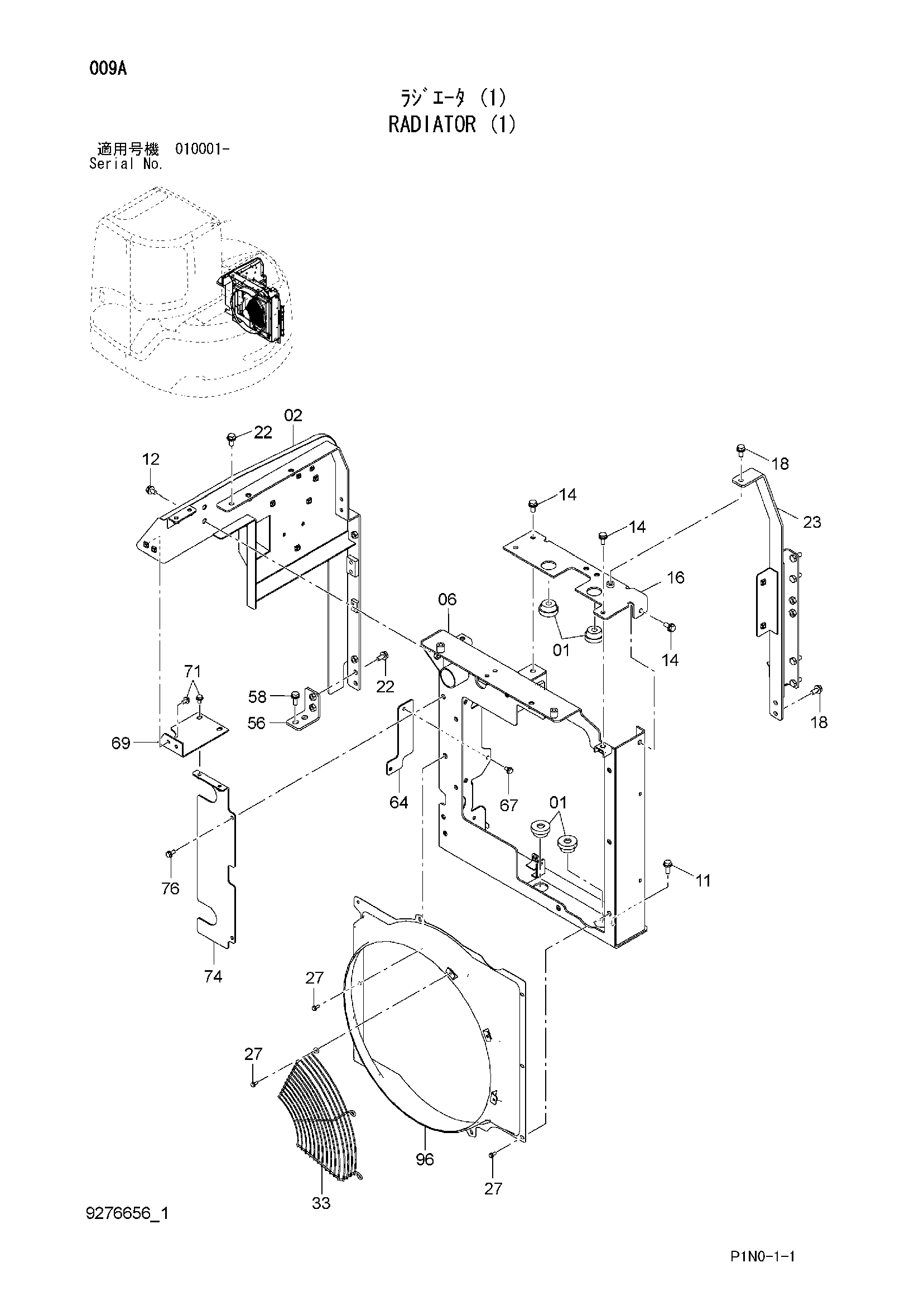

Заводская схема «Радиатор (1)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4402635 | Резиновая подушка | 4 |
| 02 | 6025989 замена: 6027000 | Кронштейн | 1 |
| 02 | 6027000 замена: 9770570 | Кронштейн | 1 |
| 06 | 5011960 | Кронштейн | 1 |
| 11 | J271030 | Болт с шайбой | 3 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8113634 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 3 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 3 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 7053327 | Кронштейн | 1 |
| 27 | J260616 | Болт с шайбой | 11 |
| 27A | J900616 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 33 | 7054485 | Защита вентилятор | 1 |
| 56 | 9770441 | Кронштейн | 1 |
| 58 | J271030 | Болт с шайбой | 2 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 64 | 8111855 | Крышка | 1 |
| 67 | J260816 | Болт с шайбой | 2 |
| 67A | J900816 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 69 | 4678560 | Крышка | 1 |
| 71 | J260816 | Болт с шайбой | 4 |
| 71A | J900816 | Болт | 1 |
| 71B | A590108 | Плоская шайба | 1 |
| 74 | 8111854 | Крышка | 1 |
| 76 | J260820 | Болт с шайбой | 2 |
| 76A | J900820 | Болт | 1 |
| 76B | A590108 | Плоская шайба | 1 |
| 96 | 6026687 | Кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
