Гусеница трубопроводы (PA отвал) — HITACHI ZX60USB-3

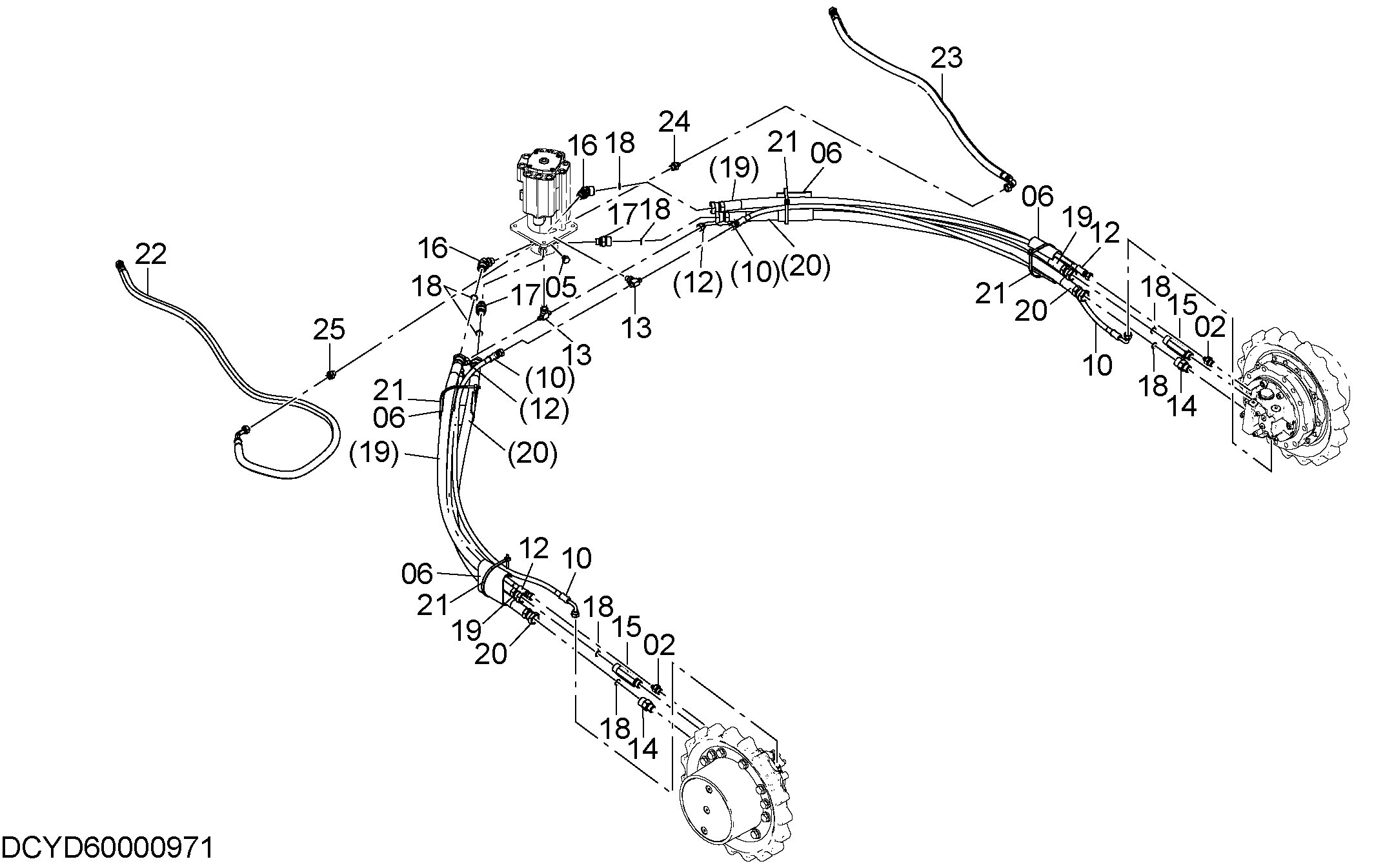

Заводская схема «Гусеница трубопроводы (PA отвал)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852132 | Адаптер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A885002 | Пробка | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4279255 | Крышка | 4 |
| 10 | YD00002782 | Шланг | 2 |
| 12 | 4720598 | Шланг | 2 |
| 13 | A852522 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4640545 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4640546 | Адаптер | 2 |
| 16 | 4640537 | Угловой штуцер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4640544 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4640533 | Уплотнительное кольцо | 8 |
| 19 | YD00002895 | Шланг | 2 |
| 20 | 4681294 | Шланг | 2 |
| 21 | 4323613 | Ленточный зажим | 4 |
| 22 | YD00003830 | Шланг | 1 |
| 23 | YD00003829 | Шланг | 1 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4276965 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
