PA отвал рычаг (1) — HITACHI ZX60USB-3

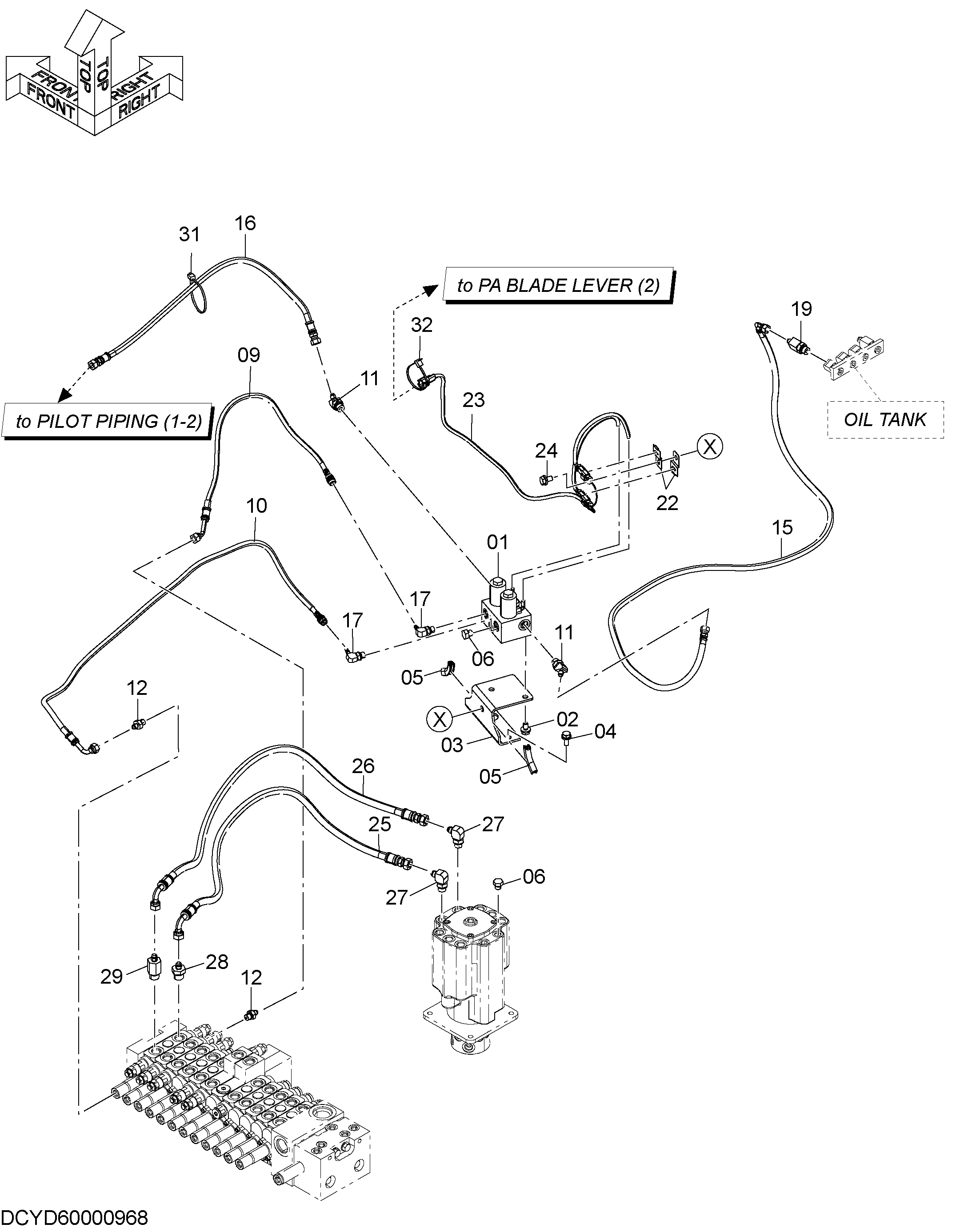

Заводская схема «PA отвал рычаг (1)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607613 | Электромагнитный клапан | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YD40000049 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4625548 | Амортизатор | 2 |
| 06 | A885002 | Пробка | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 09 | YD00002730 | Шланг | 1 |
| 10 | YD00002729 | Шланг | 1 |
| 11 | A852232 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852122 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 15 | YD00002732 | Шланг | 1 |
| 16 | YD00002731 | Шланг | 1 |
| 17 | 4467375 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852432 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4610592 | Кронштейн | 2 |
| 23 | YD00002904 | Жгут проводов | 1 |
| 24 | J271020 | Болт с шайбой | 1 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | YD00002784 | Шланг | 1 |
| 26 | YD00002785 | Шланг | 1 |
| 27 | A852333 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852143 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4276967 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 32 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
