PRE фильтр <3F> — HITACHI ZX60USB-3

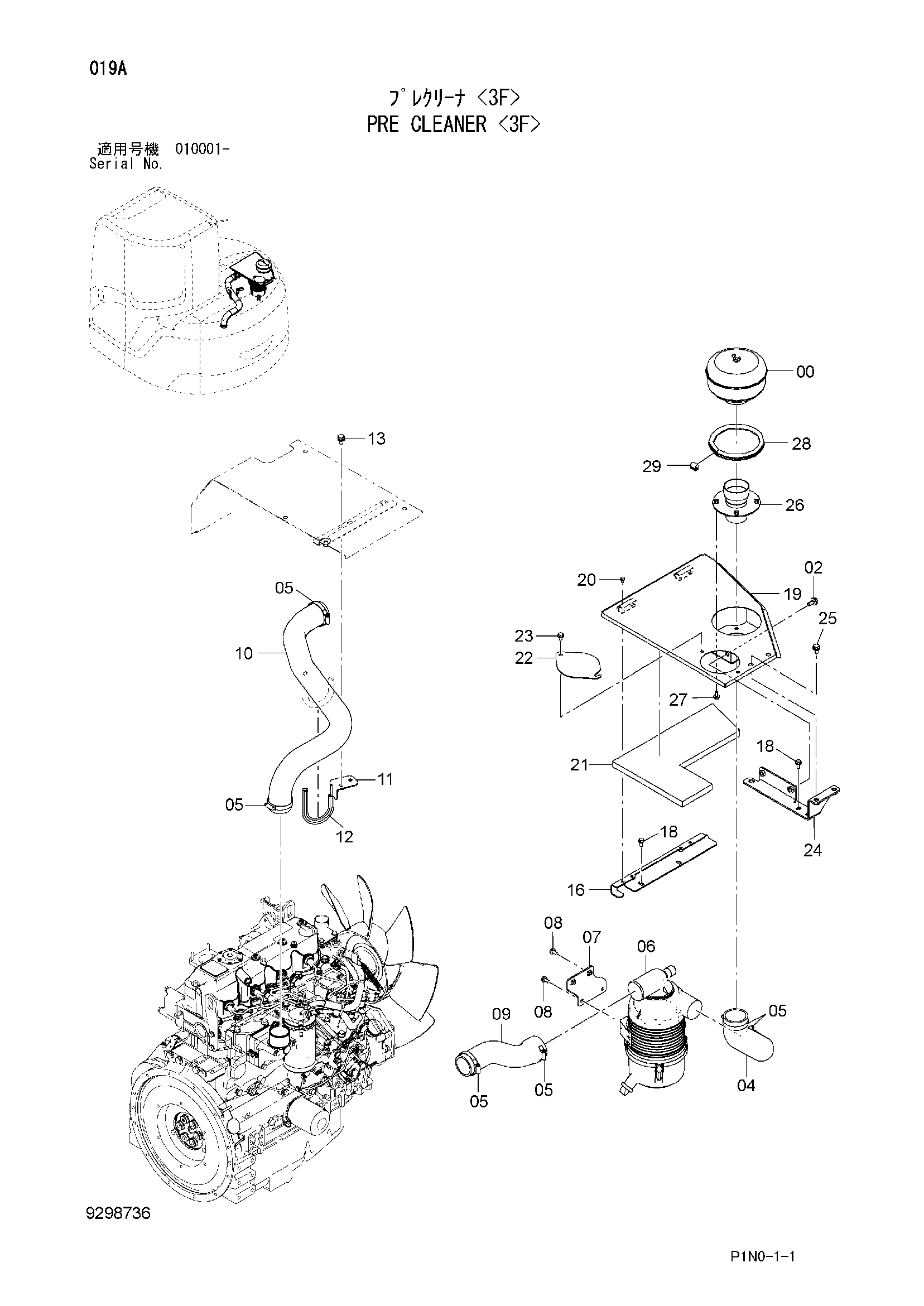

Заводская схема «PRE фильтр <3F>» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 984206 | Фильтр PRE | 1 |
| 00A | 990961 | Дуст-коллектор | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4694778 | Воздушный шланг | 1 |
| 05 | 4504491 | Хомут шланга | 6 |
| 06 | 4694777 | Фильтр воздушный | 1 |
| 07 | 9767686 | Кронштейн | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4667250 | Воздушный шланг | 1 |
| 10 | 3109943 | Воздушный шланг | 1 |
| 11 | 9769063 | Кронштейн | 1 |
| 12 | 4635509 | Топливный шланг | 1 |
| 13 | J271020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 9770570 | Кронштейн | 1 |
| 18 | J260820 | Болт с шайбой | 4 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 7056201 | Крышка | 1 |
| 20 | J260612 | Болт с шайбой | 4 |
| 20A | J900612 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 21 | 4694780 | Резиновая прокладка | 1 |
| 22 | 4694779 | Крышка | 1 |
| 23 | J260816 | Болт с шайбой | 2 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 24 | 8116945 | Кронштейн | 1 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9770576 | Трубка впускной | 1 |
| 27 | J260820 | Болт с шайбой | 4 |
| 27A | J900820 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | 4697014 | Уплотнитель | 1 |
| 29 | 4697311 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
