Основные гидролинии (1-1) — HITACHI ZX60USB-3

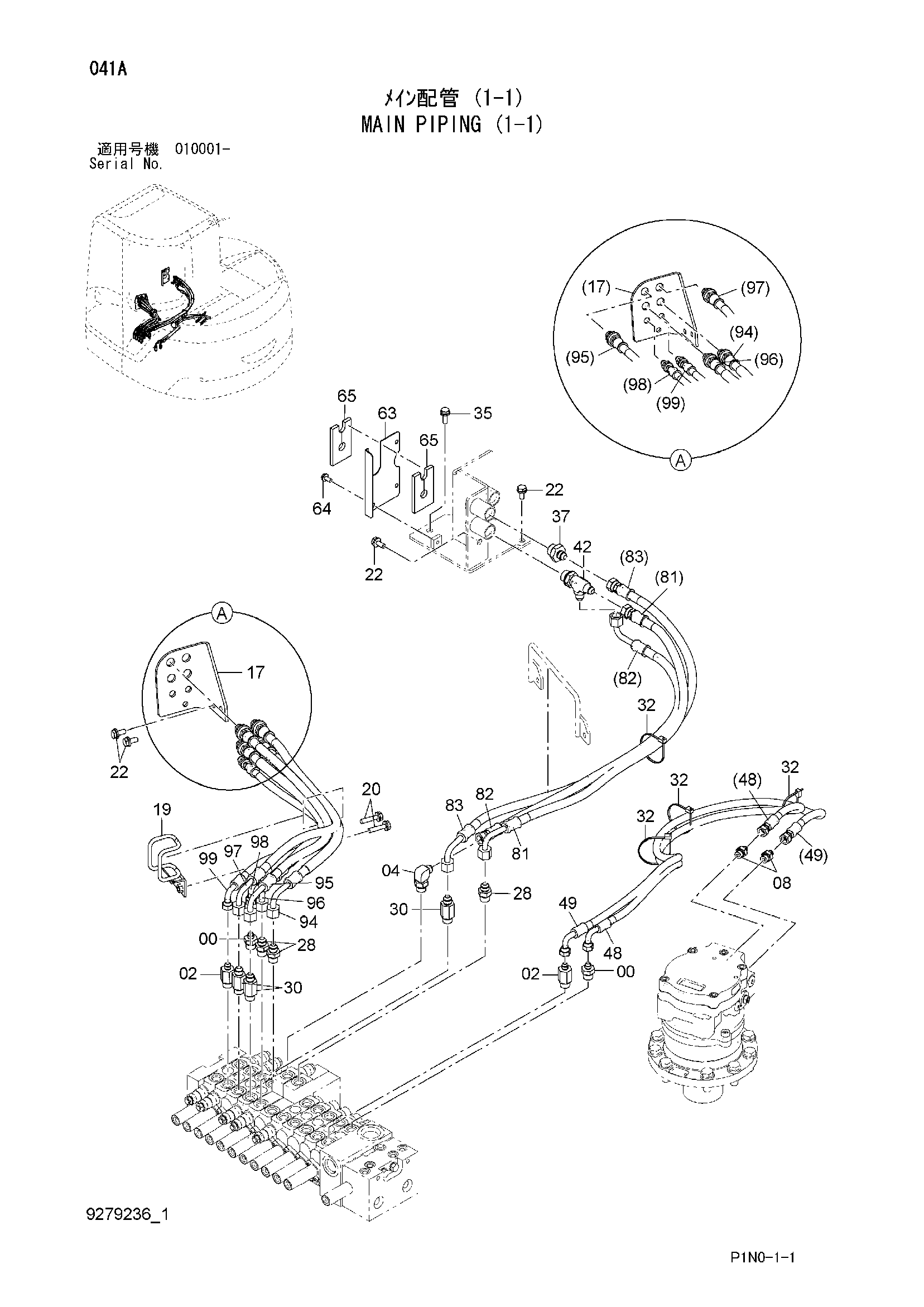

Заводская схема «Основные гидролинии (1-1)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4276967 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 3110730 | Кронштейн | 1 |
| 19 | 9768975 | Направляющая шланг | 1 |
| 20 | J271045 | Болт с шайбой | 2 |
| 20A | J901045 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 28 | 4638063 | Адаптер | 3 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4638353 | Адаптер | 3 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 35 | J271030 | Болт с шайбой | 1 |
| 35A | J901030 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 4279302 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4673304 | Угловой штуцер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4685475 | Шланг (A1) | 1 |
| 49 | 4685476 | Шланг (B1) | 1 |
| 63 | 3110975 | Крышка | 1 |
| 64 | J260820 | Болт с шайбой | 3 |
| 64A | J900820 | Болт | 1 |
| 64B | A590108 | Плоская шайба | 1 |
| 65 | 4675029 | Резиновая прокладка | 2 |
| 81 | 4685485 | Шланг (A6, F8) | 1 |
| 82 | 4685486 | Шланг (A7, F8) | 1 |
| 83 | 4685487 | Шланг (B7, F7) | 1 |
| 94 | 4685498 | Шланг (A8, F2) | 1 |
| 95 | 4685499 | Шланг (B8, F6) | 1 |
| 96 | 4685500 | Шланг (A9, F5) | 1 |
| 97 | 4685501 | Шланг (B9, F3) | 1 |
| 98 | 4685502 | Шланг (A10, F4) | 1 |
| 99 | 4685503 | Шланг (B10, F1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
