Отвал рычаг (2) — HITACHI ZX60USB-3

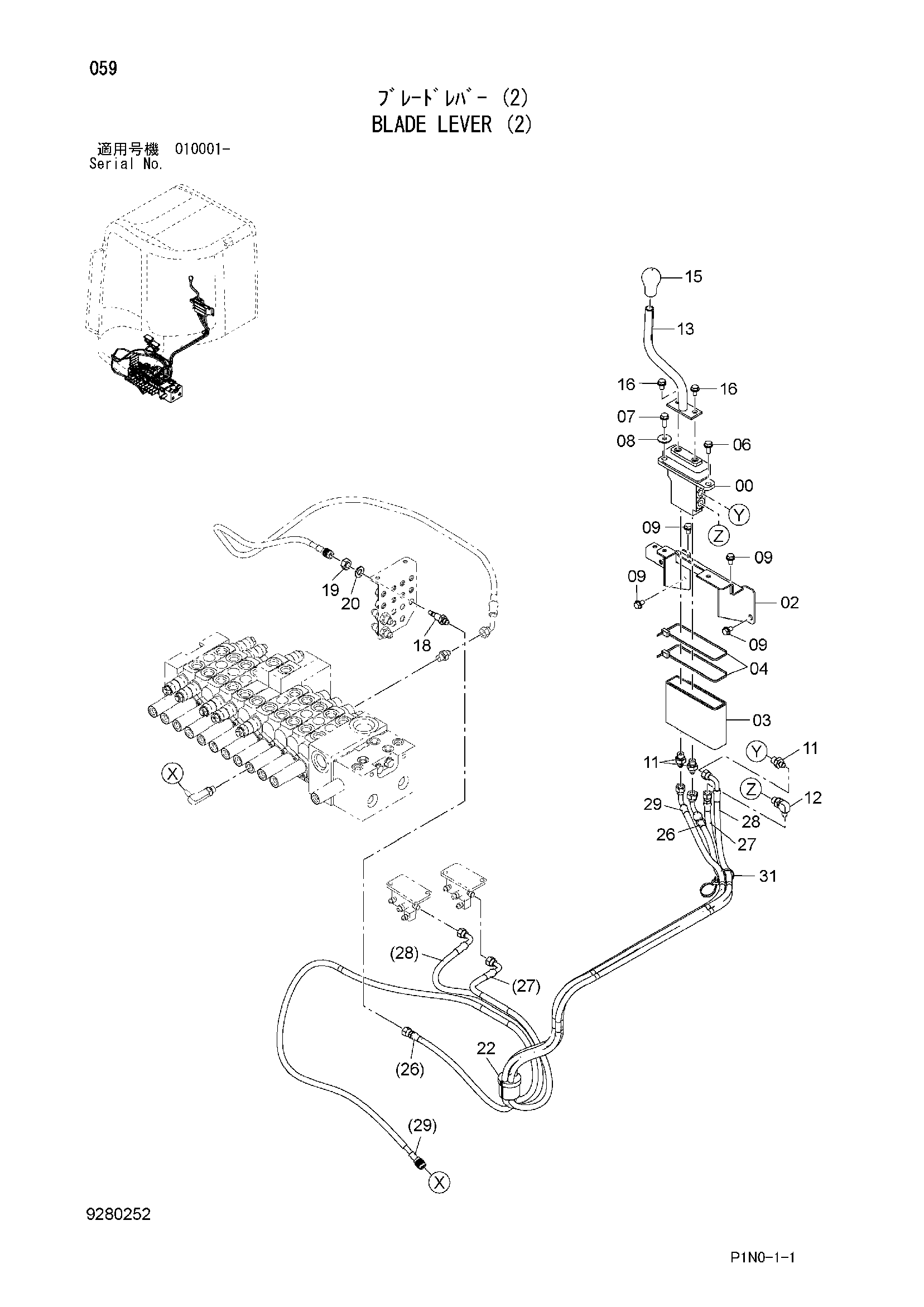

Заводская схема «Отвал рычаг (2)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 8110352 | Кронштейн | 1 |
| 03 | 4629329 | Стекловата | 1 |
| 04 | 4323613 | Ленточный зажим | 2 |
| 06 | J260820 | Болт с шайбой | 1 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J260825 | Болт с шайбой | 1 |
| 07A | J900825 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4338215 | Шайба | 1 |
| 09 | J260816 | Болт с шайбой | 4 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | A852122 | Адаптер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4652861 | Фильтр | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 8115014 | Рычаг | 1 |
| 15 | 4399121 | Рукоятка | 1 |
| 16 | J260816 | Болт с шайбой | 2 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 18 | 4653496 | Адаптер | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | A590112 | Плоская шайба | 1 |
| 22 | 4673255 | Резиновая прокладка | 1 |
| 26 | 4677555 | Пластиковый шланг (X1) | 1 |
| 27 | 4677556 | Пластиковый шланг (XP) | 1 |
| 28 | 4677642 | Пластиковый шланг (XT) | 1 |
| 29 | 4677643 | Шланг (X2) | 1 |
| 31 | 4371049 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
