Крышка (кондиционер) — HITACHI ZX60USB-3

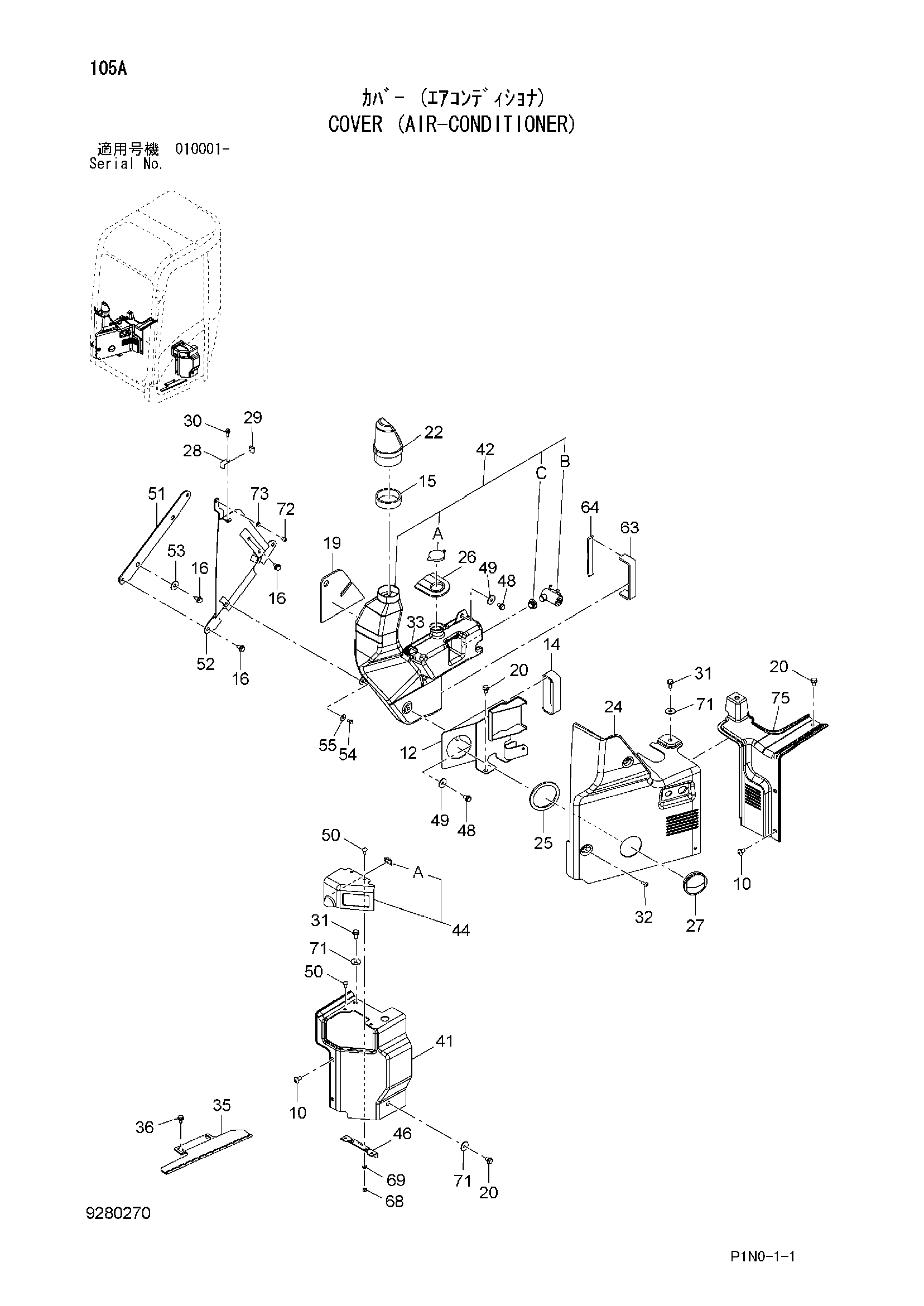

Заводская схема «Крышка (кондиционер)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | J650816 | Винт | 4 |
| 12 | 8110360 | Воздуховод | 1 |
| 14 | 4673284 | Резиновая прокладка | 1 |
| 15 | 4673285 | Резиновая прокладка | 1 |
| 16 | J260816 | Болт с шайбой | 10 |
| 16A | J900816 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 19 | 4637748 | Резиновая прокладка | 1 |
| 22 | 4632727 | Воздуховод | 1 |
| 24 | 4673320 | Крышка | 1 |
| 25 | 4627109 | Уплотнение | 1 |
| 26 | 9764373 | Резиновая прокладка | 1 |
| 27 | 4617533 | Решётка | 1 |
| 28 | 4631961 | Кронштейн | 1 |
| 29 | 4632742 | Резиновая прокладка | 1 |
| 30 | J680620 | Винт с шайбой | 1 |
| 31 | J260820 | Болт с шайбой | 1 |
| 31A | J900820 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | J650616 | Винт | 3 |
| 33 | 4055311 | Ленточный зажим | 1 |
| 35 | 3110727 | Пластина | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 41 | 4673316 | Крышка | 1 |
| 42 | 4673319 | Воздуховод | 1 |
| 42A | 4683668 | Колпачок | 1 |
| 42B | 4683677 | Гидромотор | 1 |
| 42C | 4683675 | Резиновая прокладка | 1 |
| 44 | 4680162 | Крышка | 1 |
| 44A | 4686543 | Магнит | 1 |
| 46 | 8112353 | Кронштейн | 1 |
| 48 | J260816 | Болт с шайбой | 2 |
| 48A | J900816 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4338215 | Шайба | 2 |
| 50 | J650614 | Винт | 4 |
| 51 | 8112584 | Кронштейн | 1 |
| 52 | 7054491 | Кронштейн | 1 |
| 53 | 4338215 | Шайба | 2 |
| 54 | J260612 | Болт с шайбой | 2 |
| 54A | J900612 | Болт | 1 |
| 54B | A590106 | Плоская шайба | 1 |
| 55 | 4466009 | Плоская шайба | 2 |
| 63 | 4683546 | Резиновая прокладка | 1 |
| 64 | 4683547 | Резиновая прокладка | 1 |
| 68 | M500605 | Гайка | 2 |
| 69 | A590106 | Плоская шайба | 2 |
| 71 | 4338215 | Шайба | 3 |
| 72 | J780612 | Болт с внутренним шестигранником | 1 |
| 73 | J222006 | Шайба | 1 |
| 75 | 4673317 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
