Пилотные гидролинии (1-1) — HITACHI ZX60USB-3

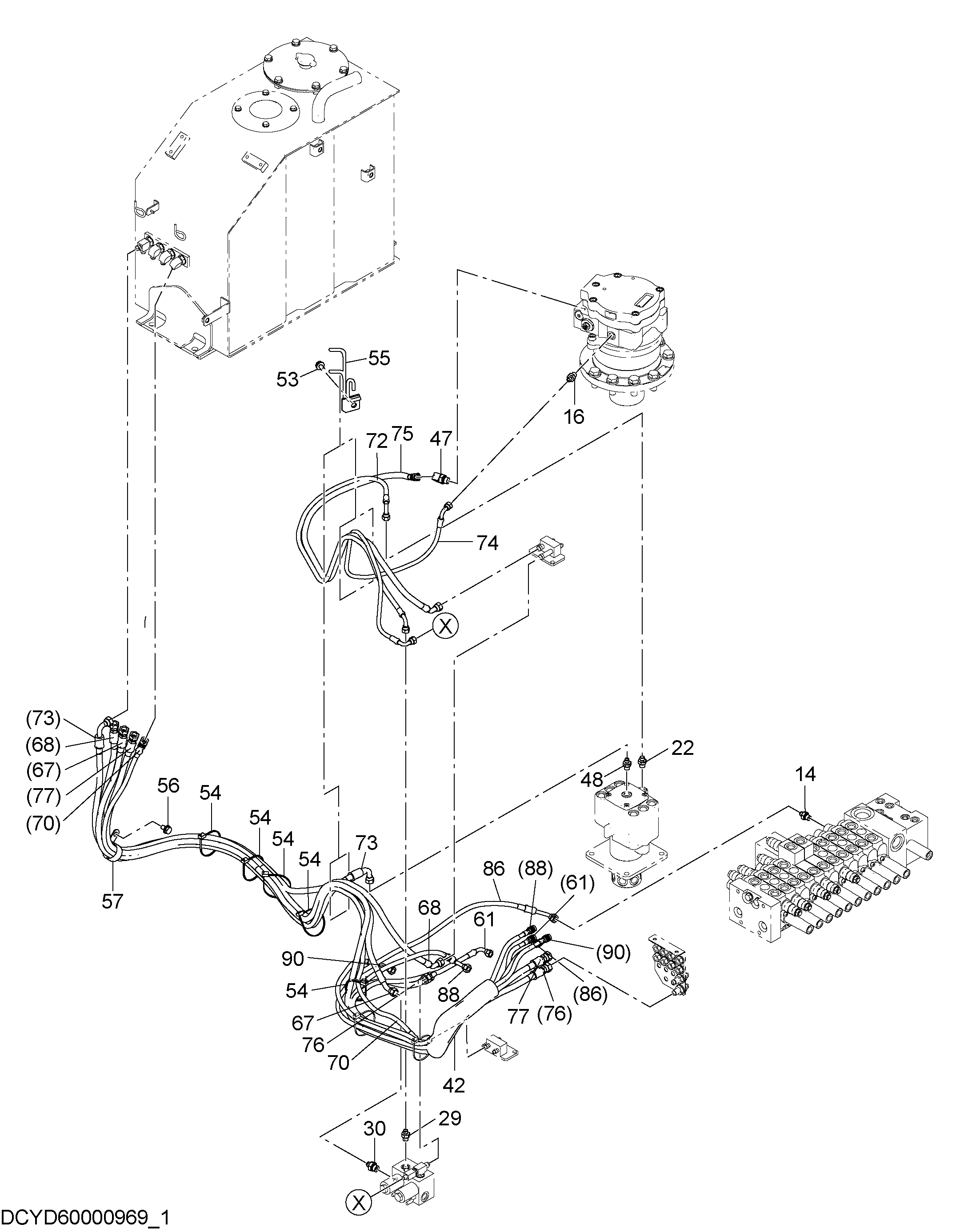

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852122 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4376631 | Защитный кожух | 1 |
| 47 | A852233 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852123 | Адаптер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 53 | J271020 | Болт с шайбой | 1 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 54 | 4055312 | Ленточный зажим | 5 |
| 55 | YD40001501 | Направляющая шланг | 1 |
| 56 | J271020 | Болт с шайбой | 1 |
| 56A | J901020 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | 4190291 | Зажим | 1 |
| 61 | 4676861 | Шланг | 1 |
| 67 | 4685509 | Шланг | 1 |
| 68 | 4720599 | Шланг | 1 |
| 70 | 4720601 | Шланг | 1 |
| 72 | 4685514 | Шланг | 1 |
| 73 | YD00002733 | Шланг | 1 |
| 74 | 4685516 | Шланг | 1 |
| 75 | 4720588 | Пластиковый шланг | 1 |
| 76 | 4685518 | Шланг | 1 |
| 77 | 4720603 | Шланг | 1 |
| 86 | 4685528 | Шланг | 1 |
| 88 | 4685530 | Шланг | 1 |
| 90 | 4685532 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
