Дверь — HITACHI ZX60USB-3

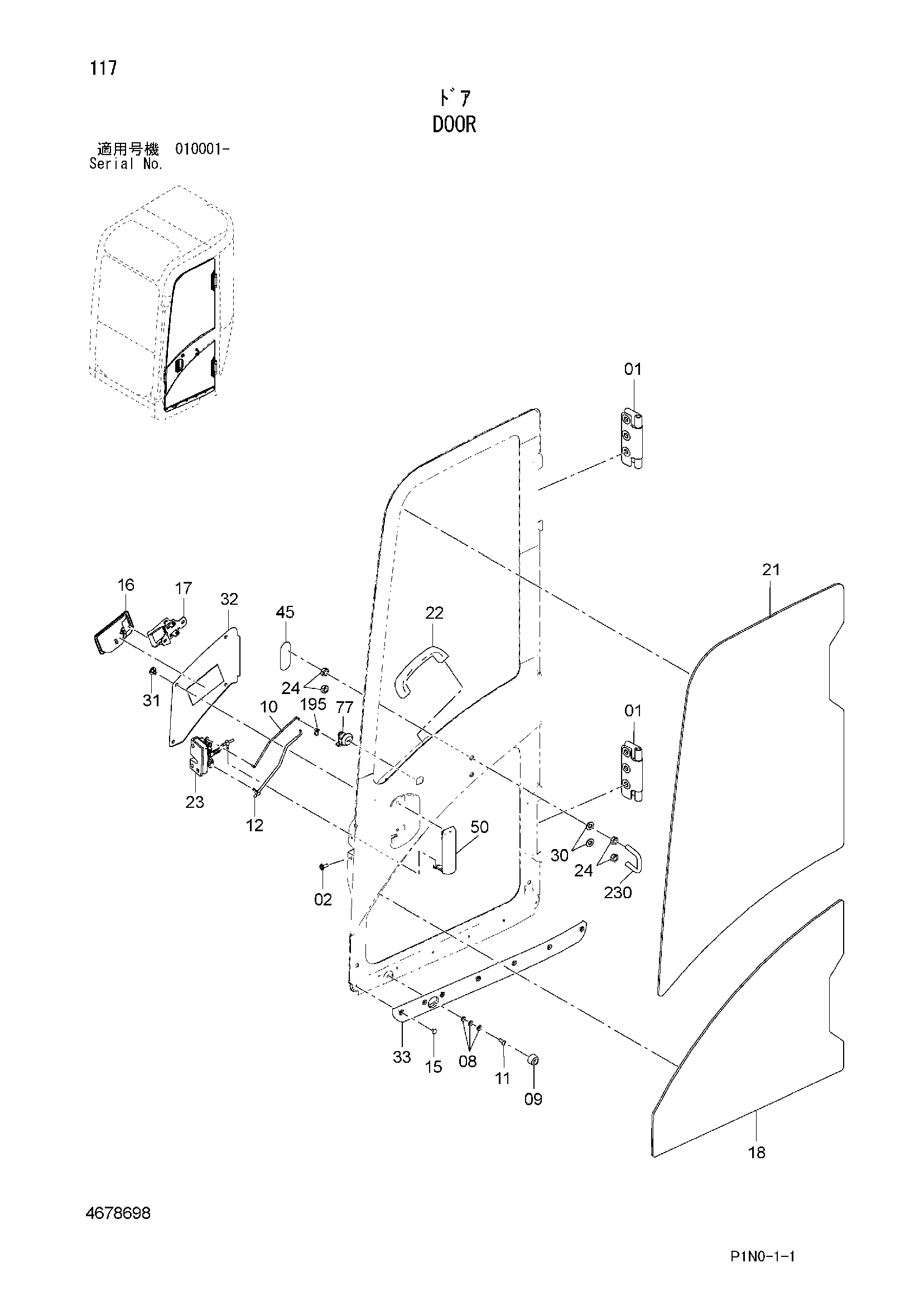

Заводская схема «Дверь» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4678698 | Дверь | 1 | |
| 01 | 4348013 | Петля | 2 |
| 02 | 4380970 | Болт | 3 |
| 08 | 4424754 | Шайба | 3 |
| 09 | 4678940 | Резиновая прокладка | 1 |
| 10 | 4642338 | Шток | 1 |
| 11 | 4690215 | Болт | 1 |
| 12 | 4642339 | Шток | 1 |
| 15 | 4678942 | Зажим | 7 |
| 16 | 4348017 | Крышка | 1 |
| 17 | 4348016 | Рукоятка | 1 |
| 18 | 4678936 | Стекло | 1 |
| 21 | 4678934 | Стекло | 1 |
| 22 | 4348027 | Рукоятка | 1 |
| 23 | 4646484 | Защёлка | 1 |
| 24 | 4424763 | Гайка | 4 |
| 30 | 4646474 | Шайба | 2 |
| 31 | 4680259 | Заклёпка | 4 |
| 32 | 4678938 | Крышка | 1 |
| 33 | 4678941 | Резиновая прокладка | 1 |
| 45 | 4642341 | Уплотнение | 1 |
| 50 | 4348015 | Рукоятка | 1 |
| 77 | 4628484 | Шпонка | 1 |
| 195 | 4625582 | Держатель | 1 |
| 230 | 4642324 | Ответная планка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
