PA отвал — HITACHI ZX60USB-3

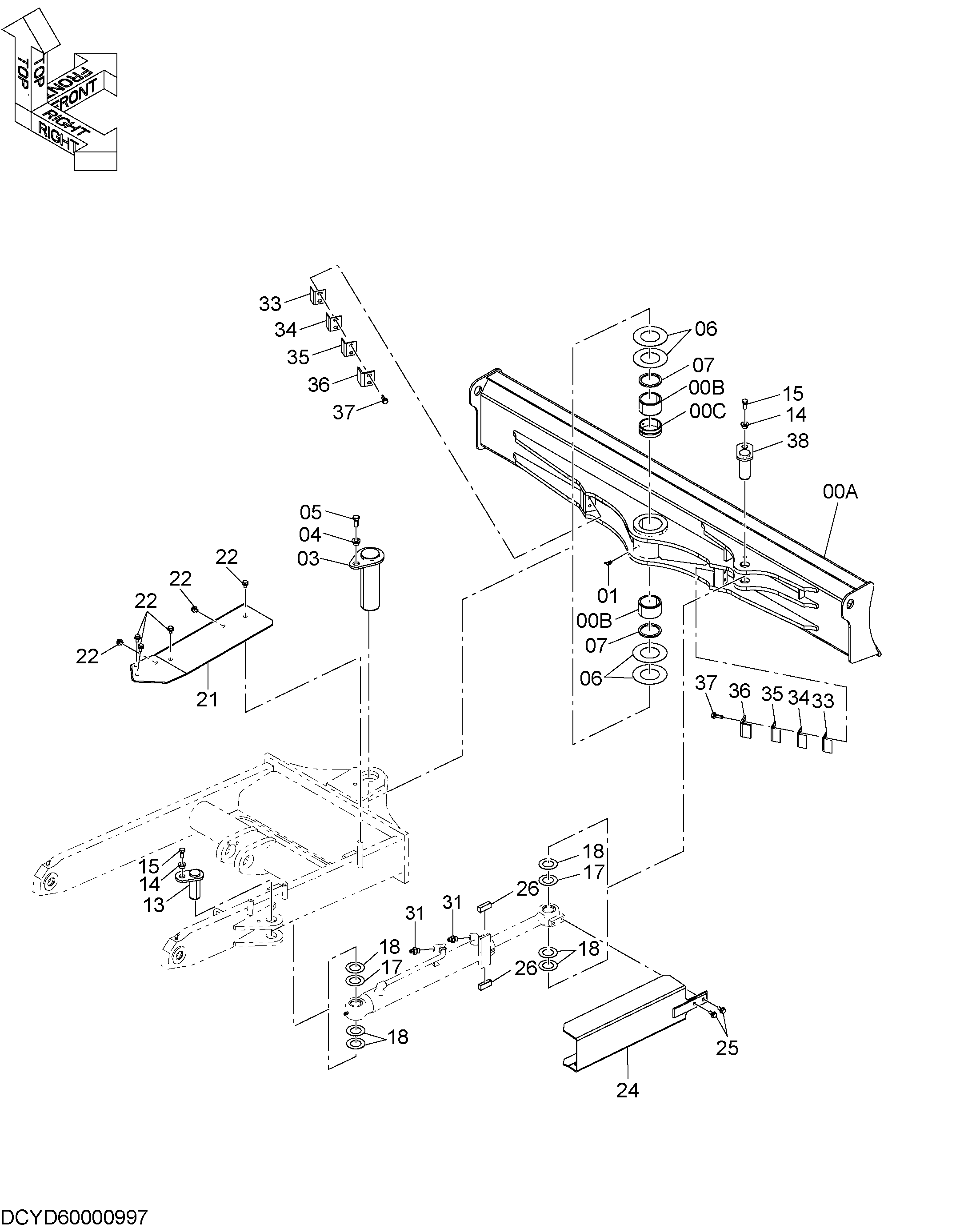

Заводская схема «PA отвал» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD40001144 | Отвал | 1 |
| 00A | YD40001100 | Отвал | 1 |
| 00B | 4332286 | Втулка | 2 |
| 00C | YD00002610 | Втулка | 1 |
| 01 | J75581 | Пресс-маслёнка | 1 |
| 03 | YD40001127 | Палец | 1 |
| 04 | 4339355 | Втулка | 1 |
| 05 | J901435 | Болт | 1 |
| 06 | 4366692 | Упорная пластина | 4 |
| 07 | 4084578 | Пылезащитное уплотнение | 2 |
| 13 | 9770466 | Палец | 1 |
| 14 | 4339354 | Втулка | 2 |
| 15 | J921230 | Болт | 2 |
| 17 | 4367635 | Регулировочная шайба | 2 |
| 18 | 4367637 | Регулировочная шайба | 6 |
| 21 | YD40001271 | Крышка | 1 |
| 22 | J271020 | Болт с шайбой | 6 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | YD40001231 | Крышка | 1 |
| 25 | J271025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4352044 | Резиновая прокладка | 2 |
| 31 | A852133 | Адаптер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4704017 | Регулировочная шайба пластина | 2 |
| 34 | 4704018 | Регулировочная шайба пластина | 2 |
| 35 | 4704019 | Регулировочная шайба пластина | 2 |
| 36 | 4705251 | Регулировочная шайба пластина | 2 |
| 37 | J271035 | Болт с шайбой | 4 |
| 37A | J901035 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | YD40001126 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
