2Ходовой многофункциональный трубопроводы — HITACHI ZX60USB-3

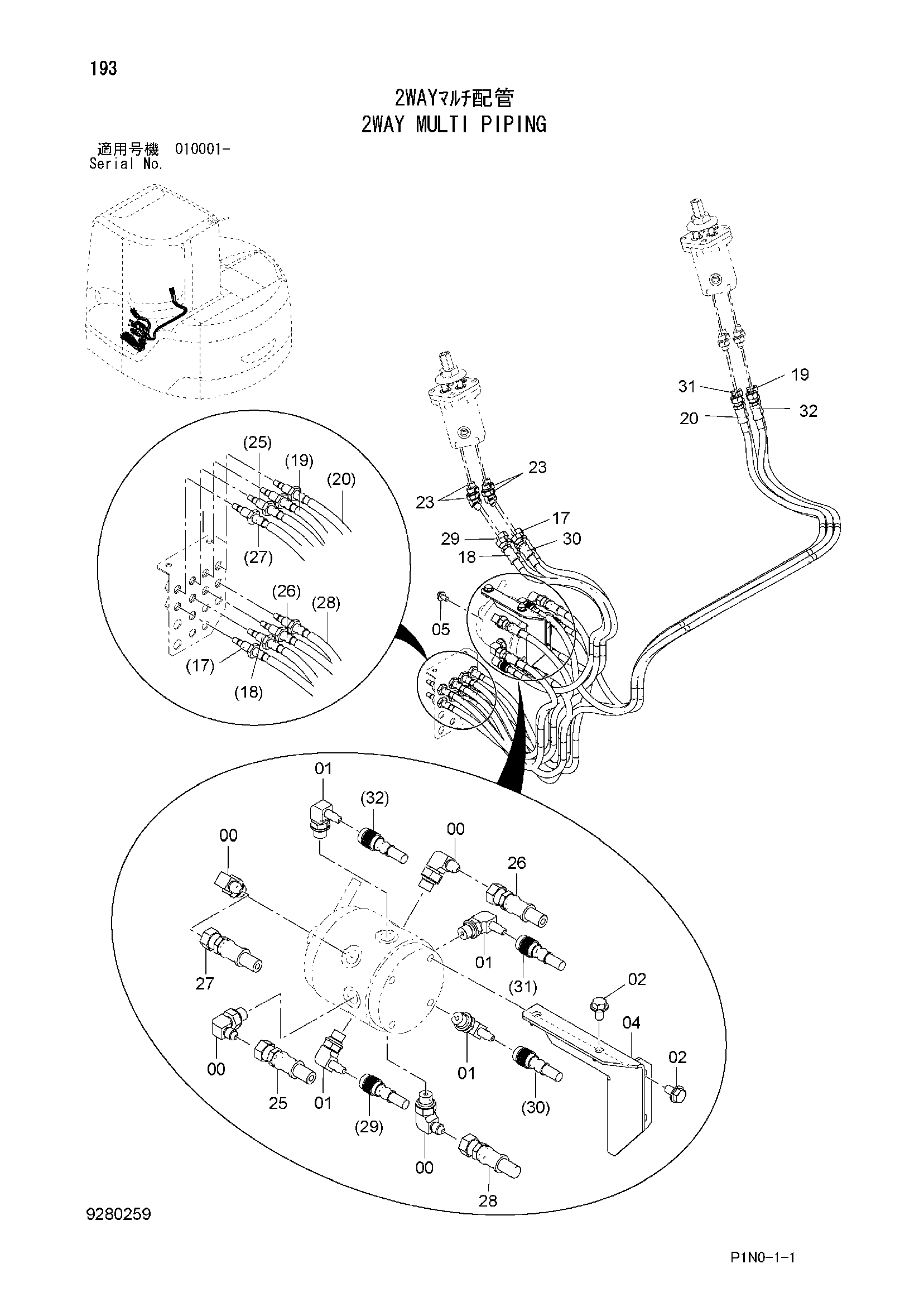

Заводская схема «2Ходовой многофункциональный трубопроводы» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4467375 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | J260816 | Болт с шайбой | 4 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 8110349 | Кронштейн | 1 |
| 05 | J260816 | Болт с шайбой | 2 |
| 05A | J900816 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 17 | 4677648 | Шланг (L1) | 1 |
| 18 | 4677650 | Шланг (L3) | 1 |
| 19 | 4677652 | Шланг (R1) | 1 |
| 20 | 4677654 | Шланг (R3) | 1 |
| 23 | A852222 | Угловой штуцер | 4 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4680523 | Шланг (2L) | 1 |
| 26 | 4680524 | Шланг (2R) | 1 |
| 27 | 4680525 | Шланг (4L) | 1 |
| 28 | 4680526 | Шланг (4R) | 1 |
| 29 | 4680527 | Шланг (L2) | 1 |
| 30 | 4680528 | Шланг (L4) | 1 |
| 31 | 4680529 | Шланг (R2) | 1 |
| 32 | 4680530 | Шланг (R4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
