Основные гидролинии (1-2) — HITACHI ZX60USB-3

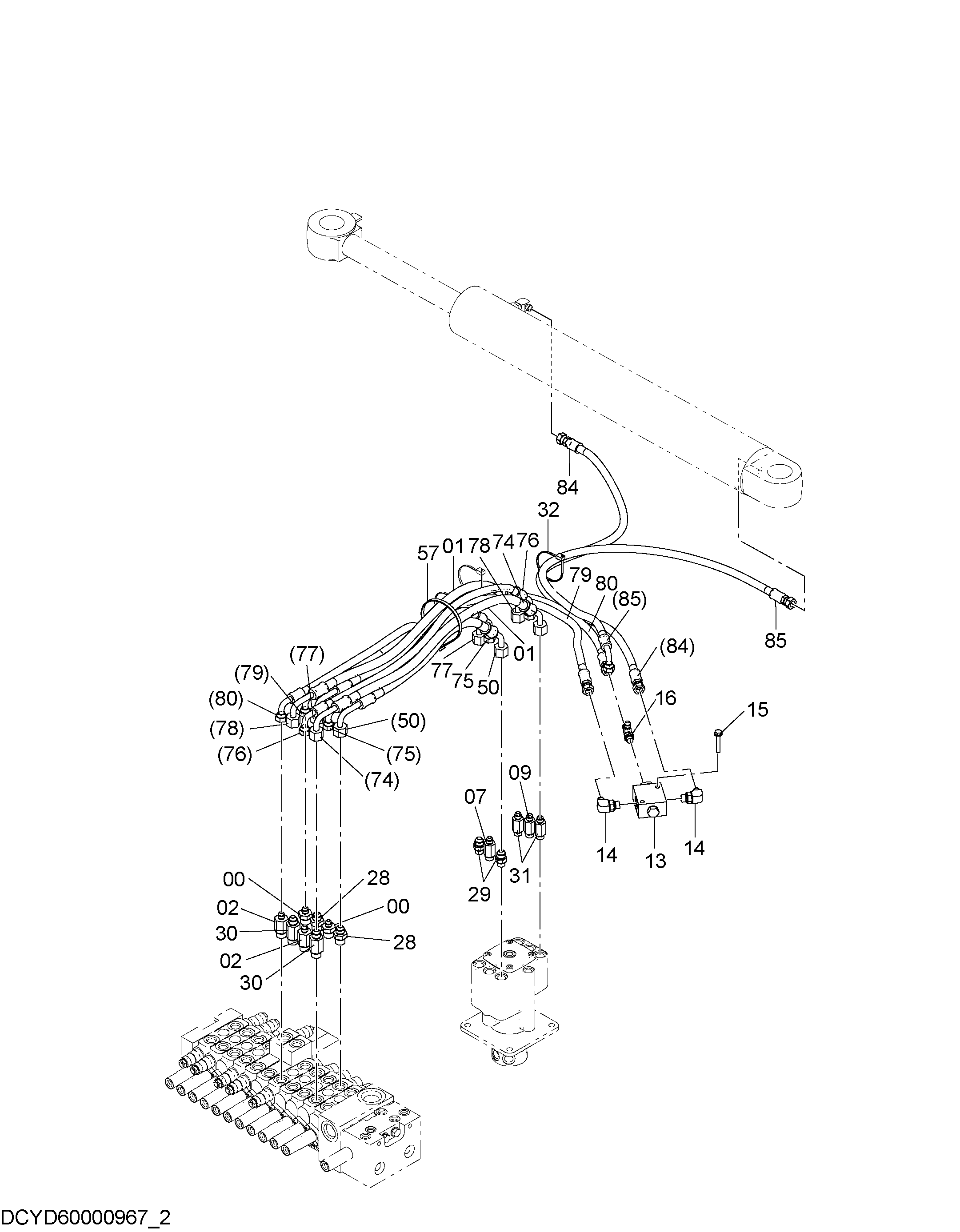

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX60USB-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4383829 | Защитный кожух | 2 |
| 02 | 4276967 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4276965 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4325979 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4359241 | Обратный клапан | 1 |
| 14 | A852333 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | J260850 | Болт с шайбой | 2 |
| 15A | J900850 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | A852423 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4638063 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4276966 | Адаптер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4638353 | Адаптер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4640486 | Адаптер | 2 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 50 | YD00002680 | Шланг | 1 |
| 57 | 4323613 | Ленточный зажим | 1 |
| 74 | YD00002681 | Шланг | 1 |
| 75 | YD00002683 | Шланг | 1 |
| 76 | YD00002682 | Шланг | 1 |
| 77 | YD00002684 | Шланг | 1 |
| 78 | YD00002685 | Шланг | 1 |
| 79 | 4685483 | Шланг | 1 |
| 80 | 4685484 | Шланг | 1 |
| 84 | 4685488 | Шланг | 1 |
| 85 | 4685489 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX60USB-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
